ISTRUZIONI PER L'USO
5 Elettronica
it
68 I S T R U Z I O N I P E R L ' U S O | PowerProx - WTT12L

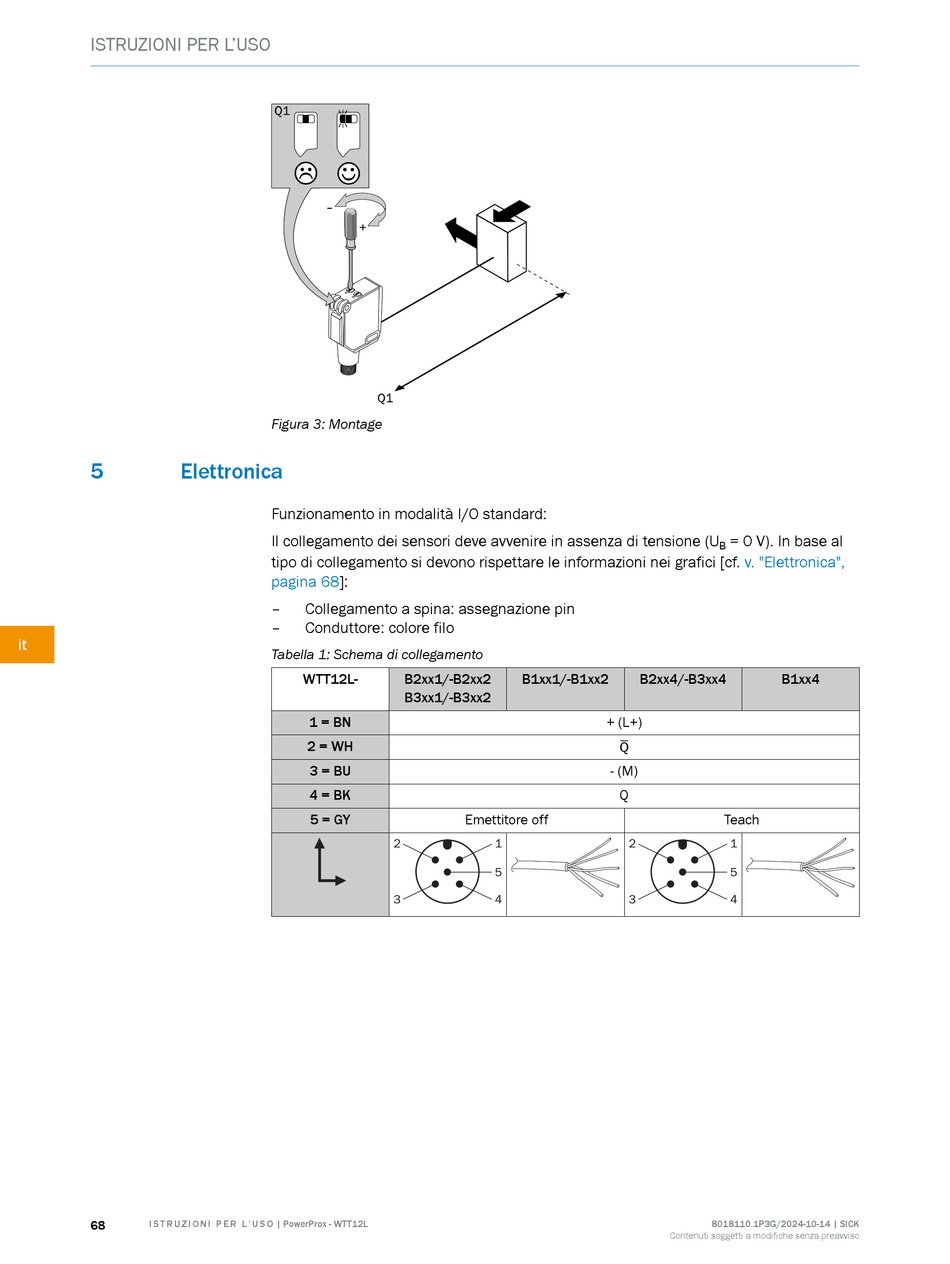

Figura 3: Montage
Funzionamento in modalità I/O standard:
Il collegamento dei sensori deve avvenire in assenza di tensione (U
tipo di collegamento si devono rispettare le informazioni nei grafici [cf.
pagina 68]:
– Collegamento a spina: assegnazione pin
– Conduttore: colore filo
Tabella 1: Schema di collegamento
WTT12L- B2xx1/-B2xx2
B3xx1/-B3xx2
1 = BN
2 = WH
3 = BU
4 = BK
5 = GY
2
3
B1xx1/-B1xx2 B2xx4/-B3xx4
+ (L+)
Q
- (M)
Q
Emettitore off
1 2
5
4 3
= 0 V). In base al
B
v. "Elettronica",
B1xx4
Teach
1
5
4
