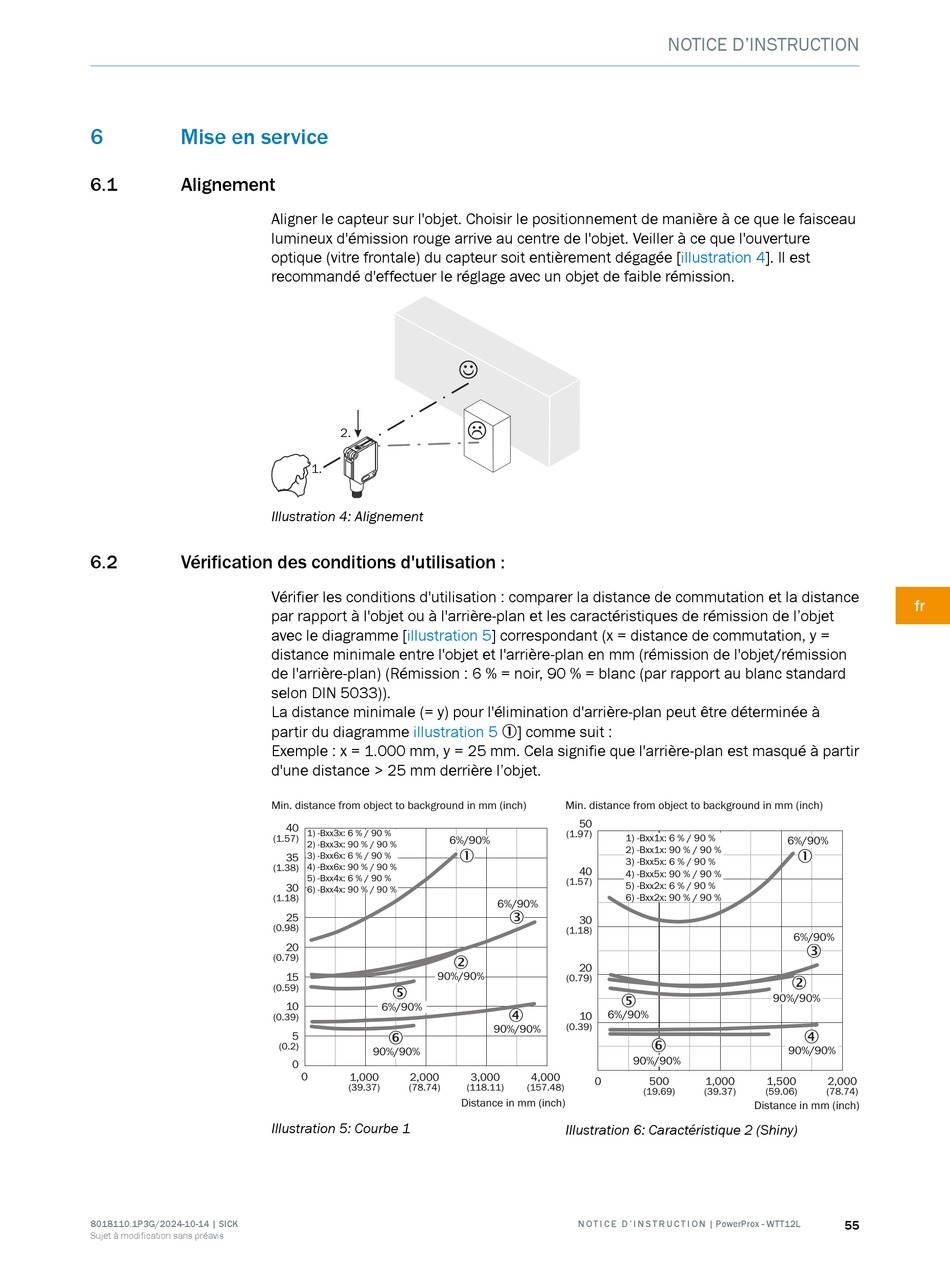

6 Mise en service
6.1 Alignement
6.2 Vérification des conditions d'utilisation :
8018110.1P3G/2024-10-14 | SICK
Sujet à modification sans préavis
Aligner le capteur sur l'objet. Choisir le positionnement de manière à ce que le faisceau
lumineux d'émission rouge arrive au centre de l'objet. Veiller à ce que l'ouverture
optique (vitre frontale) du capteur soit entièrement dégagée
recommandé d'effectuer le réglage avec un objet de faible rémission.
2.
1.
Illustration 4: Alignement
Vérifier les conditions d'utilisation : comparer la distance de commutation et la distance
par rapport à l'objet ou à l'arrière-plan et les caractéristiques de rémission de l'objet
avec le diagramme [illustration
distance minimale entre l'objet et l'arrière-plan en mm (rémission de l'objet/rémission
de l'arrière-plan) (Rémission : 6 % = noir, 90 % = blanc (par rapport au blanc standard
selon DIN 5033)).
La distance minimale (= y) pour l'élimination d'arrière-plan peut être déterminée à
partir du diagramme illustration 5
Exemple : x = 1.000 mm, y = 25 mm. Cela signifie que l'arrière-plan est masqué à partir
d'une distance > 25 mm derrière l'objet.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
6%/90%
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
4) -Bxx6x: 90 % / 90 %
(1.38)
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
90%/90%
15
(0.59)
5
10 6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0
1,000 2,000
(39.37) (78.74)
Illustration 5: Courbe 1
5] correspondant (x = distance de commutation, y =
1] comme suit :
Min. distance from object to background in mm (inch)
50
(1.97)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
40
4) -Bxx5x: 90 % / 90 %
(1.57)
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
3
30
(1.18)
2
20
(0.79)
5
4
6%/90%
10
(0.39)
90%/90%
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
Illustration 6: Caractéristique 2 (Shiny)
N O T I C E D ' I N S T R U C T I O N | PowerProx - WTT12L
NOTICE D'INSTRUCTION
[illustration 4]. Il est
6%/90%
1
6%/90%
3
2
90%/90%
4
6
90%/90%
90%/90%
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
fr
2,000
(78.74)
