11.2 Desenhos dimensionais
12 Anexo
12.1 Conformidades e Certificados
8018110.1P3G/2024-10-14 | SICK
Sujeito a alteração sem aviso prévio
WTT12L-X2xxx
31.9
20
(0.79)
1
2
7
M12x1
-Xxxx2 / -Xxxx4 -Xxxx1
18.3
(0.72)

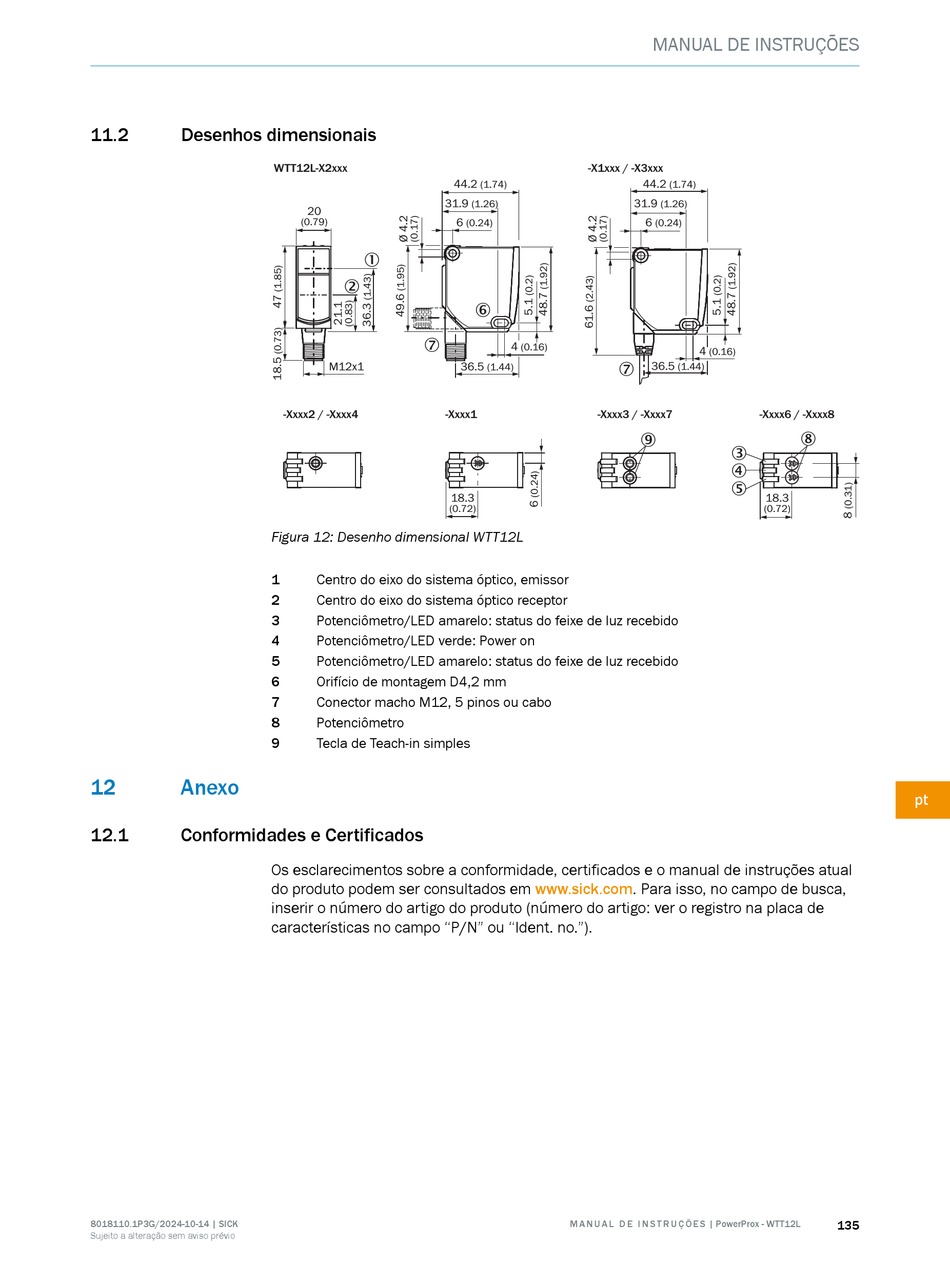

Figura 12: Desenho dimensional WTT12L
1 Centro do eixo do sistema óptico, emissor
2 Centro do eixo do sistema óptico receptor
3 Potenciômetro/LED amarelo: status do feixe de luz recebido
4 Potenciômetro/LED verde: Power on
5 Potenciômetro/LED amarelo: status do feixe de luz recebido
6 Orifício de montagem D4,2 mm
7 Conector macho M12, 5 pinos ou cabo
8 Potenciômetro
9 Tecla de Teach-in simples
Os esclarecimentos sobre a conformidade, certificados e o manual de instruções atual
do produto podem ser consultados em www.sick.com. Para isso, no campo de busca,
inserir o número do artigo do produto (número do artigo: ver o registro na placa de
características no campo "P/N" ou "Ident. no.").
-X1xxx / -X3xxx
44.2
(1.74)
(1.26)
6
(0.24)
6
4
(0.16)
36.5 7
(1.44)
-Xxxx3 / -Xxxx7
M A N U A L D E I N S T R U Ç Õ E S | PowerProx - WTT12L
MANUAL DE INSTRUÇÕES
44.2
(1.74)
31.9
(1.26)
6
(0.24)
4
(0.16)
36.5
(1.44)
-Xxxx6 / -Xxxx8
8
9
3
4
5
18.3
(0.72)
