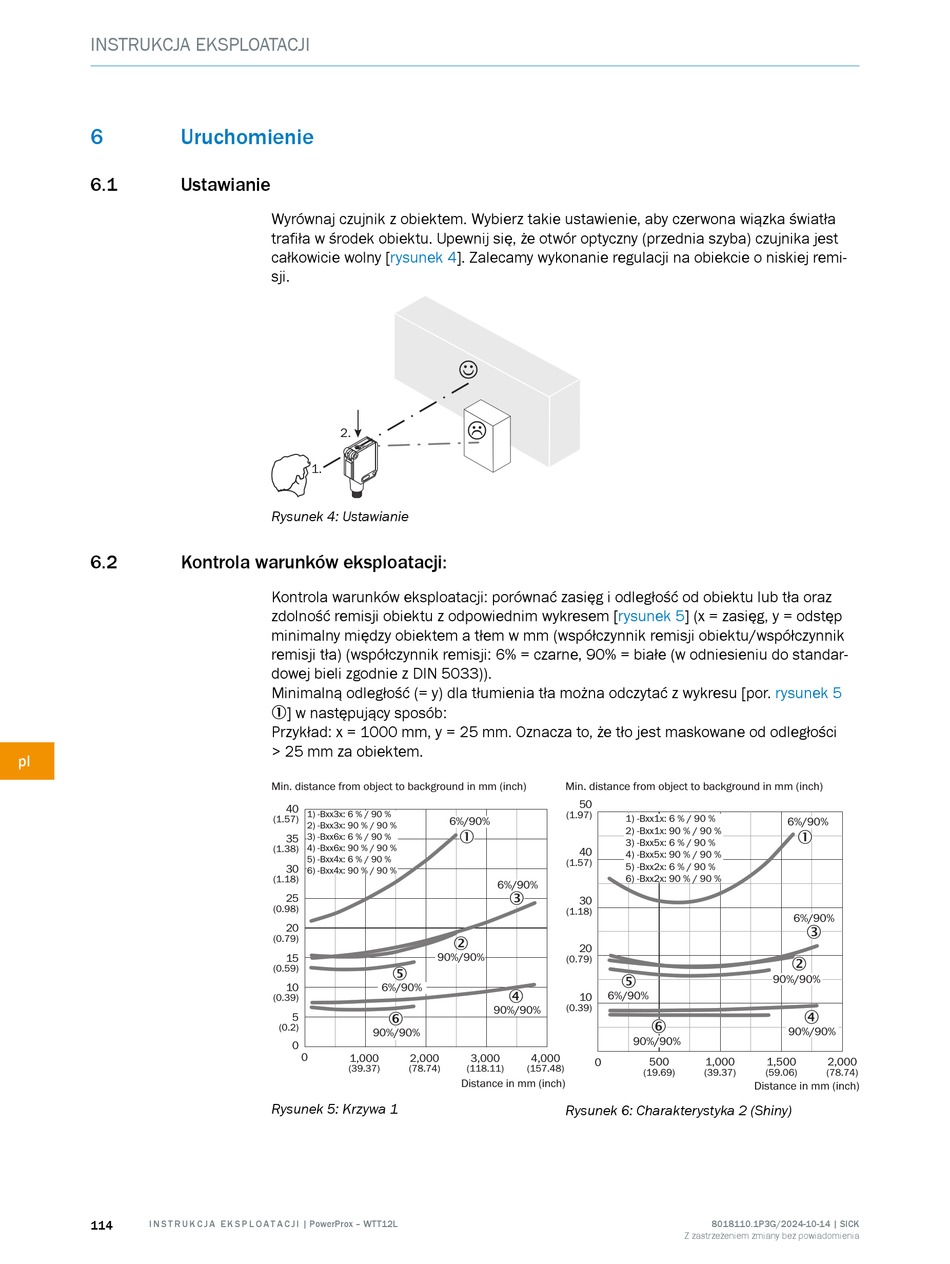

INSTRUKCJA EKSPLOATACJI
6
Uruchomienie
6.1
Ustawianie
6.2
Kontrola warunków eksploatacji:
pl
114
I N S T R U K C J A E K S P L O A T A C J I | PowerProx – WTT12L
Wyrównaj czujnik z obiektem. Wybierz takie ustawienie, aby czerwona wiązka światła
trafiła w środek obiektu. Upewnij się, że otwór optyczny (przednia szyba) czujnika jest
całkowicie wolny
[rysunek
4]. Zalecamy wykonanie regulacji na obiekcie o niskiej remi‐
sji.
2.
1.
Rysunek 4: Ustawianie
Kontrola warunków eksploatacji: porównać zasięg i odległość od obiektu lub tła oraz
zdolność remisji obiektu z odpowiednim wykresem
minimalny między obiektem a tłem w mm (współczynnik remisji obiektu/współczynnik
remisji tła) (współczynnik remisji: 6% = czarne, 90% = białe (w odniesieniu do standar‐
dowej bieli zgodnie z DIN 5033)).
Minimalną odległość (= y) dla tłumienia tła można odczytać z wykresu [por.
1] w następujący sposób:
Przykład: x = 1000 mm, y = 25 mm. Oznacza to, że tło jest maskowane od odległości
> 25 mm za obiektem.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
6%/90%
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
4) -Bxx6x: 90 % / 90 %
(1.38)
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
90%/90%
15
(0.59)
5
10
6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0
1,000
2,000
(39.37)
(78.74)
Rysunek 5: Krzywa 1
[rysunek
Min. distance from object to background in mm (inch)
50
(1.97)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
40
4) -Bxx5x: 90 % / 90 %
(1.57)
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
3
30
(1.18)
2
20
(0.79)
5
4
6%/90%
10
(0.39)
90%/90%
3,000
4,000
0
(118.11)
(157.48)
Distance in mm (inch)
Rysunek 6: Charakterystyka 2 (Shiny)
5] (x = zasięg, y = odstęp
rysunek 5
6%/90%
1
6%/90%
3
2
90%/90%
4
6
90%/90%
90%/90%
500
1,000
1,500
(19.69)
(39.37)
(59.06)
Distance in mm (inch)
8018110.1P3G/2024-10-14 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
2,000
(78.74)
