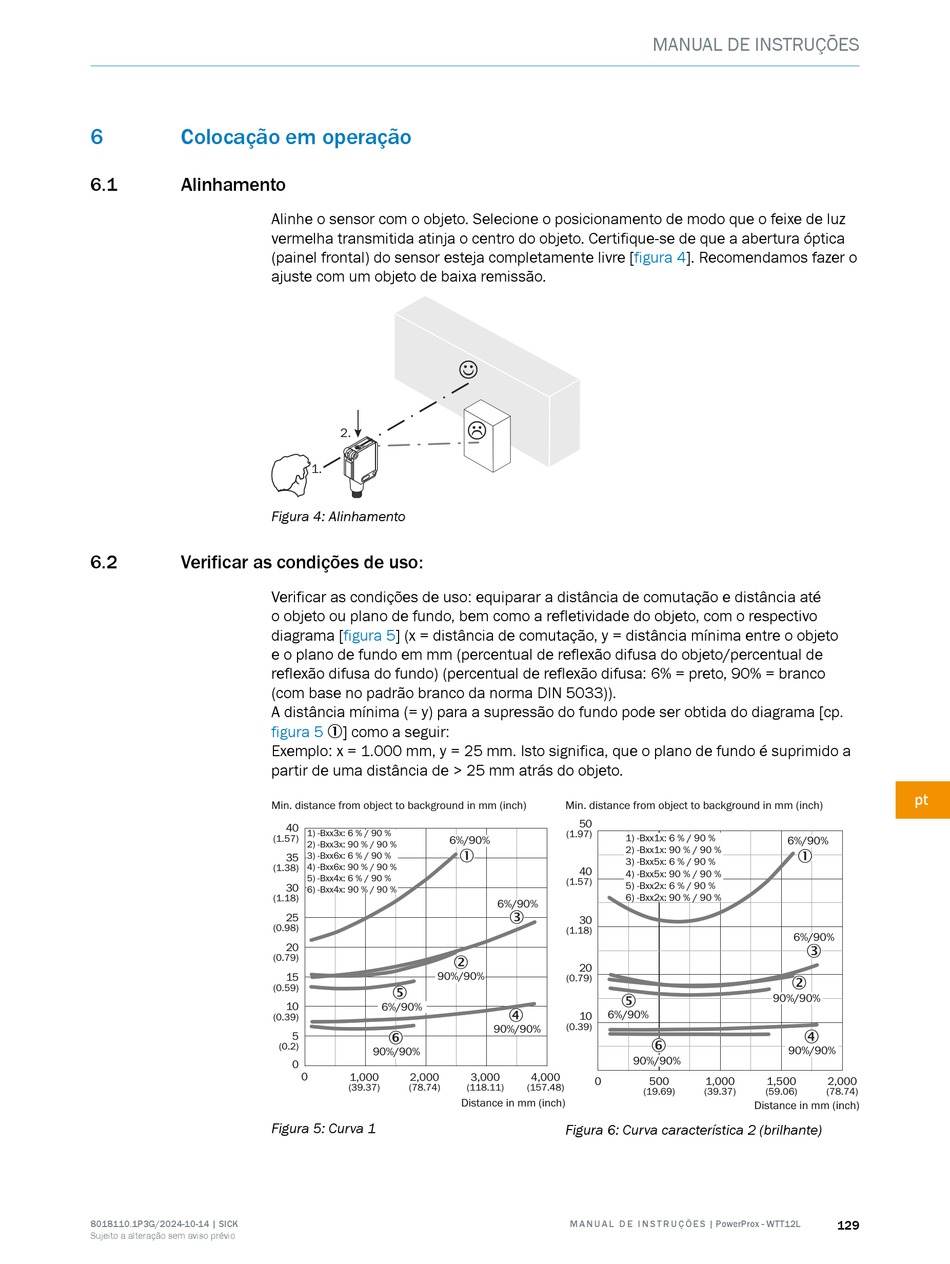

6 Colocação em operação
6.1 Alinhamento
6.2 Verificar as condições de uso:
8018110.1P3G/2024-10-14 | SICK
Sujeito a alteração sem aviso prévio
Alinhe o sensor com o objeto. Selecione o posicionamento de modo que o feixe de luz
vermelha transmitida atinja o centro do objeto. Certifique-se de que a abertura óptica
(painel frontal) do sensor esteja completamente livre
ajuste com um objeto de baixa remissão.
2.
1.
Figura 4: Alinhamento
Verificar as condições de uso: equiparar a distância de comutação e distância até
o objeto ou plano de fundo, bem como a refletividade do objeto, com o respectivo
diagrama [figura 5] (x = distância de comutação, y = distância mínima entre o objeto
e o plano de fundo em mm (percentual de reflexão difusa do objeto/percentual de
reflexão difusa do fundo) (percentual de reflexão difusa: 6% = preto, 90% = branco
(com base no padrão branco da norma DIN 5033)).
A distância mínima (= y) para a supressão do fundo pode ser obtida do diagrama [cp.
figura 5 1] como a seguir:
Exemplo: x = 1.000 mm, y = 25 mm. Isto significa, que o plano de fundo é suprimido a
partir de uma distância de > 25 mm atrás do objeto.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
6%/90%
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
4) -Bxx6x: 90 % / 90 %
(1.38)
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
90%/90%
15
(0.59)
5
10 6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0
1,000 2,000
(39.37) (78.74)
Figura 5: Curva 1
[figura
Min. distance from object to background in mm (inch)
50
(1.97)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
40
4) -Bxx5x: 90 % / 90 %
(1.57)
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
3
30
(1.18)
2
20
(0.79)
5
4
6%/90%
10
(0.39)
90%/90%
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
Figura 6: Curva característica 2 (brilhante)
M A N U A L D E I N S T R U Ç Õ E S | PowerProx - WTT12L
MANUAL DE INSTRUÇÕES
4]. Recomendamos fazer o
6%/90%
1
6%/90%
3
2
90%/90%
4
6
90%/90%
90%/90%
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
pt
2,000
(78.74)
