INSTRUCCIONES DE USO
4 Montaje
es
5 Electrónica
38 I N S T R U C C I O N E S D E U S O | PowerProx - WTT12L
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 0.8 Nm.
Observe la dirección preferente del objeto hacia el sensor

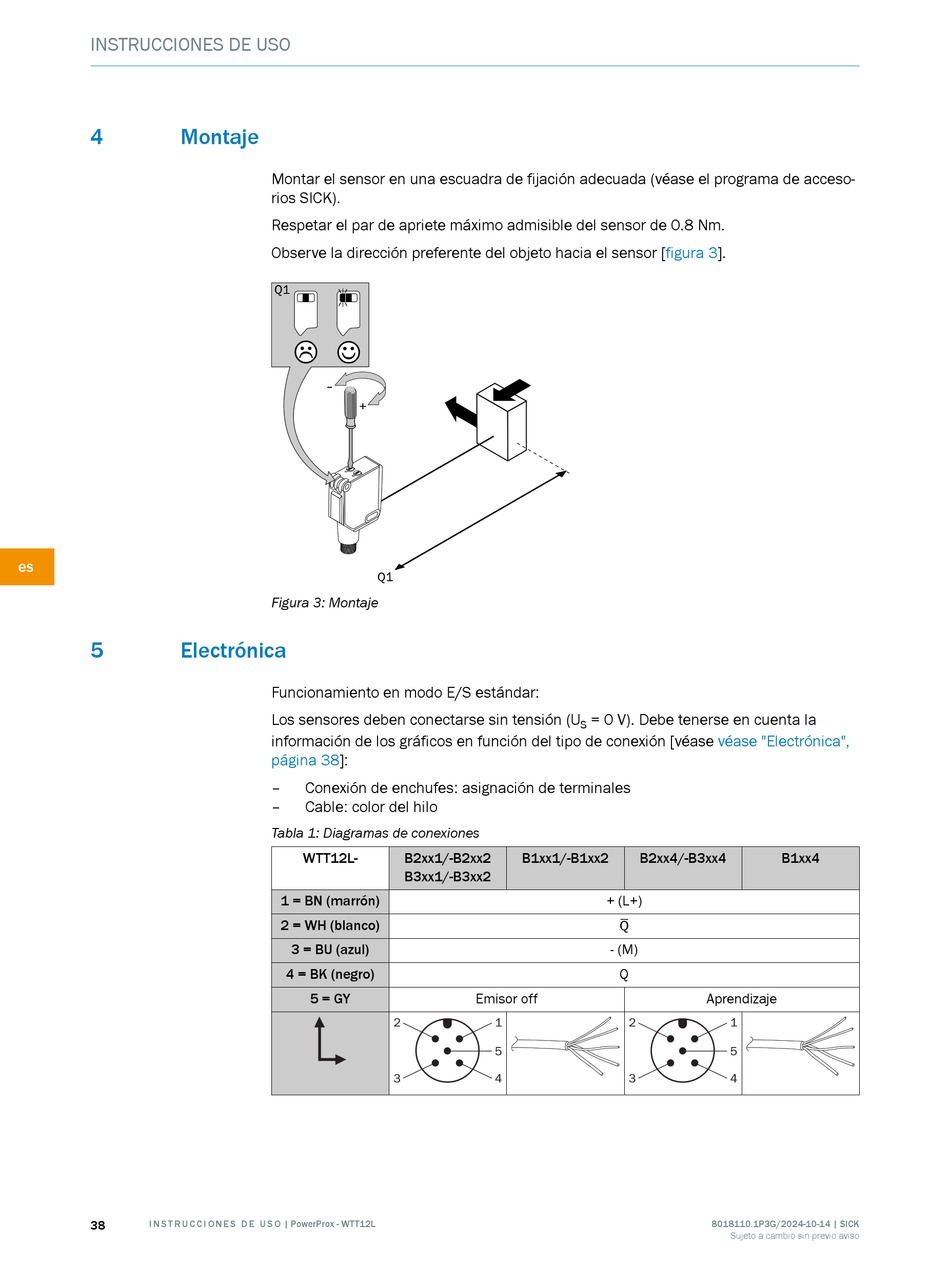

Figura 3: Montaje
Funcionamiento en modo E/S estándar:
Los sensores deben conectarse sin tensión (U
información de los gráficos en función del tipo de conexión [véase
página 38]:
– Conexión de enchufes: asignación de terminales
– Cable: color del hilo
Tabla 1: Diagramas de conexiones
WTT12L- B2xx1/-B2xx2
B3xx1/-B3xx2
1 = BN (marrón)
2 = WH (blanco)
3 = BU (azul)
4 = BK (negro)
5 = GY
2
3
= 0 V). Debe tenerse en cuenta la
S
B1xx1/-B1xx2 B2xx4/-B3xx4
+ (L+)
Q
- (M)
Q
Emisor off
1 2
5
4 3
[figura 3].
véase "Electrónica",
B1xx4
Aprendizaje
1
5
4
