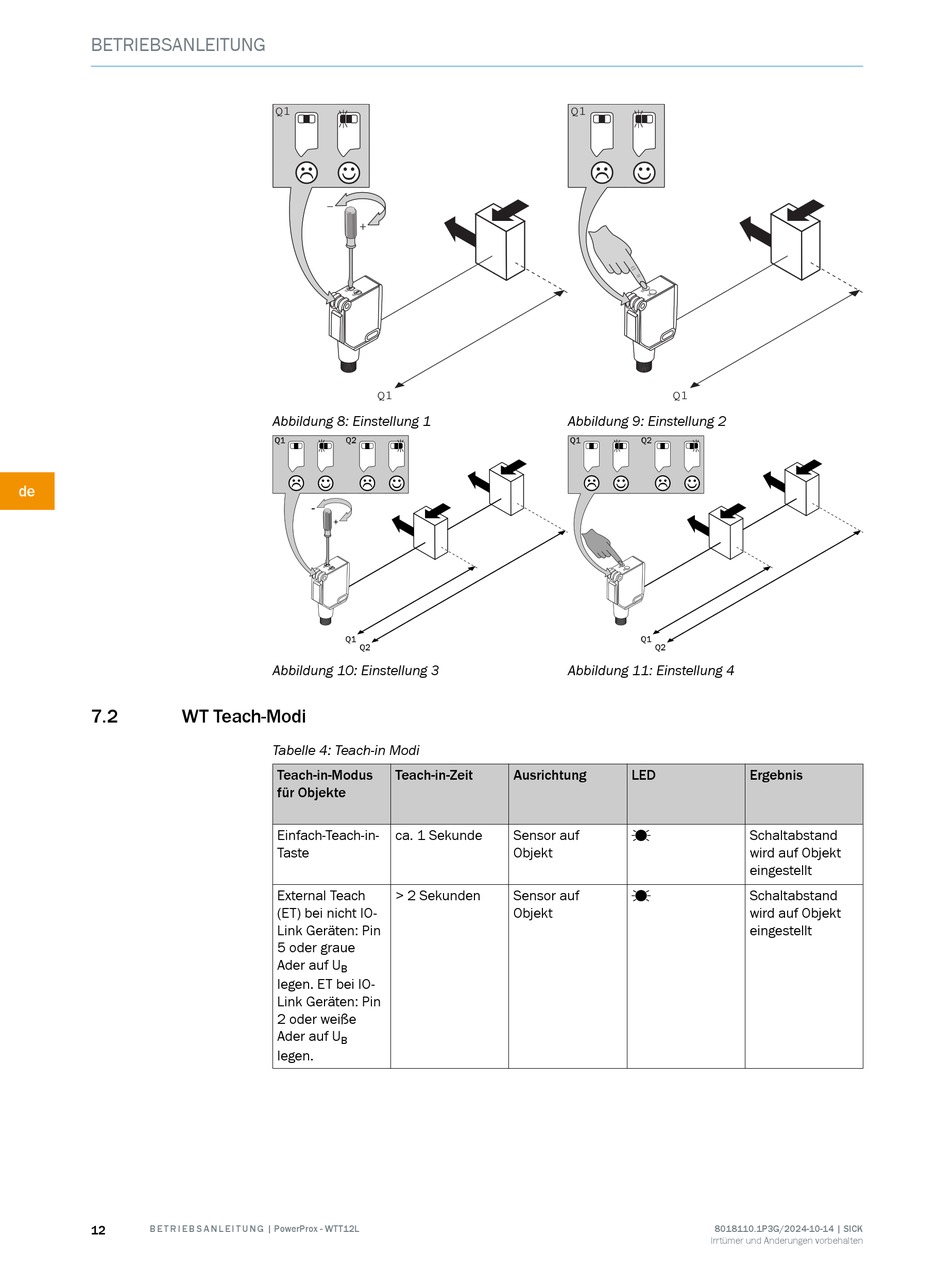

7.2 WT Teach-Modi
12 B E T R I E B S A N L E I T U N G | PowerProx - WTT12L
Q1
–
+
Q1
Abbildung 8: Einstellung 1
Abbildung 10: Einstellung 3
Tabelle 4: Teach-in Modi
Teach-in-Modus Teach-in-Zeit
für Objekte
Einfach-Teach-in- ca. 1 Sekunde
Taste
External Teach > 2 Sekunden
(ET) bei nicht IO-
Link Geräten: Pin
5 oder graue
Ader auf U
B
legen. ET bei IO-
Link Geräten: Pin
2 oder weiße
Ader auf U
B
legen.
Q1
Q1
Abbildung 9: Einstellung 2
Abbildung 11: Einstellung 4
Ausrichtung LED
Sensor auf
Ö
Objekt
Sensor auf
Ö
Objekt
Ergebnis
Schaltabstand
wird auf Objekt
eingestellt
Schaltabstand
wird auf Objekt
eingestellt
