작동 지침서
사용 조건 점검하기:
6.2
ko
구성
7
설정
7.1

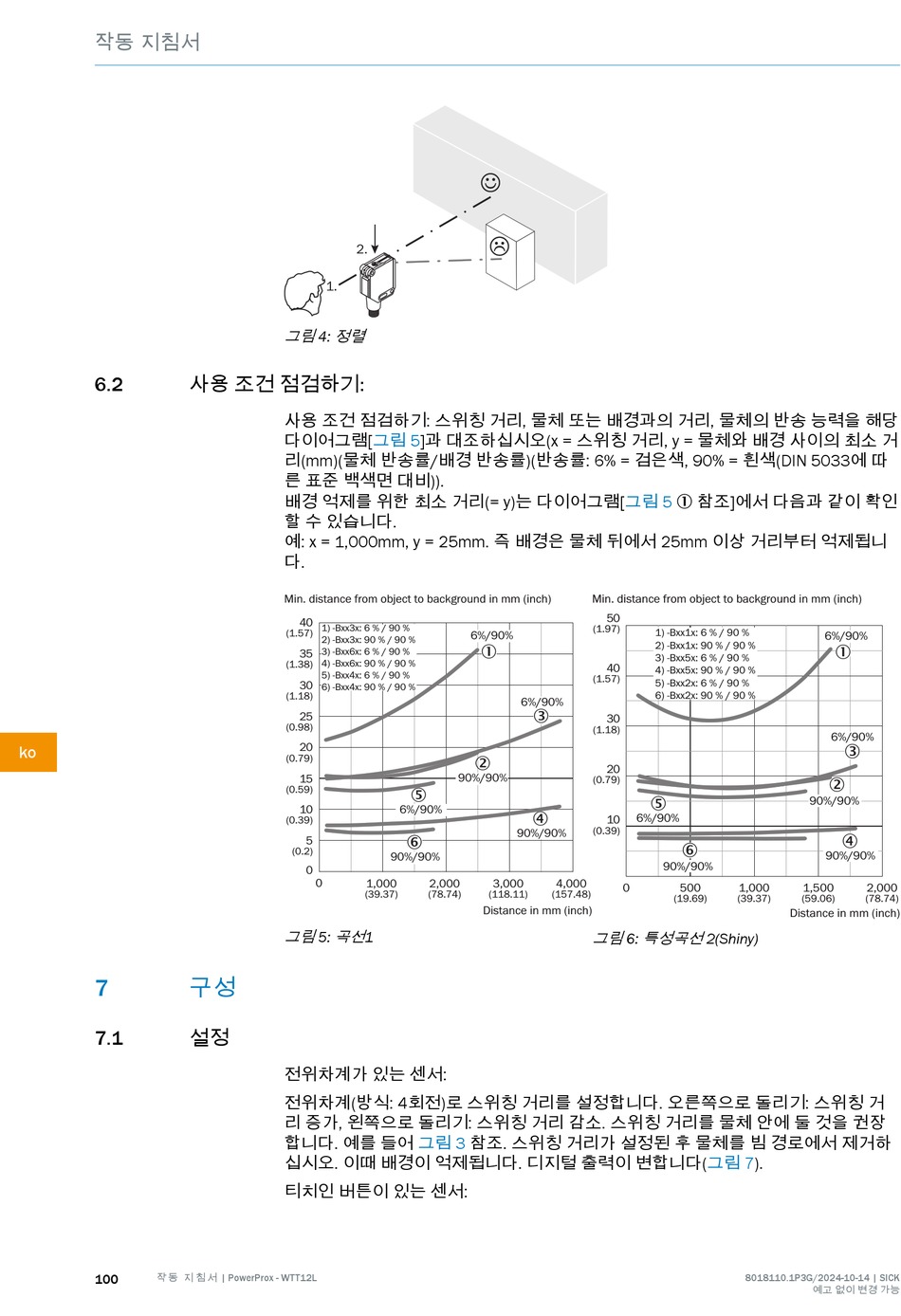

작 동 지 침 서 | PowerProx - WTT12L
100
2.
1.
그림 4: 정렬
사용 조건 점검하기: 스위칭 거리, 물체 또는 배경과의 거리, 물체의 반송 능력을 해당
다이어그램[그림 5]과 대조하십시오(x = 스위칭 거리, y = 물체와 배경 사이의 최소 거
리(mm)(물체 반송률/배경 반송률)(반송률: 6% = 검은색, 90% = 흰색(DIN 5033에 따
른 표준 백색면 대비)).
배경 억제를 위한 최소 거리(= y)는
할 수 있습니다.
예: x = 1,000mm, y = 25mm. 즉 배경은 물체 뒤에서 25mm 이상 거리부터 억제됩니
다.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
6%/90%
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
(1.38) 4) -Bxx6x: 90 % / 90 %
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
90%/90%
15
(0.59)
5
10
6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0
1,000 2,000
(39.37) (78.74)
그림 5: 곡선 1
전위차계가 있는 센서:
전위차계(방식: 4회전)로 스위칭 거리를 설정합니다. 오른쪽으로 돌리기: 스위칭 거
리 증가, 왼쪽으로 돌리기: 스위칭 거리 감소. 스위칭 거리를 물체 안에 둘 것을 권장
합니다. 예를 들어 그림 3 참조. 스위칭 거리가 설정된 후 물체를 빔 경로에서 제거하
십시오. 이때 배경이 억제됩니다. 디지털 출력이
티치인 버튼이 있는 센서:
다이어그램[그림 5
Min. distance from object to background in mm (inch)
50
(1.97)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
40
4) -Bxx5x: 90 % / 90 %
(1.57)
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
3
30
(1.18)
2
20
(0.79)
5
4
6%/90%
10
(0.39)
90%/90%
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
그림 6: 특성곡선 2(Shiny)
변합니다(그림
1 참조]에서 다음과 같이 확인
6%/90%
1
6%/90%
3
2
90%/90%
4
6
90%/90%
90%/90%
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
7).
