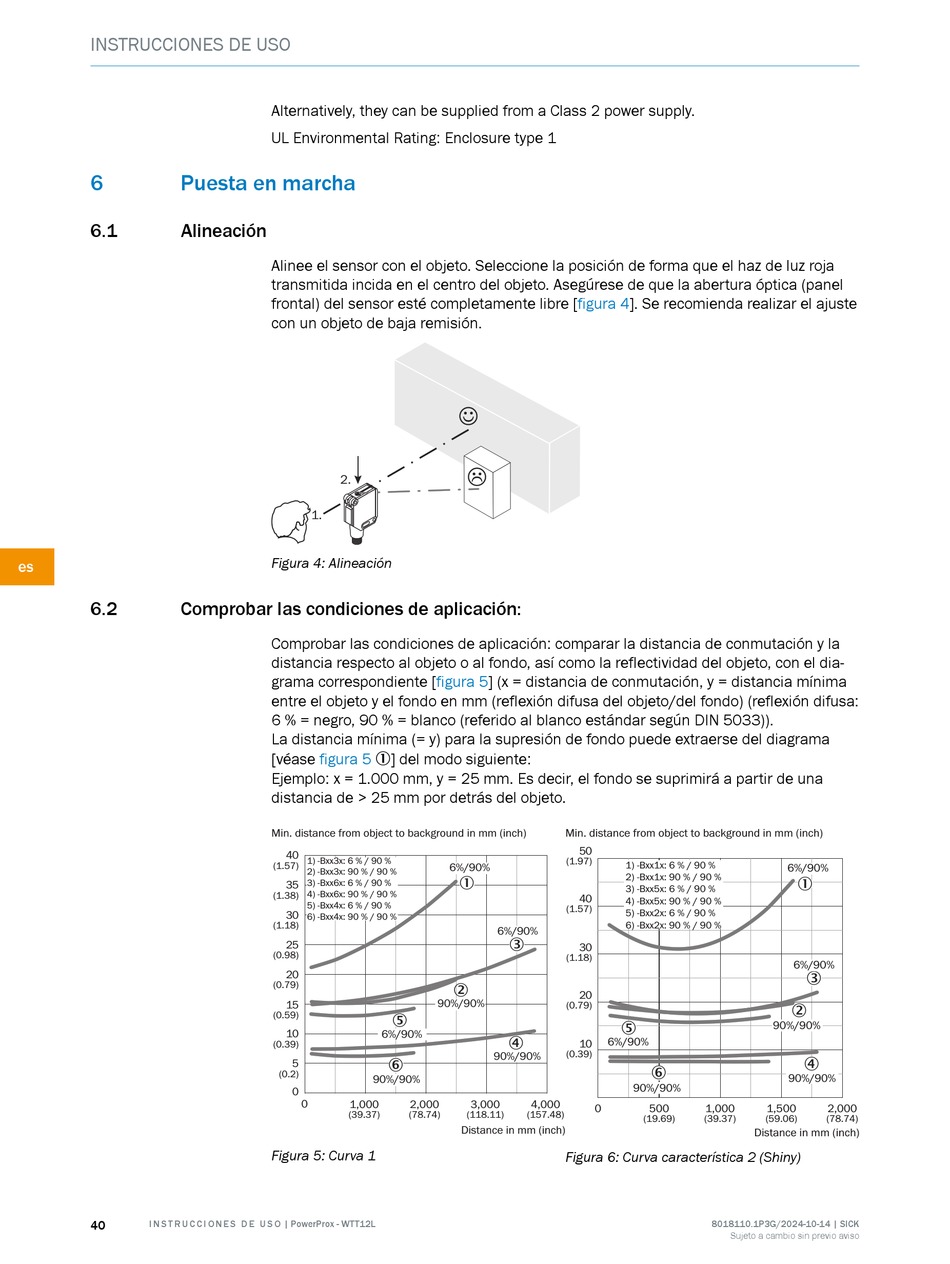

SICK PowerProx WTT12L Betriebsanleitung Seite 40

INSTRUCCIONES DE USO
6 Puesta en marcha
6.1 Alineación
es
6.2 Comprobar las condiciones de aplicación:
40 I N S T R U C C I O N E S D E U S O | PowerProx - WTT12L
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Alinee el sensor con el objeto. Seleccione la posición de forma que el haz de luz roja
transmitida incida en el centro del objeto. Asegúrese de que la abertura óptica (panel
frontal) del sensor esté completamente libre
con un objeto de baja remisión.
2.
1.
Figura 4: Alineación
Comprobar las condiciones de aplicación: comparar la distancia de conmutación y la
distancia respecto al objeto o al fondo, así como la reflectividad del objeto, con el dia‐
grama correspondiente [figura
entre el objeto y el fondo en mm (reflexión difusa del objeto/del fondo) (reflexión difusa:
6 % = negro, 90 % = blanco (referido al blanco estándar según DIN 5033)).
La distancia mínima (= y) para la supresión de fondo puede extraerse del diagrama
[véase figura 5 1] del modo siguiente:
Ejemplo: x = 1.000 mm, y = 25 mm. Es decir, el fondo se suprimirá a partir de una
distancia de > 25 mm por detrás del objeto.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
6%/90%
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
4) -Bxx6x: 90 % / 90 %
(1.38)
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
90%/90%
15
(0.59)
5
10 6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0 1,000 2,000
(39.37) (78.74)
Figura 5: Curva 1
[figura 4]. Se recomienda realizar el ajuste
5] (x = distancia de conmutación, y = distancia mínima
Min. distance from object to background in mm (inch)
50
(1.97)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
40
4) -Bxx5x: 90 % / 90 %
(1.57)
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
3
30
(1.18)
2
20
(0.79)
5
4
6%/90%
10
(0.39)
90%/90%
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
Figura 6: Curva característica 2 (Shiny)
6%/90%
1
6%/90%
3
2
90%/90%
4
6
90%/90%
90%/90%
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
8018110.1P3G/2024-10-14 | SICK
Sujeto a cambio sin previo aviso
2,000
(78.74)
