BETRIEBSANLEITUNG
11.2 Maßzeichnungen
de
12 Anhang
12.1 Konformitäten und Zertifikate
16 B E T R I E B S A N L E I T U N G | PowerProx - WTT12L
WTT12L-X2xxx
31.9
20
(0.79)
1
2
7
M12x1
-Xxxx2 / -Xxxx4 -Xxxx1
18.3
(0.72)

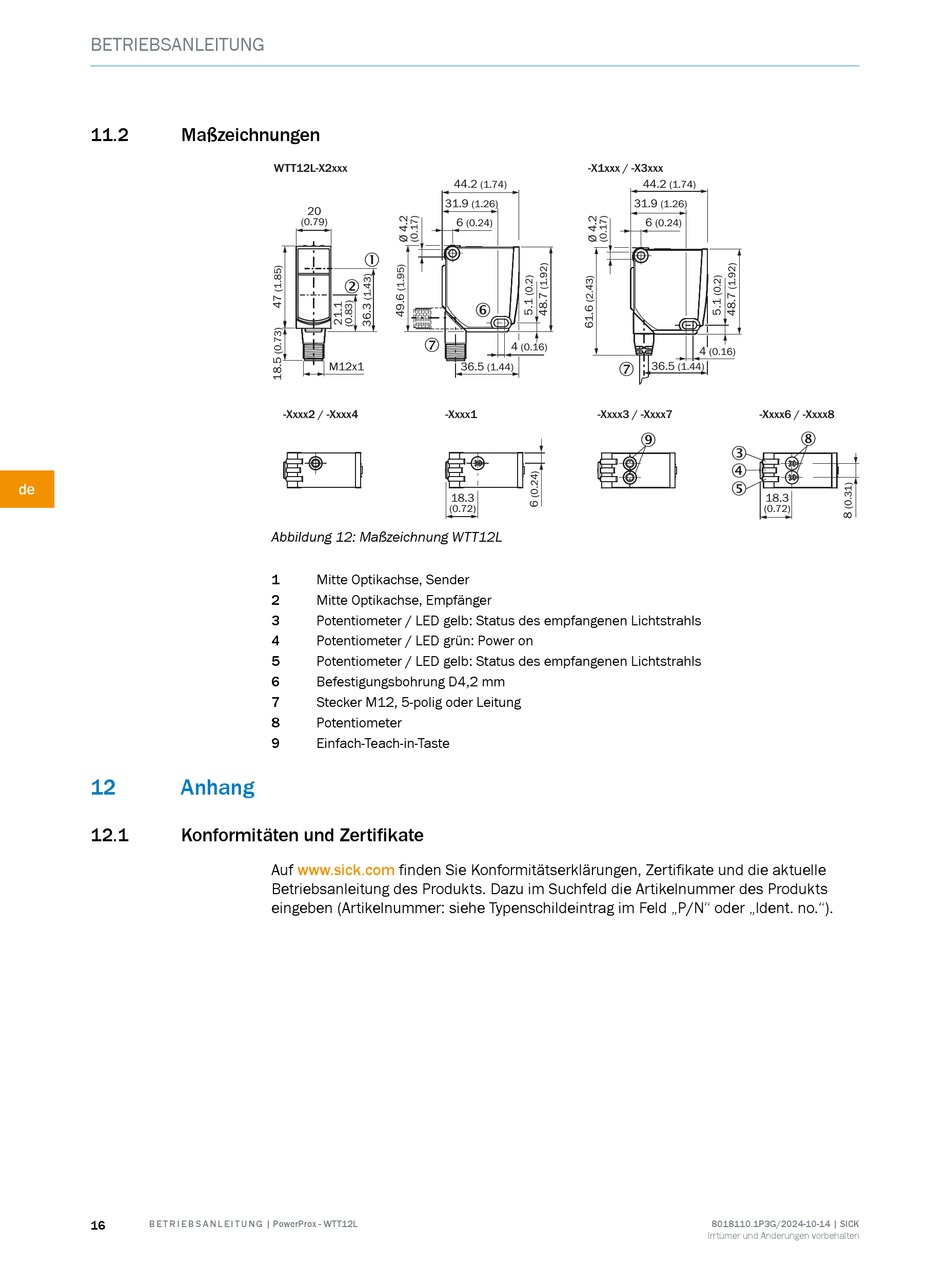

Abbildung 12: Maßzeichnung WTT12L
1 Mitte Optikachse, Sender
2 Mitte Optikachse, Empfänger
3 Potentiometer / LED gelb: Status des empfangenen Lichtstrahls
4 Potentiometer / LED grün: Power on
5 Potentiometer / LED gelb: Status des empfangenen Lichtstrahls
6 Befestigungsbohrung D4,2 mm
7 Stecker M12, 5-polig oder Leitung
8 Potentiometer
9 Einfach-Teach-in-Taste
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N" oder „Ident. no.").
-X1xxx / -X3xxx
44.2
(1.74)
(1.26)
6
(0.24)
6
4
(0.16)
36.5 7
(1.44)
-Xxxx3 / -Xxxx7
44.2
(1.74)
31.9
(1.26)
6
(0.24)
4
(0.16)
36.5
(1.44)
-Xxxx6 / -Xxxx8
8
9
3
4
5
18.3
(0.72)
8018110.1P3G/2024-10-14 | SICK
Irrtümer und Änderungen vorbehalten
