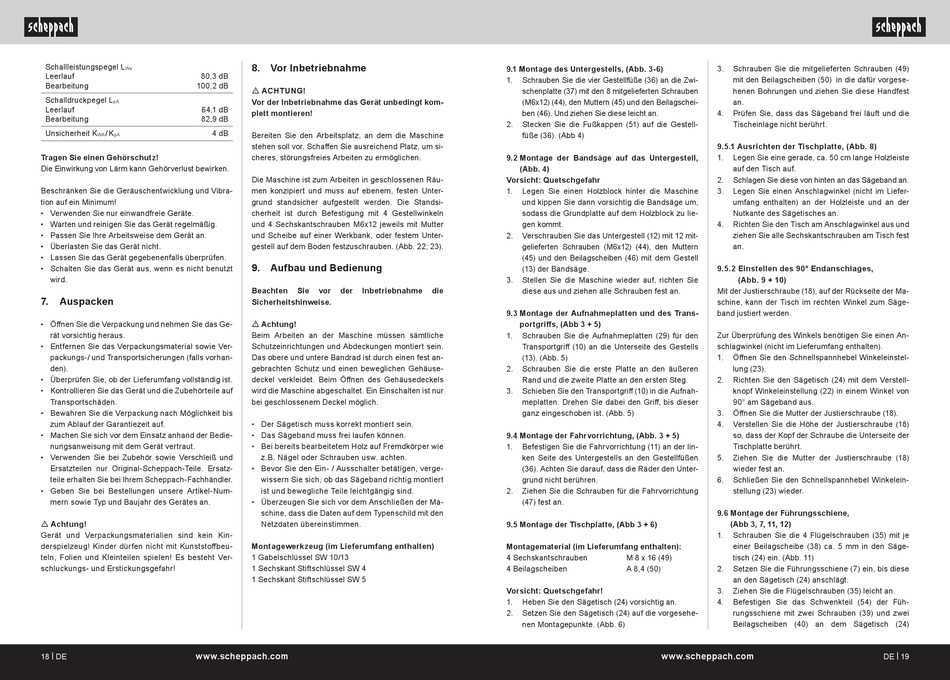

Scheppach BASA3 Original Bedienungsanleitung Seite 10

Schallleistungspegel L
Wa
Leerlauf 80,3 dB
Bearbeitung 100,2 dB
Schalldruckpegel L
pA
Leerlauf 64,1 dB
Bearbeitung 82,9 dB
Unsicherheit K / K 4 dB
WA pA
Tragen Sie einen Gehörschutz!
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Beschränken Sie die Geräuschentwicklung und Vibra-
tion auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
7. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß und
Ersatzteilen nur Original-Scheppach-Teile. Ersatz-
teile erhalten Sie bei Ihrem Scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikel-Num-
mern sowie Typ und Baujahr des Gerätes an.
m Achtung!
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht Ver-
schluckungs- und Erstickungsgefahr!
18 | DE www.scheppach.com
8. Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Bereiten Sie den Arbeitsplatz, an dem die Maschine
stehen soll vor. Schaffen Sie ausreichend Platz, um si-
cheres, störungsfreies Arbeiten zu ermöglichen.
Die Maschine ist zum Arbeiten in geschlossenen Räu-
men konzipiert und muss auf ebenem, festen Unter-
grund standsicher aufgestellt werden. Die Standsi-
cherheit ist durch Befestigung mit 4 Gestellwinkeln
und 4 Sechskantschrauben M6x12 jeweils mit Mutter
und Scheibe auf einer Werkbank, oder festem Unter-
gestell auf dem Boden festzuschrauben. (Abb. 22; 23).
9. Aufbau und Bedienung
Beachten Sie vor der Inbetriebnahme
Sicherheits hinweise.
m Achtung!
Beim Arbeiten an der Maschine müssen sämtliche
Schutzeinrichtungen und Abdeckungen montiert sein.
Das obere und untere Bandrad ist durch einen fest an-
gebrachten Schutz und einen beweglichen Gehäuse-
deckel verkleidet. Beim Öffnen des Gehäusedeckels
wird die Maschine abgeschaltet. Ein Einschalten ist nur
bei geschlossenem Deckel möglich.
• Der Sägetisch muss korrekt montiert sein.
• Das Sägeband muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein- / Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeband richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
Montagewerkzeug (im Lieferumfang enthalten)
1 Gabelschlüssel SW 10/13
1 Sechskant Stiftschlüssel SW 4
1 Sechskant Stiftschlüssel SW 5
9.1 Montage des Untergestells, (Abb. 3-6)
1. Schrauben Sie die vier Gestellfüße (36) an die Zwi-
schenplatte (37) mit den 8 mitgelieferten Schrauben
(M6x12) (44), den Muttern (45) und den Beilagschei-
ben (46). Und ziehen Sie diese leicht an.
2. Stecken Sie die Fußkappen (51) auf die Gestell-
füße (36). (Abb 4)
9.2 Montage der Bandsäge auf das Untergestell,
(Abb. 4)
Vorsicht: Quetschgefahr
1. Legen Sie einen Holzblock hinter die Maschine
und kippen Sie dann vorsichtig die Bandsäge um,
sodass die Grundplatte auf dem Holzblock zu lie-
gen kommt.
2. Verschrauben Sie das Untergestell (12) mit 12 mit-
gelieferten Schrauben (M6x12) (44), den Muttern
(45) und den Beilagscheiben (46) mit dem Gestell
(13) der Bandsäge.
3. Stellen Sie die Maschine wieder auf, richten Sie
die diese aus und ziehen alle Schrauben fest an.
9.3 Montage der Aufnahmeplatten und des Trans-
portgriffs, (Abb 3 + 5)
1. Schrauben Sie die Aufnahmeplatten (29) für den
Transportgriff (10) an die Unterseite des Gestells
(13). (Abb. 5)
2. Schrauben Sie die erste Platte an den äußeren
Rand und die zweite Platte an den ersten Steg.
3. Schieben Sie den Transportgriff (10) in die Aufnah-
meplatten. Drehen Sie dabei den Griff, bis dieser
ganz eingeschoben ist. (Abb. 5)
9.4 Montage der Fahrvorrichtung, (Abb. 3 + 5)
1. Befestigen Sie die Fahrvorrichtung (11) an der lin-
ken Seite des Untergestells an den Gestellfüßen
(36). Achten Sie darauf, dass die Räder den Unter-
grund nicht berühren.
2. Ziehen Sie die Schrauben für die Fahr vorrichtung
(47) fest an.
9.5 Montage der Tischplatte, (Abb 3 + 6)
Montagematerial (im Lieferumfang enthalten):
4 Sechskantschrauben
4 Beilagscheiben
Vorsicht: Quetschgefahr!
1. Heben Sie den Sägetisch (24) vorsichtig an.
2. Setzen Sie den Sägetisch (24) auf die vorgesehe-
nen Montagepunkte. (Abb. 6)
3. Schrauben Sie die mitgelieferten Schrauben (49)
mit den Beilagscheiben (50) in die dafür vorgese-
henen Bohrungen und ziehen Sie diese Handfest
an.
4. Prüfen Sie, dass das Sägeband frei läuft und die
Tischeinlage nicht berührt.
9.5.1 Ausrichten der Tischplatte, (Abb. 8)
1. Legen Sie eine gerade, ca. 50 cm lange Holzleiste
auf den Tisch auf.
2. Schlagen Sie diese von hinten an das Sägeband an.
3. Legen Sie einen Anschlagwinkel (nicht im Liefer-
umfang enthalten) an der Holzleiste und an der
Nutkante des Sägetisches an.
4. Richten Sie den Tisch am Anschlagwinkel aus und
ziehen Sie alle Sechskantschrauben am Tisch fest
an.
9.5.2 Einstellen des 90° Endanschlages,
(Abb. 9 + 10)
Mit der Justierschraube (18), auf der Rückseite der Ma-
schine, kann der Tisch im rechten Winkel zum Säge-
band justiert werden.
Zur Überprüfung des Winkels benötigen Sie einen An-
schlagwinkel (nicht im Lieferumfang enthalten).
1. Öffnen Sie den Schnellspannhebel Winkeleinstel-
lung (23).
2. Richten Sie den Sägetisch (24) mit dem Verstell-
knopf Winkeleinstellung (22) in einem Winkel von
90° am Sägeband aus.
3. Öffnen Sie die Mutter der Justierschraube (18).
4. Verstellen Sie die Höhe der Justierschraube (18)
so, dass der Kopf der Schraube die Unterseite der
Tischplatte berührt.
5. Ziehen Sie die Mutter der Justierschraube (18)
wieder fest an.
6. Schließen Sie den Schnellspannhebel Winkelein-
stellung (23) wieder.
9.6 Montage der Führungsschiene,
(Abb 3, 7, 11, 12)
1. Schrauben Sie die 4 Flügelschrauben (35) mit je
einer Beilag scheibe (38) ca. 5 mm in den Säge-
tisch (24) ein. (Abb. 11)
M 8 x 16 (49)
A 8,4 (50) 2. Setzen Sie die Führungsschiene (7) ein, bis diese
an den Sägetisch (24) anschlägt.
3. Ziehen Sie die Flügelschrauben (35) leicht an.
4. Befestigen Sie das Schwenkteil (54) der Füh-
rungsschiene mit zwei Schrauben (39) und zwei
Beilagscheiben (40) an dem Sägetisch (24)
www.scheppach.com DE | 19
