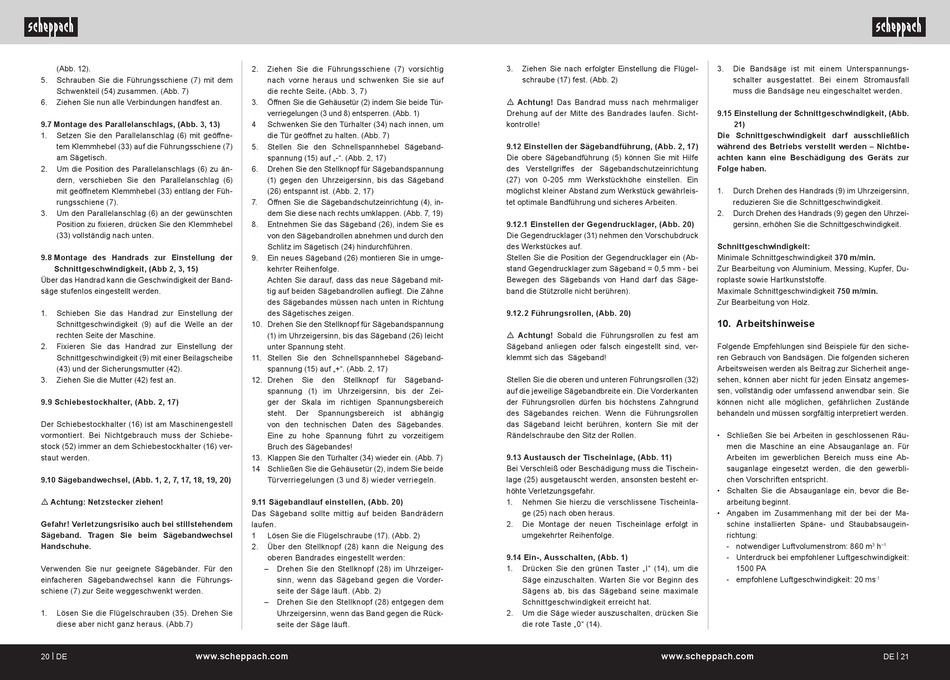

Scheppach BASA3 Original Bedienungsanleitung Seite 11

(Abb. 12).
5. Schrauben Sie die Führungsschiene (7) mit dem
Schwenkteil (54) zusammen. (Abb. 7)
6. Ziehen Sie nun alle Verbindungen handfest an.
9.7 Montage des Parallelanschlags, (Abb. 3, 13)
1. Setzen Sie den Parallelanschlag (6) mit geöffne-
tem Klemmhebel (33) auf die Führungsschiene (7)
am Sägetisch.
2. Um die Position des Parallelanschlags (6) zu än-
dern, verschieben Sie den Parallelanschlag (6)
mit geöffnetem Klemmhebel (33) entlang der Füh-
rungsschiene (7).
3. Um den Parallelanschlag (6) an der gewünschten
Position zu fixieren, drücken Sie den Klemmhebel
(33) vollständig nach unten.
9.8 Montage des Handrads zur Einstellung der
Schnittgeschwindigkeit, (Abb 2, 3, 15)
Über das Handrad kann die Geschwindigkeit der Band-
säge stufenlos eingestellt werden.
1. Schieben Sie das Handrad zur Einstellung der
Schnittgeschwindigkeit (9) auf die Welle an der
rechten Seite der Maschine.
2. Fixieren Sie das Handrad zur Einstellung der
Schnittgeschwindigkeit (9) mit einer Beilagscheibe
(43) und der Sicherungs mutter (42).
3. Ziehen Sie die Mutter (42) fest an.
9.9 Schiebestockhalter, (Abb. 2, 17)
Der Schiebestockhalter (16) ist am Maschinengestell
vormontiert. Bei Nichtgebrauch muss der Schiebe-
stock (52) immer an dem Schiebestockhalter (16) ver-
staut werden.
9.10 Sägebandwechsel, (Abb. 1, 2, 7, 17, 18, 19, 20)
m Achtung: Netzstecker ziehen!
Gefahr! Verletzungsrisiko auch bei stillstehendem
Sägeband. Tragen Sie beim Sägebandwechsel
Handschuhe.
Verwenden Sie nur geeignete Sägebänder. Für den
einfacheren Sägebandwechsel kann die Führungs-
schiene (7) zur Seite weggeschwenkt werden.
1. Lösen Sie die Flügelschrauben (35). Drehen Sie
diese aber nicht ganz heraus. (Abb.7)
20 | DE www.scheppach.com
2. Ziehen Sie die Führungsschiene (7) vorsichtig
nach vorne heraus und schwenken Sie sie auf
die rechte Seite. (Abb. 3, 7)
3. Öffnen Sie die Gehäusetür (2) indem Sie beide Tür-
verriegelungen (3 und 8) entsperren. (Abb. 1)
4 Schwenken Sie den Türhalter (34) nach innen, um
die Tür geöffnet zu halten. (Abb. 7)
5. Stellen Sie den Schnellspannhebel Sägeband-
spannung (15) auf „-". (Abb. 2, 17)
6. Drehen Sie den Stellknopf für Sägebandspannung
(1) gegen den Uhrzeigersinn, bis das Sägeband
(26) entspannt ist. (Abb. 2, 17)
7. Öffnen Sie die Sägebandschutzeinrichtung (4), in-
dem Sie diese nach rechts umklappen. (Abb. 7, 19)
8. Entnehmen Sie das Sägeband (26), indem Sie es
von den Sägebandrollen abnehmen und durch den
Schlitz im Sägetisch (24) hindurchführen.
9. Ein neues Sägeband (26) montieren Sie in umge-
kehrter Reihenfolge.
Achten Sie darauf, dass das neue Sägeband mit-
tig auf beiden Sägebandrollen aufliegt. Die Zähne
des Sägebandes müssen nach unten in Richtung
des Sägetisches zeigen.
10. Drehen Sie den Stellknopf für Sägebandspannung
(1) im Uhrzeigersinn, bis das Sägeband (26) leicht
unter Spannung steht.
11. Stellen Sie den Schnellspannhebel Sägeband-
spannung (15) auf „+". (Abb. 2, 17)
12. Drehen Sie den Stellknopf für Sägeband-
spannung (1) im Uhrzeigersinn, bis der Zei-
ger der Skala im richtigen Spannungsbereich
steht. Der Spannungsbereich ist abhängig
von den technischen Daten des Sägebandes.
Eine zu hohe Spannung führt zu vorzeitigem
Bruch des Sägebandes!
13. Klappen Sie den Türhalter (34) wieder ein. (Abb. 7)
14 Schließen Sie die Gehäusetür (2), indem Sie beide
Türverriegelungen (3 und 8) wieder verriegeln.
9.11 Sägebandlauf einstellen, (Abb. 20)
Das Sägeband sollte mittig auf beiden Bandrädern
laufen.
1 Lösen Sie die Flügelschraube (17). (Abb. 2)
2. Über den Stellknopf (28) kann die Neigung des
oberen Bandrades eingestellt werden:
– Drehen Sie den Stellknopf (28) im Uhrzeiger-
sinn, wenn das Sägeband gegen die Vorder-
seite der Säge läuft. (Abb. 2)
– Drehen Sie den Stellknopf (28) entgegen dem
Uhrzeigersinn, wenn das Band gegen die Rück-
seite der Säge läuft.
3. Ziehen Sie nach erfolgter Einstellung die Flügel-
schraube (17) fest. (Abb. 2)
m Achtung! Das Bandrad muss nach mehrmaliger
Drehung auf der Mitte des Bandrades laufen. Sicht-
kontrolle!
9.12 Einstellen der Sägebandführung, (Abb. 2, 17)
Die obere Sägebandführung (5) können Sie mit Hilfe
des Verstellgriffes der Sägebandschutzeinrichtung
(27) von 0-205 mm Werkstückhöhe einstellen. Ein
möglichst kleiner Abstand zum Werkstück gewährleis-
tet optimale Bandführung und sicheres Arbeiten.
9.12.1 Einstellen der Gegendrucklager, (Abb. 20)
Die Gegendrucklager (31) nehmen den Vorschubdruck
des Werk stückes auf.
Stellen Sie die Position der Gegendrucklager ein (Ab-
stand Gegendrucklager zum Sägeband = 0,5 mm - bei
Bewegen des Sägebands von Hand darf das Säge-
band die Stützrolle nicht berühren).
9.12.2 Führungsrollen, (Abb. 20)
m Achtung! Sobald die Führungsrollen zu fest am
Sägeband anliegen oder falsch eingestellt sind, ver-
klemmt sich das Sägeband!
Stellen Sie die oberen und unteren Führungsrollen (32)
auf die jeweilige Sägebandbreite ein. Die Vorderkanten
der Füh rungsrollen dürfen bis höchstens Zahngrund
des Säge bandes reichen. Wenn die Führungsrollen
das Sägeband leicht berühren, kontern Sie mit der
Rändelschraube den Sitz der Rollen.
9.13 Austausch der Tischeinlage, (Abb. 11)
Bei Verschleiß oder Beschädigung muss die Tischein-
lage (25) ausgetauscht werden, ansonsten besteht er-
höhte Verletzungsgefahr.
1. Nehmen Sie hierzu die verschlissene Tischeinla-
ge (25) nach oben heraus.
2. Die Montage der neuen Tischeinlage erfolgt in
umgekehrter Reihenfolge.
9.14 Ein-, Ausschalten, (Abb. 1)
1. Drücken Sie den grünen Taster „I" (14), um die
Säge einzuschalten. Warten Sie vor Beginn des
Sägens ab, bis das Sägeband seine maximale
Schnittgeschwindigkeit erreicht hat.
2. Um die Säge wieder auszuschalten, drücken Sie
die rote Taste „0" (14).
www.scheppach.com
3. Die Bandsäge ist mit einem Unterspannungs-
schalter ausgestattet. Bei einem Stromausfall
muss die Bandsäge neu eingeschaltet werden.
9.15 Einstellung der Schnittgeschwindigkeit, (Abb.
21)
Die Schnittgeschwindigkeit darf ausschließlich
während des Betriebs verstellt werden – Nichtbe-
achten kann eine Beschädigung des Geräts zur
Folge haben.
1. Durch Drehen des Handrads (9) im Uhrzeigersinn,
reduzieren Sie die Schnittgeschwindigkeit.
2. Durch Drehen des Handrads (9) gegen den Uhrzei-
gersinn, erhöhen Sie die Schnittgeschwindigkeit.
Schnittgeschwindigkeit:
Minimale Schnittgeschwindigkeit 370 m/min.
Zur Bearbeitung von Aluminium, Messing, Kupfer, Du-
roplaste sowie Hartkunststoffe.
Maximale Schnittgeschwindigkeit 750 m/min.
Zur Bearbeitung von Holz.
10. Arbeitshinweise
Folgende Empfehlungen sind Beispiele für den siche-
ren Ge brauch von Bandsägen. Die folgenden sicheren
Arbeits wei sen werden als Beitrag zur Sicherheit ange-
sehen, können aber nicht für jeden Einsatz angemes-
sen, vollständig oder umfassend anwendbar sein. Sie
können nicht alle mög lichen, gefährlichen Zustände
behandeln und müssen sorg fältig interpretiert werden.
• Schließen Sie bei Arbeiten in geschlossenen Räu-
men die Maschine an eine Absauganlage an. Für
Arbeiten im gewerblichen Bereich muss eine Ab-
sauganlage eingesetzt werden, die den gewerbli-
chen Vorschriften entspricht.
• Schalten Sie die Absauganlage ein, bevor die Be-
arbeitung beginnt.
• Angaben im Zusammenhang mit der bei der Ma-
schine installierten Späne- und Staubabsaugein-
richtung:
- notwendiger Luftvolumenstrom: 860 m h
3 −1
- Unterdruck bei empfohlener Luftgeschwindigkeit:
1500 PA
- empfohlene Luftgeschwindigkeit: 20 ms
-1
