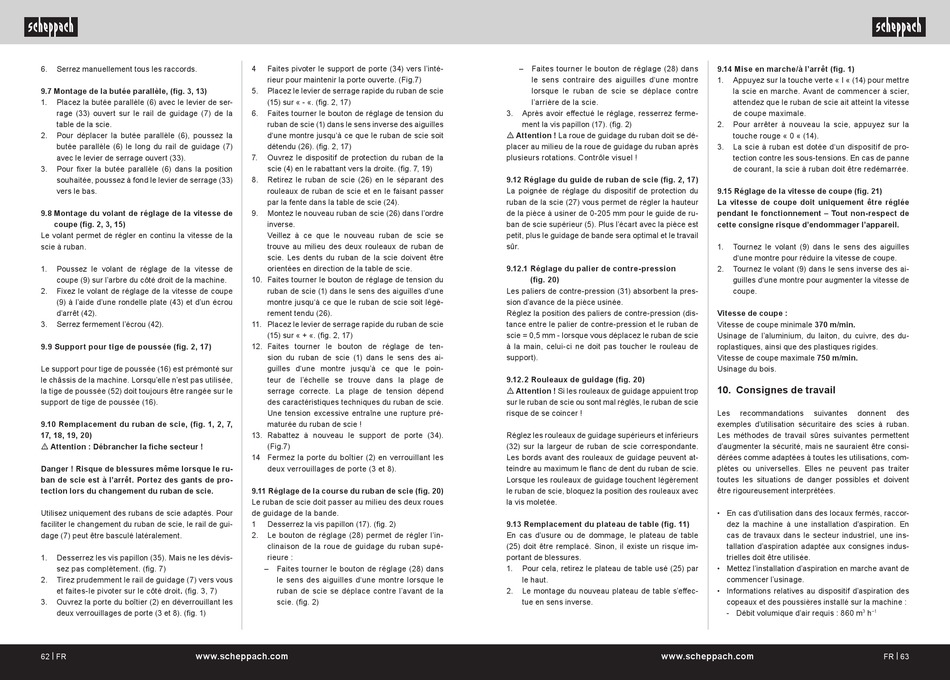

6.
Serrez manuellement tous les raccords.
9.7 Montage de la butée parallèle, (fig. 3, 13)
1.
Placez la butée parallèle (6) avec le levier de ser-
rage (33) ouvert sur le rail de guidage (7) de la
table de la scie.
2.
Pour déplacer la butée parallèle (6), poussez la
butée parallèle (6) le long du rail de guidage (7)
avec le levier de serrage ouvert (33).
3.
Pour fixer la butée parallèle (6) dans la position
souhaitée, poussez à fond le levier de serrage (33)
vers le bas.
9.8 Montage du volant de réglage de la vitesse de
coupe (fig. 2, 3, 15)
Le volant permet de régler en continu la vitesse de la
scie à ruban.
1.
Poussez le volant de réglage de la vitesse de
coupe (9) sur l'arbre du côté droit de la machine.
2.
Fixez le volant de réglage de la vitesse de coupe
(9) à l'aide d'une rondelle plate (43) et d'un écrou
d'arrêt (42).
3.
Serrez fermement l'écrou (42).
9.9 Support pour tige de poussée (fig. 2, 17)
Le support pour tige de poussée (16) est prémonté sur
le châssis de la machine. Lorsqu'elle n'est pas utilisée,
la tige de poussée (52) doit toujours être rangée sur le
support de tige de poussée (16).
9.10 Remplacement du ruban de scie, (fig. 1, 2, 7,
17, 18, 19, 20)
m Attention : Débrancher la fiche secteur !
Danger ! Risque de blessures même lorsque le ru-
ban de scie est à l'arrêt. Portez des gants de pro-
tection lors du changement du ruban de scie.
Utilisez uniquement des rubans de scie adaptés. Pour
faciliter le changement du ruban de scie, le rail de gui-
dage (7) peut être basculé latéralement.
1.
Desserrez les vis papillon (35). Mais ne les dévis-
sez pas complètement. (fig. 7)
2.
Tirez prudemment le rail de guidage (7) vers vous
et faites-le pivoter sur le côté droit. (fig. 3, 7)
3.
Ouvrez la porte du boîtier (2) en déverrouillant les
deux verrouillages de porte (3 et 8). (fig. 1)
62 | FR
www.scheppach.com
4
Faites pivoter le support de porte (34) vers l'inté-
rieur pour maintenir la porte ouverte. (Fig.7)
5.
Placez le levier de serrage rapide du ruban de scie
(15) sur « - «. (fig. 2, 17)
6.
Faites tourner le bouton de réglage de tension du
ruban de scie (1) dans le sens inverse des aiguilles
d'une montre jusqu'à ce que le ruban de scie soit
détendu (26). (fig. 2, 17)
7.
Ouvrez le dispositif de protection du ruban de la
scie (4) en le rabattant vers la droite. (fig. 7, 19)
8.
Retirez le ruban de scie (26) en le séparant des
rouleaux de ruban de scie et en le faisant passer
par la fente dans la table de scie (24).
9.
Montez le nouveau ruban de scie (26) dans l'ordre
inverse.
Veillez à ce que le nouveau ruban de scie se
trouve au milieu des deux rouleaux de ruban de
scie. Les dents du ruban de la scie doivent être
orientées en direction de la table de scie.
10. Faites tourner le bouton de réglage de tension du
ruban de scie (1) dans le sens des aiguilles d'une
montre jusqu'à ce que le ruban de scie soit légè-
rement tendu (26).
11. Placez le levier de serrage rapide du ruban de scie
(15) sur « + «. (fig. 2, 17)
12. Faites tourner le bouton de réglage de ten-
sion du ruban de scie (1) dans le sens des ai-
guilles d'une montre jusqu'à ce que le poin-
teur de l'échelle se trouve dans la plage de
serrage correcte. La plage de tension dépend
des caractéristiques techniques du ruban de scie.
Une tension excessive entraîne une rupture pré-
maturée du ruban de scie !
13. Rabattez à nouveau le support de porte (34).
(Fig.7)
14 Fermez la porte du boîtier (2) en verrouillant les
deux verrouillages de porte (3 et 8).
9.11 Réglage de la course du ruban de scie (fig. 20)
Le ruban de scie doit passer au milieu des deux roues
de guidage de la bande.
1
Desserrez la vis papillon (17). (fig. 2)
2.
Le bouton de réglage (28) permet de régler l'in-
clinaison de la roue de guidage du ruban supé-
rieure :
Faites tourner le bouton de réglage (28) dans
le sens des aiguilles d'une montre lorsque le
ruban de scie se déplace contre l'avant de la
scie. (fig. 2)
Faites tourner le bouton de réglage (28) dans
le sens contraire des aiguilles d'une montre
lorsque le ruban de scie se déplace contre
l'arrière de la scie.
3.
Après avoir effectué le réglage, resserrez ferme-
ment la vis papillon (17). (fig. 2)
m Attention ! La roue de guidage du ruban doit se dé-
placer au milieu de la roue de guidage du ruban après
plusieurs rotations. Contrôle visuel !
9.12 Réglage du guide de ruban de scie (fig. 2, 17)
La poignée de réglage du dispositif de protection du
ruban de la scie (27) vous permet de régler la hauteur
de la pièce à usiner de 0-205 mm pour le guide de ru-
ban de scie supérieur (5). Plus l'écart avec la pièce est
petit, plus le guidage de bande sera optimal et le travail
sûr.
9.12.1 Réglage du palier de contre-pression
(fig. 20)
Les paliers de contre-pression (31) absorbent la pres-
sion d'avance de la pièce usinée.
Réglez la position des paliers de contre-pression (dis-
tance entre le palier de contre-pression et le ruban de
scie = 0,5 mm - lorsque vous déplacez le ruban de scie
à la main, celui-ci ne doit pas toucher le rouleau de
support).
9.12.2 Rouleaux de guidage (fig. 20)
m Attention ! Si les rouleaux de guidage appuient trop
sur le ruban de scie ou sont mal réglés, le ruban de scie
risque de se coincer !
Réglez les rouleaux de guidage supérieurs et inférieurs
(32) sur la largeur de ruban de scie correspondante.
Les bords avant des rouleaux de guidage peuvent at-
teindre au maximum le flanc de dent du ruban de scie.
Lorsque les rouleaux de guidage touchent légèrement
le ruban de scie, bloquez la position des rouleaux avec
la vis moletée.
9.13 Remplacement du plateau de table (fig. 11)
En cas d'usure ou de dommage, le plateau de table
(25) doit être remplacé. Sinon, il existe un risque im-
portant de blessures.
1.
Pour cela, retirez le plateau de table usé (25) par
le haut.
2.
Le montage du nouveau plateau de table s'effec-
tue en sens inverse.
www.scheppach.com
9.14 Mise en marche/à l'arrêt (fig. 1)
1.
Appuyez sur la touche verte « I « (14) pour mettre
la scie en marche. Avant de commencer à scier,
attendez que le ruban de scie ait atteint la vitesse
de coupe maximale.
2.
Pour arrêter à nouveau la scie, appuyez sur la
touche rouge « 0 « (14).
3.
La scie à ruban est dotée d'un dispositif de pro-
tection contre les sous-tensions. En cas de panne
de courant, la scie à ruban doit être redémarrée.
9.15 Réglage de la vitesse de coupe (fig. 21)
La vitesse de coupe doit uniquement être réglée
pendant le fonctionnement – Tout non-respect de
cette consigne risque d'endommager l'appareil.
1.
Tournez le volant (9) dans le sens des aiguilles
d'une montre pour réduire la vitesse de coupe.
2.
Tournez le volant (9) dans le sens inverse des ai-
guilles d'une montre pour augmenter la vitesse de
coupe.
Vitesse de coupe :
Vitesse de coupe minimale 370 m/min.
Usinage de l'aluminium, du laiton, du cuivre, des du-
roplastiques, ainsi que des plastiques rigides.
Vitesse de coupe maximale 750 m/min.
Usinage du bois.
10. Consignes de travail
Les
recommandations
suivantes
donnent
des
exemples d'utilisation sécuritaire des scies à ruban.
Les méthodes de travail sûres suivantes permettent
d'augmenter la sécurité, mais ne sauraient être consi-
dérées comme adaptées à toutes les utilisations, com-
plètes ou universelles. Elles ne peuvent pas traiter
toutes les situations de danger possibles et doivent
être rigoureusement interprétées.
• En cas d'utilisation dans des locaux fermés, raccor-
dez la machine à une installation d'aspiration. En
cas de travaux dans le secteur industriel, une ins-
tallation d'aspiration adaptée aux consignes indus-
trielles doit être utilisée.
• Mettez l'installation d'aspiration en marche avant de
commencer l'usinage.
• Informations relatives au dispositif d'aspiration des
copeaux et des poussières installé sur la machine :
- Débit volumique d'air requis : 860 m
h
3
−1
FR | 63
