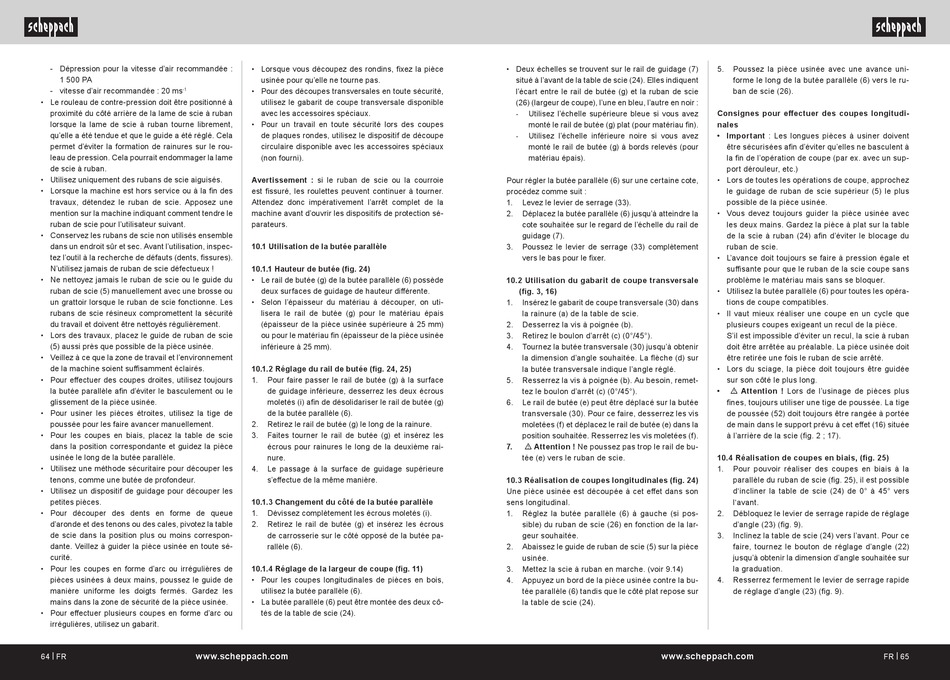

- Dépression pour la vitesse d'air recommandée :
1 500 PA
- vitesse d'air recommandée : 20 ms
-1
• Le rouleau de contre-pression doit être positionné à
proximité du côté arrière de la lame de scie à ruban
lorsque la lame de scie à ruban tourne librement,
qu'elle a été tendue et que le guide a été réglé. Cela
permet d'éviter la formation de rainures sur le rou-
leau de pression. Cela pourrait endommager la lame
de scie à ruban.
• Utilisez uniquement des rubans de scie aiguisés.
• Lorsque la machine est hors service ou à la fin des
travaux, détendez le ruban de scie. Apposez une
mention sur la machine indiquant comment tendre le
ruban de scie pour l'utilisateur suivant.
• Conservez les rubans de scie non utilisés ensemble
dans un endroit sûr et sec. Avant l'utilisation, inspec-
tez l'outil à la recherche de défauts (dents, fissures).
N'utilisez jamais de ruban de scie défectueux !
• Ne nettoyez jamais le ruban de scie ou le guide du
ruban de scie (5) manuellement avec une brosse ou
un grattoir lorsque le ruban de scie fonctionne. Les
rubans de scie résineux compromettent la sécurité
du travail et doivent être nettoyés régulièrement.
• Lors des travaux, placez le guide de ruban de scie
(5) aussi près que possible de la pièce usinée.
• Veillez à ce que la zone de travail et l'environnement
de la machine soient suffisamment éclairés.
• Pour effectuer des coupes droites, utilisez toujours
la butée parallèle afin d'éviter le basculement ou le
glissement de la pièce usinée.
• Pour usiner les pièces étroites, utilisez la tige de
poussée pour les faire avancer manuellement.
• Pour les coupes en biais, placez la table de scie
dans la position correspondante et guidez la pièce
usinée le long de la butée parallèle.
• Utilisez une méthode sécuritaire pour découper les
tenons, comme une butée de profondeur.
• Utilisez un dispositif de guidage pour découper les
petites pièces.
• Pour découper des dents en forme de queue
d'aronde et des tenons ou des cales, pivotez la table
de scie dans la position plus ou moins correspon-
dante. Veillez à guider la pièce usinée en toute sé-
curité.
• Pour les coupes en forme d'arc ou irrégulières de
pièces usinées à deux mains, poussez le guide de
manière uniforme les doigts fermés. Gardez les
mains dans la zone de sécurité de la pièce usinée.
• Pour effectuer plusieurs coupes en forme d'arc ou
irrégulières, utilisez un gabarit.
64 | FR
www.scheppach.com
• Lorsque vous découpez des rondins, fixez la pièce
usinée pour qu'elle ne tourne pas.
• Pour des découpes transversales en toute sécurité,
utilisez le gabarit de coupe transversale disponible
avec les accessoires spéciaux.
• Pour un travail en toute sécurité lors des coupes
de plaques rondes, utilisez le dispositif de découpe
circulaire disponible avec les accessoires spéciaux
(non fourni).
Avertissement : si le ruban de scie ou la courroie
est fissuré, les roulettes peuvent continuer à tourner.
Attendez donc impérativement l'arrêt complet de la
machine avant d'ouvrir les dispositifs de protection sé-
parateurs.
10.1 Utilisation de la butée parallèle
10.1.1 Hauteur de butée (fig. 24)
• Le rail de butée (g) de la butée parallèle (6) possède
deux surfaces de guidage de hauteur différente.
• Selon l'épaisseur du matériau à découper, on uti-
lisera le rail de butée (g) pour le matériau épais
(épaisseur de la pièce usinée supérieure à 25 mm)
ou pour le matériau fin (épaisseur de la pièce usinée
inférieure à 25 mm).
10.1.2 Réglage du rail de butée (fig. 24, 25)
1.
Pour faire passer le rail de butée (g) à la surface
de guidage inférieure, desserrez les deux écrous
moletés (i) afin de désolidariser le rail de butée (g)
de la butée parallèle (6).
2.
Retirez le rail de butée (g) le long de la rainure.
3.
Faites tourner le rail de butée (g) et insérez les
écrous pour rainures le long de la deuxième rai-
nure.
4.
Le passage à la surface de guidage supérieure
s'effectue de la même manière.
10.1.3 Changement du côté de la butée parallèle
1.
Dévissez complètement les écrous moletés (i).
2.
Retirez le rail de butée (g) et insérez les écrous
de carrosserie sur le côté opposé de la butée pa-
rallèle (6).
10.1.4 Réglage de la largeur de coupe (fig. 11)
• Pour les coupes longitudinales de pièces en bois,
utilisez la butée parallèle (6).
• La butée parallèle (6) peut être montée des deux cô-
tés de la table de scie (24).
• Deux échelles se trouvent sur le rail de guidage (7)
situé à l'avant de la table de scie (24). Elles indiquent
l'écart entre le rail de butée (g) et la ruban de scie
(26) (largeur de coupe), l'une en bleu, l'autre en noir :
Utilisez l'échelle supérieure bleue si vous avez
-
monté le rail de butée (g) plat (pour matériau fin).
Utilisez l'échelle inférieure noire si vous avez
-
monté le rail de butée (g) à bords relevés (pour
matériau épais).
Pour régler la butée parallèle (6) sur une certaine cote,
procédez comme suit :
1.
Levez le levier de serrage (33).
2.
Déplacez la butée parallèle (6) jusqu'à atteindre la
cote souhaitée sur le regard de l'échelle du rail de
guidage (7).
3.
Poussez le levier de serrage (33) complètement
vers le bas pour le fixer.
10.2 Utilisation du gabarit de coupe transversale
(fig. 3, 16)
1.
Insérez le gabarit de coupe transversale (30) dans
la rainure (a) de la table de scie.
2.
Desserrez la vis à poignée (b).
3.
Retirez le boulon d'arrêt (c) (0°/45°).
4.
Tournez la butée transversale (30) jusqu'à obtenir
la dimension d'angle souhaitée. La flèche (d) sur
la butée transversale indique l'angle réglé.
5.
Resserrez la vis à poignée (b). Au besoin, remet-
tez le boulon d'arrêt (c) (0°/45°).
6.
Le rail de butée (e) peut être déplacé sur la butée
transversale (30). Pour ce faire, desserrez les vis
moletées (f) et déplacez le rail de butée (e) dans la
position souhaitée. Resserrez les vis moletées (f).
7.
m Attention ! Ne poussez pas trop le rail de bu-
tée (e) vers le ruban de scie.
10.3 Réalisation de coupes longitudinales (fig. 24)
Une pièce usinée est découpée à cet effet dans son
sens longitudinal.
1.
Réglez la butée parallèle (6) à gauche (si pos-
sible) du ruban de scie (26) en fonction de la lar-
geur souhaitée.
2.
Abaissez le guide de ruban de scie (5) sur la pièce
usinée.
3.
Mettez la scie à ruban en marche. (voir 9.14)
4.
Appuyez un bord de la pièce usinée contre la bu-
tée parallèle (6) tandis que le côté plat repose sur
la table de scie (24).
www.scheppach.com
5.
Poussez la pièce usinée avec une avance uni-
forme le long de la butée parallèle (6) vers le ru-
ban de scie (26).
Consignes pour effectuer des coupes longitudi-
nales
• Important : Les longues pièces à usiner doivent
être sécurisées afin d'éviter qu'elles ne basculent à
la fin de l'opération de coupe (par ex. avec un sup-
port dérouleur, etc.)
• Lors de toutes les opérations de coupe, approchez
le guidage de ruban de scie supérieur (5) le plus
possible de la pièce usinée.
• Vous devez toujours guider la pièce usinée avec
les deux mains. Gardez la pièce à plat sur la table
de la scie à ruban (24) afin d'éviter le blocage du
ruban de scie.
• L'avance doit toujours se faire à pression égale et
suffisante pour que le ruban de la scie coupe sans
problème le matériau mais sans se bloquer.
• Utilisez la butée parallèle (6) pour toutes les opéra-
tions de coupe compatibles.
• Il vaut mieux réaliser une coupe en un cycle que
plusieurs coupes exigeant un recul de la pièce.
S'il est impossible d'éviter un recul, la scie à ruban
doit être arrêtée au préalable. La pièce usinée doit
être retirée une fois le ruban de scie arrêté.
• Lors du sciage, la pièce doit toujours être guidée
sur son côté le plus long.
•
m Attention ! Lors de l'usinage de pièces plus
fines, toujours utiliser une tige de poussée. La tige
de poussée (52) doit toujours être rangée à portée
de main dans le support prévu à cet effet (16) située
à l'arrière de la scie (fig. 2 ; 17).
10.4 Réalisation de coupes en biais, (fig. 25)
1.
Pour pouvoir réaliser des coupes en biais à la
parallèle du ruban de scie (fig. 25), il est possible
d'incliner la table de scie (24) de 0° à 45° vers
l'avant.
2.
Débloquez le levier de serrage rapide de réglage
d'angle (23) (fig. 9).
3.
Inclinez la table de scie (24) vers l'avant. Pour ce
faire, tournez le bouton de réglage d'angle (22)
jusqu'à obtenir la dimension d'angle souhaitée sur
la graduation.
4.
Resserrez fermement le levier de serrage rapide
de réglage d'angle (23) (fig. 9).
FR | 65
