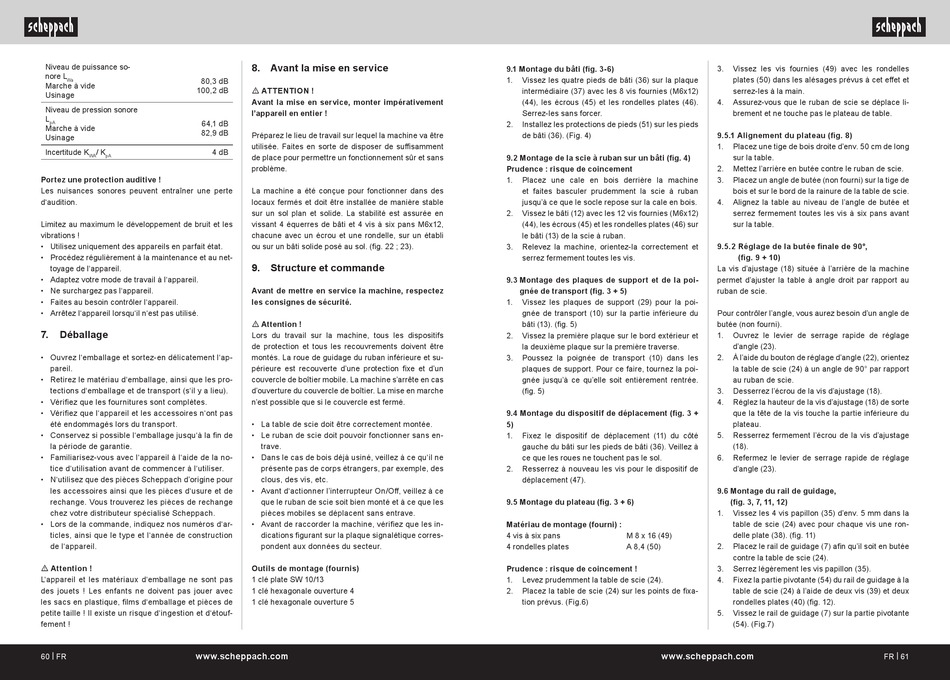

Niveau de puissance so-
nore L
80,3 dB
Wa
Marche à vide
100,2 dB
Usinage
Niveau de pression sonore
L
64,1 dB
pA
Marche à vide
82,9 dB
Usinage
Incertitude K / K 4 dB
WA pA
Portez une protection auditive !
Les nuisances sonores peuvent entraîner une perte
d'audition.
Limitez au maximum le développement de bruit et les
vibrations !
• Utilisez uniquement des appareils en parfait état.
• Procédez régulièrement à la maintenance et au net-
toyage de l'appareil.
• Adaptez votre mode de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites au besoin contrôler l'appareil.
• Arrêtez l'appareil lorsqu'il n'est pas utilisé.
7. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces Scheppach d'origine pour
les accessoires ainsi que les pièces d'usure et de
rechange. Vous trouverez les pièces de rechange
chez votre distributeur spécialisé Scheppach.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m Attention !
L'appareil et les matériaux d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces de
petite taille ! Il existe un risque d'ingestion et d'étouf-
fement !
60 | FR www.scheppach.com
8. Avant la mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
Préparez le lieu de travail sur lequel la machine va être
utilisée. Faites en sorte de disposer de suffisamment
de place pour permettre un fonctionnement sûr et sans
problème.
La machine a été conçue pour fonctionner dans des
locaux fermés et doit être installée de manière stable
sur un sol plan et solide. La stabilité est assurée en
vissant 4 équerres de bâti et 4 vis à six pans M6x12,
chacune avec un écrou et une rondelle, sur un établi
ou sur un bâti solide posé au sol. (fig. 22 ; 23).
9. Structure et commande
Avant de mettre en service la machine, respectez
les consignes de sécurité.
m Attention !
Lors du travail sur la machine, tous les dispositifs
de protection et tous les recouvrements doivent être
montés. La roue de guidage du ruban inférieure et su-
périeure est recouverte d'une protection fixe et d'un
couvercle de boîtier mobile. La machine s'arrête en cas
d'ouverture du couvercle de boîtier. La mise en marche
n'est possible que si le couvercle est fermé.
• La table de scie doit être correctement montée.
• Le ruban de scie doit pouvoir fonctionner sans en-
trave.
• Dans le cas de bois déjà usiné, veillez à ce qu'il ne
présente pas de corps étrangers, par exemple, des
clous, des vis, etc.
• Avant d'actionner l'interrupteur On/Off, veillez à ce
que le ruban de scie soit bien monté et à ce que les
pièces mobiles se déplacent sans entrave.
• Avant de raccorder la machine, vérifiez que les in-
dications figurant sur la plaque signalétique corres-
pondent aux données du secteur.
Outils de montage (fournis)
1 clé plate SW 10/13
1 clé hexagonale ouverture 4
1 clé hexagonale ouverture 5
9.1 Montage du bâti (fig. 3-6)
1. Vissez les quatre pieds de bâti (36) sur la plaque
intermédiaire (37) avec les 8 vis fournies (M6x12)
(44), les écrous (45) et les rondelles plates (46).
Serrez-les sans forcer.
2. Installez les protections de pieds (51) sur les pieds
de bâti (36). (Fig. 4)
9.2 Montage de la scie à ruban sur un bâti (fig. 4)
Prudence : risque de coincement
1. Placez une cale en bois derrière la machine
et faites basculer prudemment la scie à ruban
jusqu'à ce que le socle repose sur la cale en bois.
2. Vissez le bâti (12) avec les 12 vis fournies (M6x12)
(44), les écrous (45) et les rondelles plates (46) sur
le bâti (13) de la scie à ruban.
3. Relevez la machine, orientez-la correctement et
serrez fermement toutes les vis.
9.3 Montage des plaques de support et de la poi-
gnée de transport (fig. 3 + 5)
1. Vissez les plaques de support (29) pour la poi-
gnée de transport (10) sur la partie inférieure du
bâti (13). (fig. 5)
2. Vissez la première plaque sur le bord extérieur et
la deuxième plaque sur la première traverse.
3. Poussez la poignée de transport (10) dans les
plaques de support. Pour ce faire, tournez la poi-
gnée jusqu'à ce qu'elle soit entièrement rentrée.
(fig. 5)
9.4 Montage du dispositif de déplacement (fig. 3 +
5)
1. Fixez le dispositif de déplacement (11) du côté
gauche du bâti sur les pieds de bâti (36). Veillez à
ce que les roues ne touchent pas le sol.
2. Resserrez à nouveau les vis pour le dispositif de
déplacement (47).
9.5 Montage du plateau (fig. 3 + 6)
Matériau de montage (fourni) :
4 vis à six pans M 8 x 16 (49)
4 rondelles plates A 8,4 (50)
Prudence : risque de coincement !
1. Levez prudemment la table de scie (24).
2. Placez la table de scie (24) sur les points de fixa-
tion prévus. (Fig.6)
www.scheppach.com
3. Vissez les vis fournies (49) avec les rondelles
plates (50) dans les alésages prévus à cet effet et
serrez-les à la main.
4. Assurez-vous que le ruban de scie se déplace li-
brement et ne touche pas le plateau de table.
9.5.1 Alignement du plateau (fig. 8)
1. Placez une tige de bois droite d'env. 50 cm de long
sur la table.
2. Mettez l'arrière en butée contre le ruban de scie.
3. Placez un angle de butée (non fourni) sur la tige de
bois et sur le bord de la rainure de la table de scie.
4. Alignez la table au niveau de l'angle de butée et
serrez fermement toutes les vis à six pans avant
sur la table.
9.5.2 Réglage de la butée finale de 90°,
(fig. 9 + 10)
La vis d'ajustage (18) située à l'arrière de la machine
permet d'ajuster la table à angle droit par rapport au
ruban de scie.
Pour contrôler l'angle, vous aurez besoin d'un angle de
butée (non fourni).
1. Ouvrez le levier de serrage rapide de réglage
d'angle (23).
2. À l'aide du bouton de réglage d'angle (22), orientez
la table de scie (24) à un angle de 90° par rapport
au ruban de scie.
3. Desserrez l'écrou de la vis d'ajustage (18).
4. Réglez la hauteur de la vis d'ajustage (18) de sorte
que la tête de la vis touche la partie inférieure du
plateau.
5. Resserrez fermement l'écrou de la vis d'ajustage
(18).
6. Refermez le levier de serrage rapide de réglage
d'angle (23).
9.6 Montage du rail de guidage,
(fig. 3, 7, 11, 12)
1. Vissez les 4 vis papillon (35) d'env. 5 mm dans la
table de scie (24) avec pour chaque vis une ron-
delle plate (38). (fig. 11)
2. Placez le rail de guidage (7) afin qu'il soit en butée
contre la table de scie (24).
3. Serrez légèrement les vis papillon (35).
4. Fixez la partie pivotante (54) du rail de guidage à la
table de scie (24) à l'aide de deux vis (39) et deux
rondelles plates (40) (fig. 12).
5. Vissez le rail de guidage (7) sur la partie pivotante
(54). (Fig.7)
