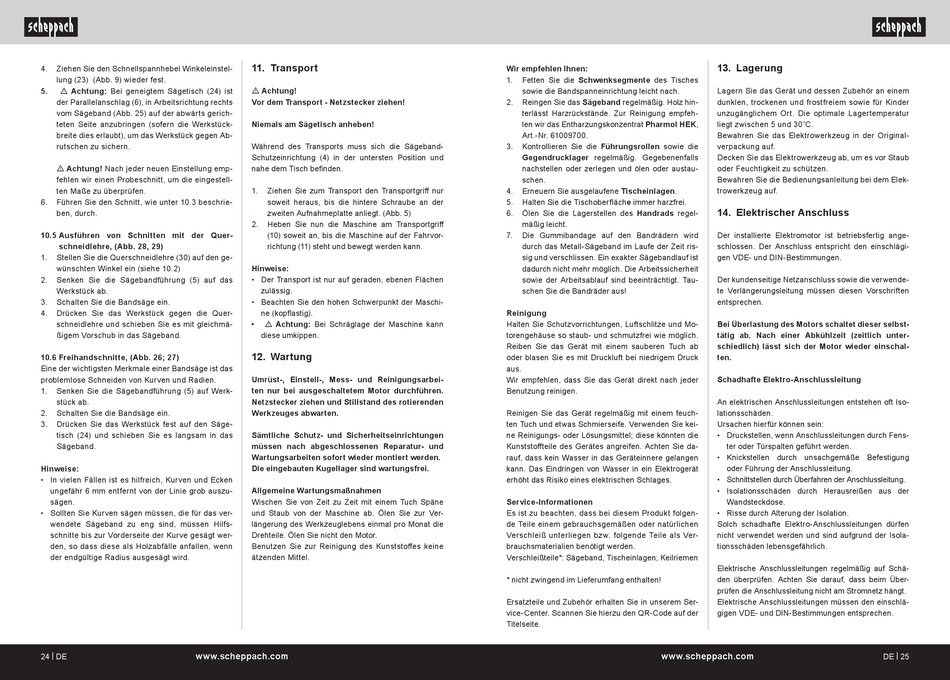

Scheppach BASA3 Original Bedienungsanleitung Seite 13

4. Ziehen Sie den Schnellspannhebel Winkeleinstel-
lung (23) (Abb. 9) wieder fest.
5. m Achtung: Bei geneigtem Sägetisch (24) ist
der Parallelanschlag (6), in Arbeitsrichtung rechts
vom Sägeband (Abb. 25) auf der abwärts gerich-
teten Seite anzubringen (sofern die Werkstück-
breite dies erlaubt), um das Werkstück gegen Ab-
rutschen zu sichern.
m Achtung! Nach jeder neuen Einstellung emp-
fehlen wir einen Probeschnitt, um die eingestell-
ten Maße zu überprüfen.
6. Führen Sie den Schnitt, wie unter 10.3 beschrie-
ben, durch.
10.5 Ausführen von Schnitten mit der Quer-
schneidlehre, (Abb. 28, 29)
1. Stellen Sie die Querschneidlehre (30) auf den ge-
wünschten Winkel ein (siehe 10.2)
2. Senken Sie die Sägebandführung (5) auf das
Werkstück ab.
3. Schalten Sie die Bandsäge ein.
4. Drücken Sie das Werkstück gegen die Quer-
schneidlehre und schieben Sie es mit gleichmä-
ßigem Vorschub in das Sägeband.
10.6 Freihandschnitte, (Abb. 26; 27)
Eine der wichtigsten Merkmale einer Bandsäge ist das
problemlose Schneiden von Kurven und Radien.
1. Senken Sie die Sägebandführung (5) auf Werk-
stück ab.
2. Schalten Sie die Bandsäge ein.
3. Drücken Sie das Werkstück fest auf den Säge-
tisch (24) und schieben Sie es langsam in das
Sägeband.
Hinweise:
• In vielen Fällen ist es hilfreich, Kurven und Ecken
ungefähr 6 mm entfernt von der Linie grob auszu-
sägen.
• Sollten Sie Kurven sägen müssen, die für das ver-
wendete Sägeband zu eng sind, müssen Hilfs-
schnitte bis zur Vorderseite der Kurve gesägt wer-
den, so dass diese als Holzabfälle anfallen, wenn
der endgültige Radius ausgesägt wird.
24 | DE www.scheppach.com
11. Transport
m Achtung!
Vor dem Transport - Netzstecker ziehen!
Niemals am Sägetisch anheben!
Während des Transports muss sich die Sägeband-
Schutzeinrichtung (4) in der untersten Position und
nahe dem Tisch befinden.
1. Ziehen Sie zum Transport den Transportgriff nur
soweit heraus, bis die hintere Schraube an der
zweiten Aufnahmeplatte anliegt. (Abb. 5)
2. Heben Sie nun die Maschine am Transportgriff
(10) soweit an, bis die Maschine auf der Fahrvor-
richtung (11) steht und bewegt werden kann.
Hinweise:
• Der Transport ist nur auf geraden, ebenen Flächen
zulässig.
• Beachten Sie den hohen Schwerpunkt der Maschi-
ne (kopflastig).
• m Achtung: Bei Schräglage der Maschine kann
diese umkippen.
12. Wartung
Umrüst-, Einstell-, Mess- und Reinigungsarbei-
ten nur bei ausgeschaltetem Motor durchführen.
Netzstecker ziehen und Stillstand des rotierenden
Werkzeuges abwarten.
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und
Wartungsarbeiten sofort wieder montiert werden.
Die eingebauten Kugellager sind wartungsfrei.
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
Wir empfehlen Ihnen:
1. Fetten Sie die Schwenksegmente des Tisches
sowie die Band spann einrichtung leicht nach.
2. Reingen Sie das Sägeband regelmäßig. Holz hin-
terlässt Harzrückstände. Zur Reinigung empfeh-
len wir das Entharzungskonzentrat Pharmol HEK,
Art.-Nr. 61009700.
3. Kontrollieren Sie die Führungsrollen sowie die
Gegendrucklager regelmäßig. Gegebenenfalls
nachstellen oder zerlegen und ölen oder austau-
schen.
4. Erneuern Sie ausgelaufene Tischeinlagen.
5. Halten Sie die Tischoberfläche immer harzfrei.
6. Ölen Sie die Lagerstellen des Handrads regel-
mäßig leicht.
7. Die Gummibandage auf den Bandrädern wird
durch das Metall-Sägeband im Laufe der Zeit ris-
sig und verschlissen. Ein exakter Sägebandlauf ist
dadurch nicht mehr möglich. Die Arbeitssicherheit
sowie der Arbeitsablauf sind beeinträchtigt. Tau-
schen Sie die Bandräder aus!
Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-
torengehäuse so staub- und schmutzfrei wie möglich.
Reiben Sie das Gerät mit einem sauberen Tuch ab
oder blasen Sie es mit Druckluft bei niedrigem Druck
aus.
Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem feuch-
ten Tuch und etwas Schmierseife. Verwenden Sie kei-
ne Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten Sie da-
rauf, dass kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät
erhöht das Risiko eines elektrischen Schlages.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Sägeband, Tischeinlagen; Keilriemen
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
www.scheppach.com
13. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30˚C.
Bewahren Sie das Elektrowerkzeug in der Original-
verpackung auf.
Decken Sie das Elektrowerkzeug ab, um es vor Staub
oder Feuchtigkeit zu schützen.
Bewahren Sie die Bedienungsanleitung bei dem Elek-
trowerkzeug auf.
14. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwende-
te Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Bei Überlastung des Motors schaltet dieser selbst-
tätig ab. Nach einer Abkühlzeit (zeitlich unter-
schiedlich) lässt sich der Motor wieder einschal-
ten.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DlN-Bestimmungen entsprechen.
