13.2.10 Beheizte Messgasleitung
13.2.11 Sicherungsautomaten wiedereinschalten
13.2.12 Drehmomente für Verschraubungen
Endress+Hauser
Tabelle 23: Anschlussklemme - CAN-Schnittstellen, RS485 Schnittstelle
Leiter
starr
flexibel mit Aderendhülsen
flexibel mit Aderendhülsen mit
Isolierkragen
Tabelle 24: Messgasleitung - Eigenschaften
Messgasleitung
Länge
Umgebungstemperatur
Arbeitstemperatur
Temperaturregelung
Spannungsversorgung
Leistungsaufnahme
Explosionsschutz
Überblick

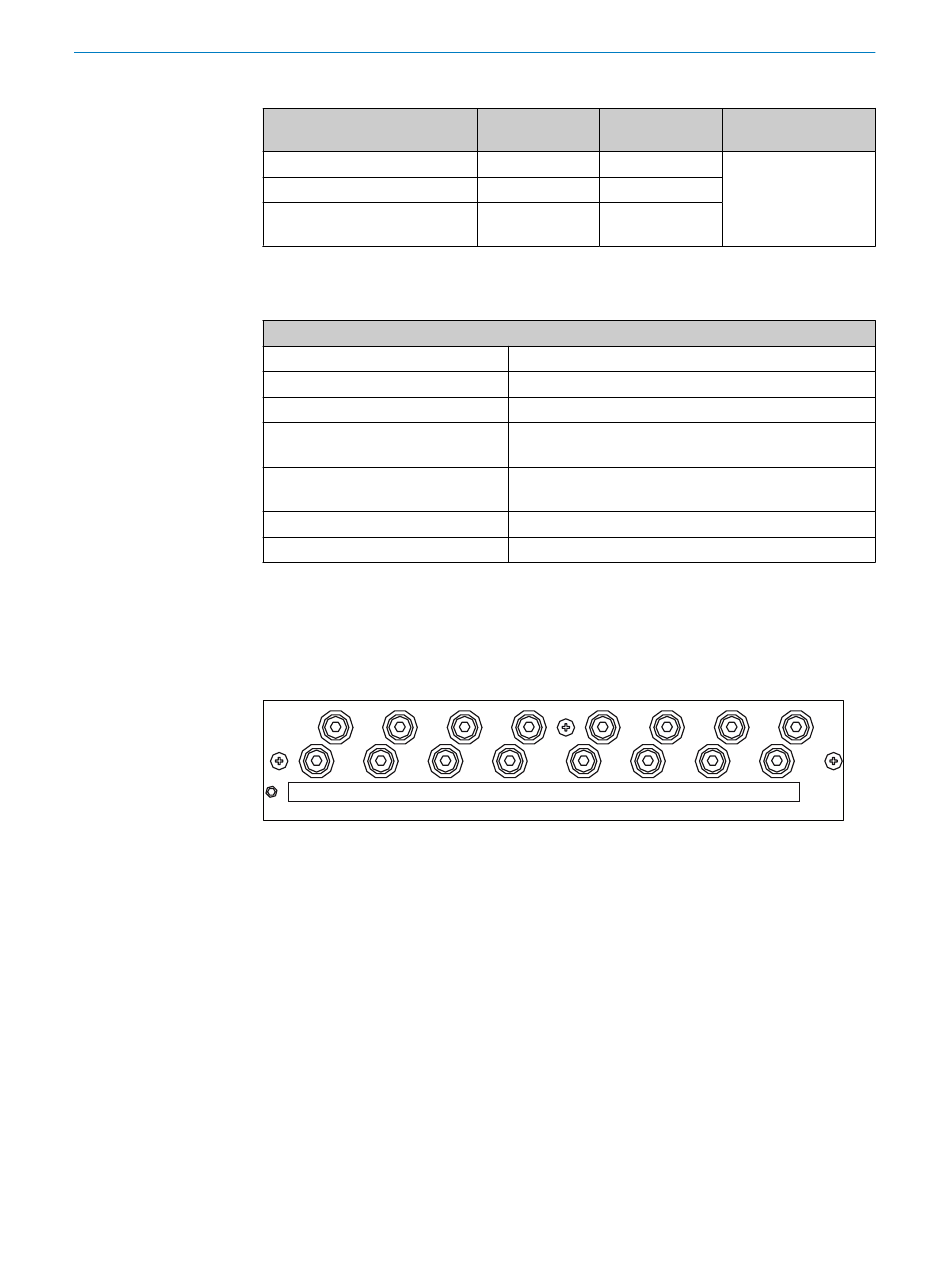

Die Sicherungsautomaten befinden sich unten an der Elektronikeinheit.
Die Sicherungsautomaten sind beschriftet.
ELECTRONIC TUBE 1 FILTER / PROBE 1
Vorgehensweise
Wenn ein Sicherungsautomat ausgelöst hat
1. Stift des Sicherungsautomaten eindrücken.
2. Wird der Sicherungsautomat dadurch nicht wiedereingeschaltet, einige Minuten
warten (Abkühlphase) und Stift erneut eindrücken.
3. Wird der Sicherungsautomat dadurch nicht wiedereingeschaltet, die Baugruppe
überprüfen und gegebenenfalls erneuern.
Überblick
Alle Schraubenverbindungen bei denen auf Zeichnungen oder Montageanweisungen
kein Anziehmoment oder keine Vorspannkraft angegeben ist, sind nach VDI 2230
anzuziehen.
Ausgenommen von dieser Regelung sind alle Verbindungen mit Schrauben, die nicht im
eigentlichen Sinne Schraubenverbindungen sind. Also Spannbänder, Kabelverschrau‐
bungen, Einschraubverschraubungen, Gasanschlüsse, Schrauben für Platinen etc. Hier
Querschnitt in Querschnitt in
mm AWG
2
0,14 ... 1,5 28 ... 16
0,25 ... 1,5 26 ... 16
0,25 ... 0,75 26 ... 19
Max. 50 m , längere Messgasleitungen auf Anfrage
–20 ... +50 °C
Max. 170 °C
1 x Pt100
1 x Pt100 für Temperaturbegrenzer
230 V
Optional 115 V
90 VA/m
II 2G Ex 60079-30-1 eb IIC T3 Gb
TUBE 2 FILTER / PROBE 2 TUBE 3
TECHNISCHE DATEN
Anzugsdrehmoment
Nm
0,22 ... 0,25
CELL DEVICE
