5.4.8 Prüfgase anschließen
Endress+Hauser

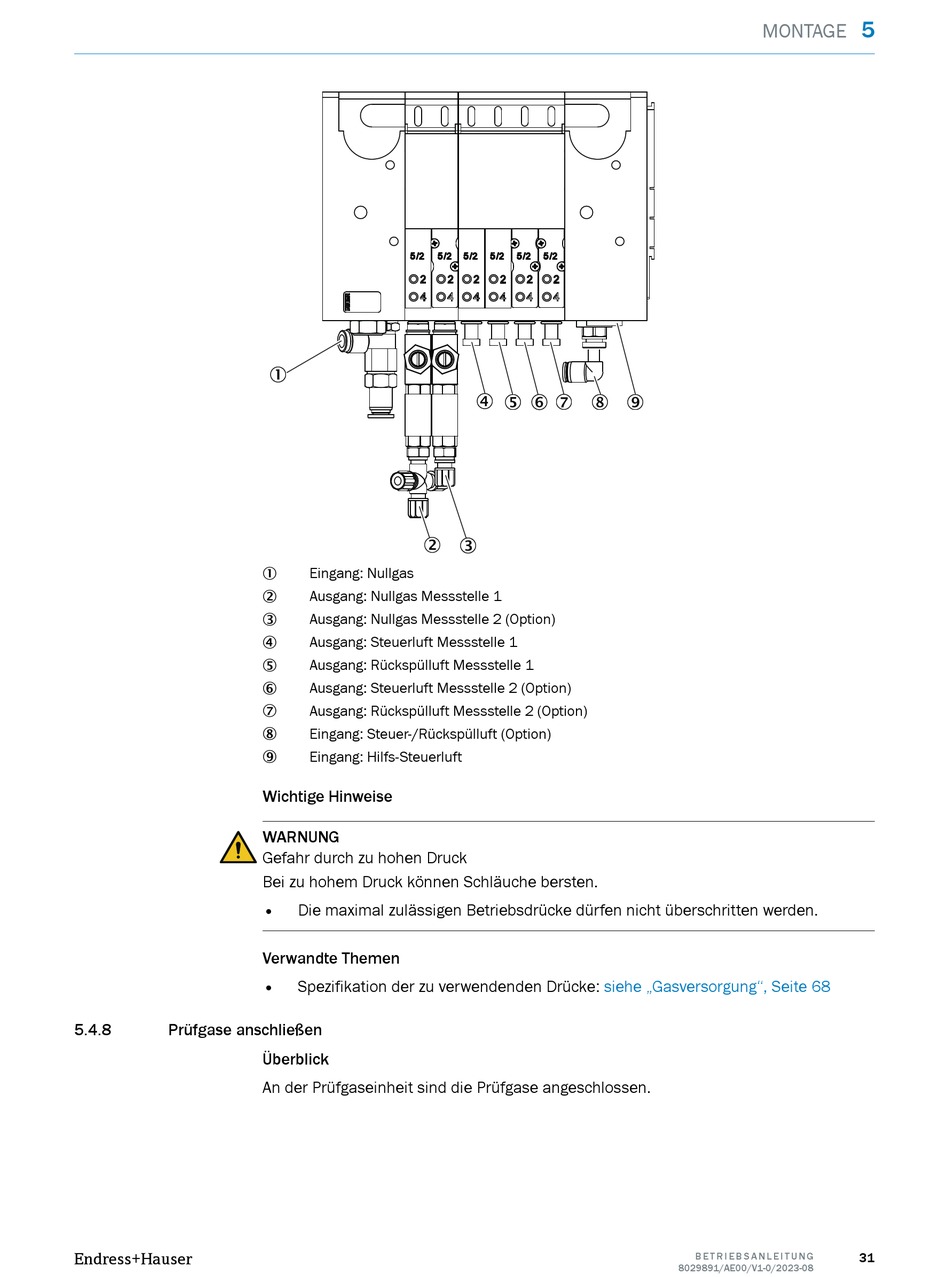

Eingang: Nullgas
1
Ausgang: Nullgas Messstelle 1
2
Ausgang: Nullgas Messstelle 2 (Option)
3
Ausgang: Steuerluft Messstelle 1
4
Ausgang: Rückspülluft Messstelle 1
5
Ausgang: Steuerluft Messstelle 2 (Option)
6
Ausgang: Rückspülluft Messstelle 2 (Option)
7
Eingang: Steuer-/Rückspülluft (Option)
8
Eingang: Hilfs-Steuerluft
9
Wichtige Hinweise
WARNUNG
Gefahr durch zu hohen Druck
Bei zu hohem Druck können Schläuche bersten.
• Die maximal zulässigen Betriebsdrücke dürfen nicht überschritten werden.
Verwandte Themen
• Spezifikation der zu verwendenden Drücke:
Überblick
An der Prüfgaseinheit sind die Prüfgase angeschlossen.
MONTAGE
siehe „Gasversorgung", Seite 68
