Abgasausgang anschließen
32
B E T R I E B S A N L E I T U N G
8029891/AE00/V1-0/2023-08

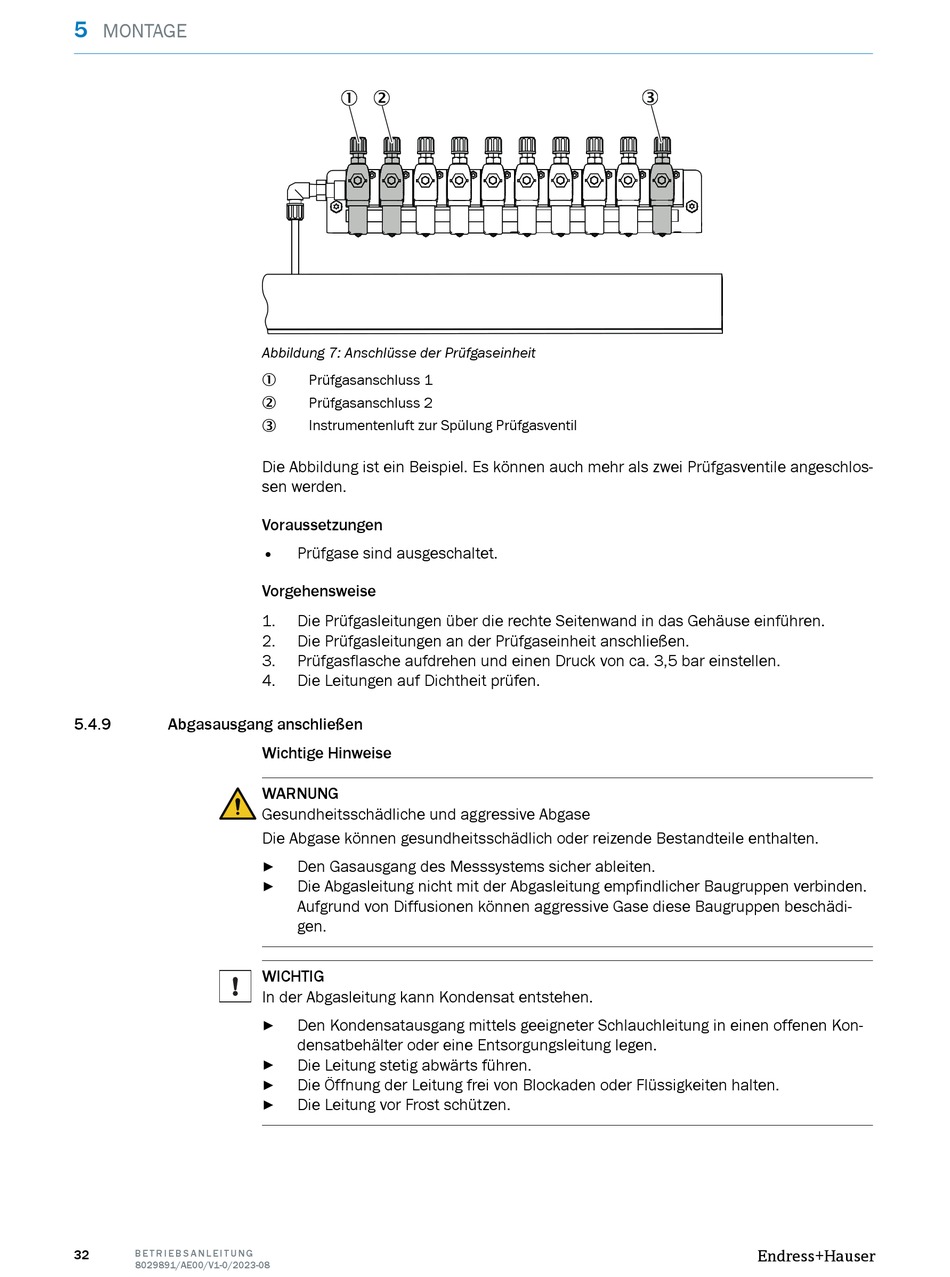

Abbildung 7: Anschlüsse der Prüfgaseinheit
Prüfgasanschluss 1
1
Prüfgasanschluss 2
2
Instrumentenluft zur Spülung Prüfgasventil
3
Die Abbildung ist ein Beispiel. Es können auch mehr als zwei Prüfgasventile angeschlos‐
sen werden.
Voraussetzungen
•
Prüfgase sind ausgeschaltet.
Vorgehensweise
1.
Die Prüfgasleitungen über die rechte Seitenwand in das Gehäuse einführen.
2.
Die Prüfgasleitungen an der Prüfgaseinheit anschließen.
3.
Prüfgasflasche aufdrehen und einen Druck von ca. 3,5 bar einstellen.
4.
Die Leitungen auf Dichtheit prüfen.
Wichtige Hinweise
WARNUNG
Gesundheitsschädliche und aggressive Abgase
Die Abgase können gesundheitsschädlich oder reizende Bestandteile enthalten.
Den Gasausgang des Messsystems sicher ableiten.
►
Die Abgasleitung nicht mit der Abgasleitung empfindlicher Baugruppen verbinden.
►
Aufgrund von Diffusionen können aggressive Gase diese Baugruppen beschädi‐
gen.
WICHTIG
In der Abgasleitung kann Kondensat entstehen.
Den Kondensatausgang mittels geeigneter Schlauchleitung in einen offenen Kon‐
►
densatbehälter oder eine Entsorgungsleitung legen.
Die Leitung stetig abwärts führen.
►
Die Öffnung der Leitung frei von Blockaden oder Flüssigkeiten halten.
►
Die Leitung vor Frost schützen.
►
