PRODUKTBESCHREIBUNG

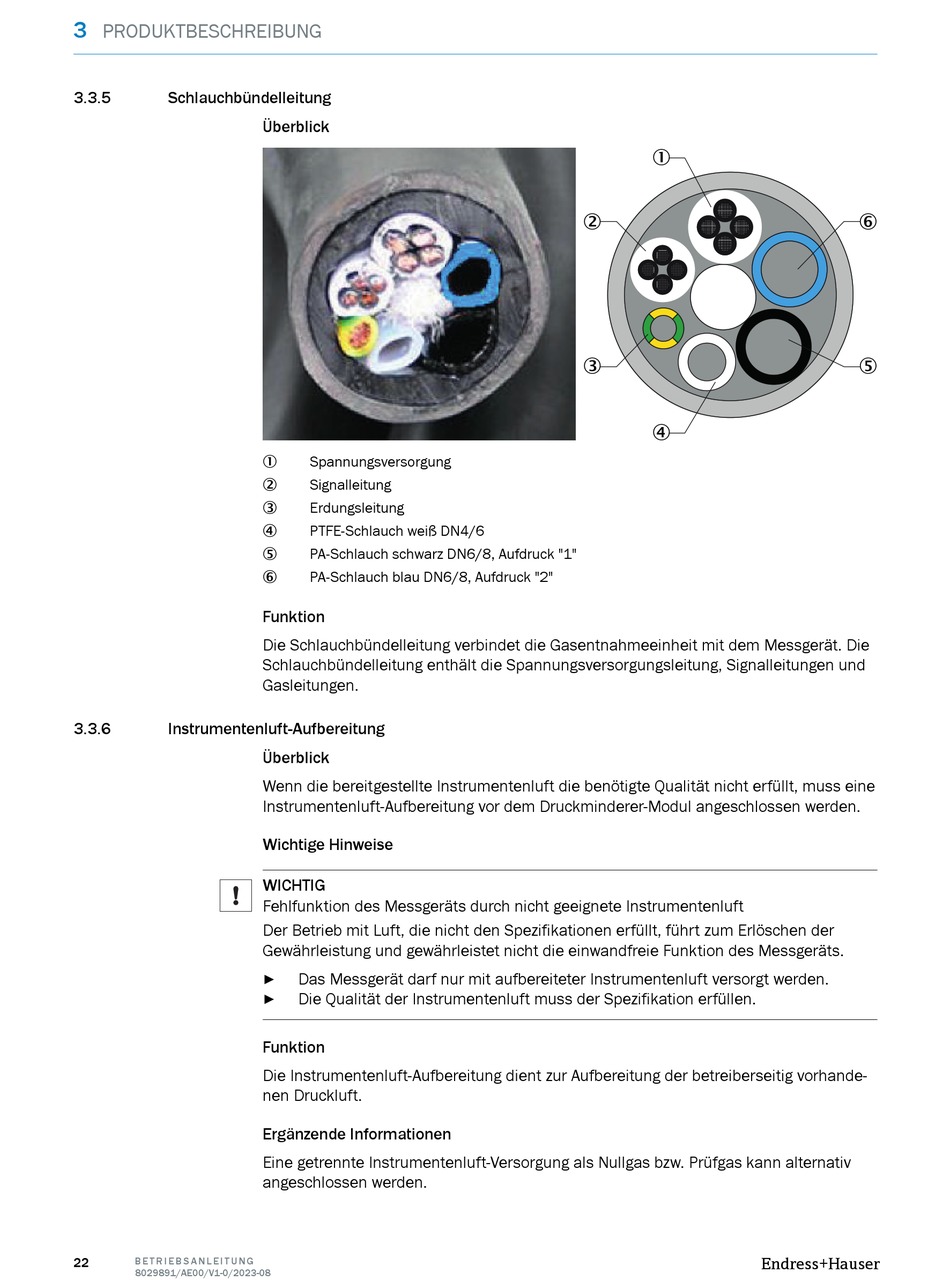

3.3.5 Schlauchbündelleitung
3.3.6 Instrumentenluft-Aufbereitung
22 B E T R I E B S A N L E I T U N G
8029891/AE00/V1-0/2023-08
Überblick
Spannungsversorgung
1
Signalleitung
2
Erdungsleitung
3
PTFE-Schlauch weiß DN4/6
4
PA-Schlauch schwarz DN6/8, Aufdruck "1"
5
PA-Schlauch blau DN6/8, Aufdruck "2"
6
Funktion
Die Schlauchbündelleitung verbindet die Gasentnahmeeinheit mit dem Messgerät. Die
Schlauchbündelleitung enthält die Spannungsversorgungsleitung, Signalleitungen und
Gasleitungen.
Überblick
Wenn die bereitgestellte Instrumentenluft die benötigte Qualität nicht erfüllt, muss eine
Instrumentenluft-Aufbereitung vor dem Druckminderer-Modul angeschlossen werden.
Wichtige Hinweise
WICHTIG
Fehlfunktion des Messgeräts durch nicht geeignete Instrumentenluft
Der Betrieb mit Luft, die nicht den Spezifikationen erfüllt, führt zum Erlöschen der
Gewährleistung und gewährleistet nicht die einwandfreie Funktion des Messgeräts.
Das Messgerät darf nur mit aufbereiteter Instrumentenluft versorgt werden.
►
Die Qualität der Instrumentenluft muss der Spezifikation erfüllen.
►
Funktion
Die Instrumentenluft-Aufbereitung dient zur Aufbereitung der betreiberseitig vorhande‐
nen Druckluft.
Ergänzende Informationen
Eine getrennte Instrumentenluft-Versorgung als Nullgas bzw. Prüfgas kann alternativ
angeschlossen werden.
1
2
3
4
