MONTAGE
5.4.5 Schlauchbündelleitung verlegen
28 B E T R I E B S A N L E I T U N G
8029891/AE00/V1-0/2023-08
Rohr demontieren
1. Sicherungsring eindrücken.
2. Rohr herausziehen.
Wichtige Hinweise
GEFAHR
Durch nicht explosionsgeschützte Installation elektrischer Geräte und Leitungen außer‐
halb des überdruckgekapselten Analysenschrankes besteht Explosionsgefahr.
Die Schlauchbündelleitung muss an der Gasentnahmeeinheit in den dafür vorge‐
►
sehenen explosionsgeschützten Anschlusskasten eingeführt und alle Anschlüsse
müssen innerhalb dieses Anschlusskastens hergestellt werden.
Anschließend ist die Kabeleinführung dicht zu verschließen und der Deckel des
►
Anschlusskastens wieder fest aufzuschrauben.
An der anderen Seite muss die Schlauchbündelleitung in das überdruckgekapselte
►
Gehäuse eingeführt und alle Anschlüsse müssen innerhalb des überdruckgekap‐
selten Gehäuses hergestellt werden.
WICHTIG
Die Leitung vor Beschädigung (Scheuern durch Vibration, mechanische Belastung)
schützen.
Vorgehensweise
1. Die Schlauchbündelleitung von der Gasentnahmeeinheit zum Messgerät verlegen.
An der Gasentnahmeeinheit werden 2 m zusätzliche Länge benötigt für die
°
internen Leitungen.
Ab dem Gehäuseeingang des Messgeräts werden 1,5 m zusätzliche Länge
°
benötigt für die internen Leitungen.
2. Mindestbiegeradius von 300 mm beachten.
≥ 100 mm

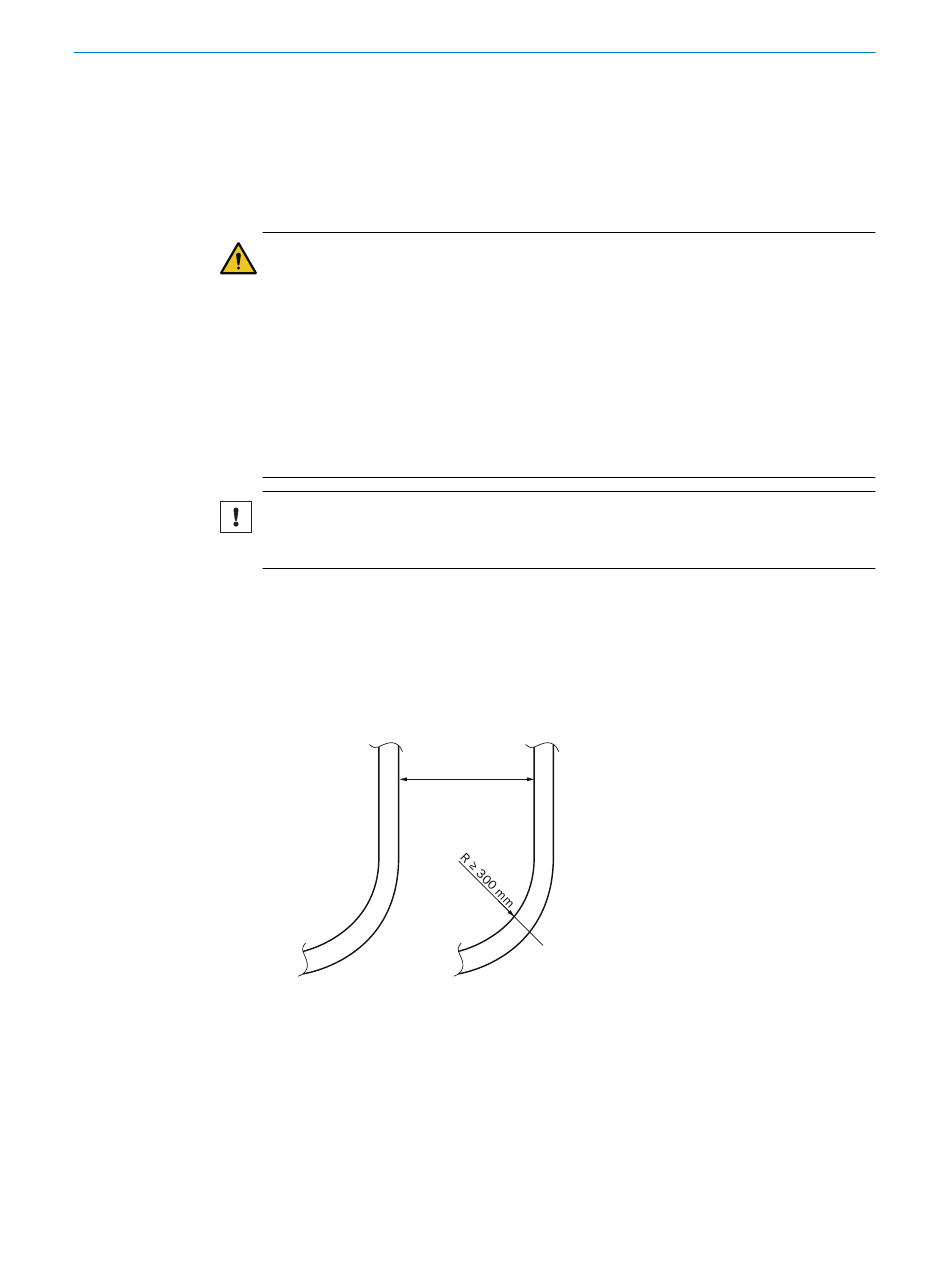

Abbildung 6: Leitungen – Abstand und Biegeradius
3. Schlauchbündelleitung entsprechend befestigen (z. B. an Kabeltrassen).
