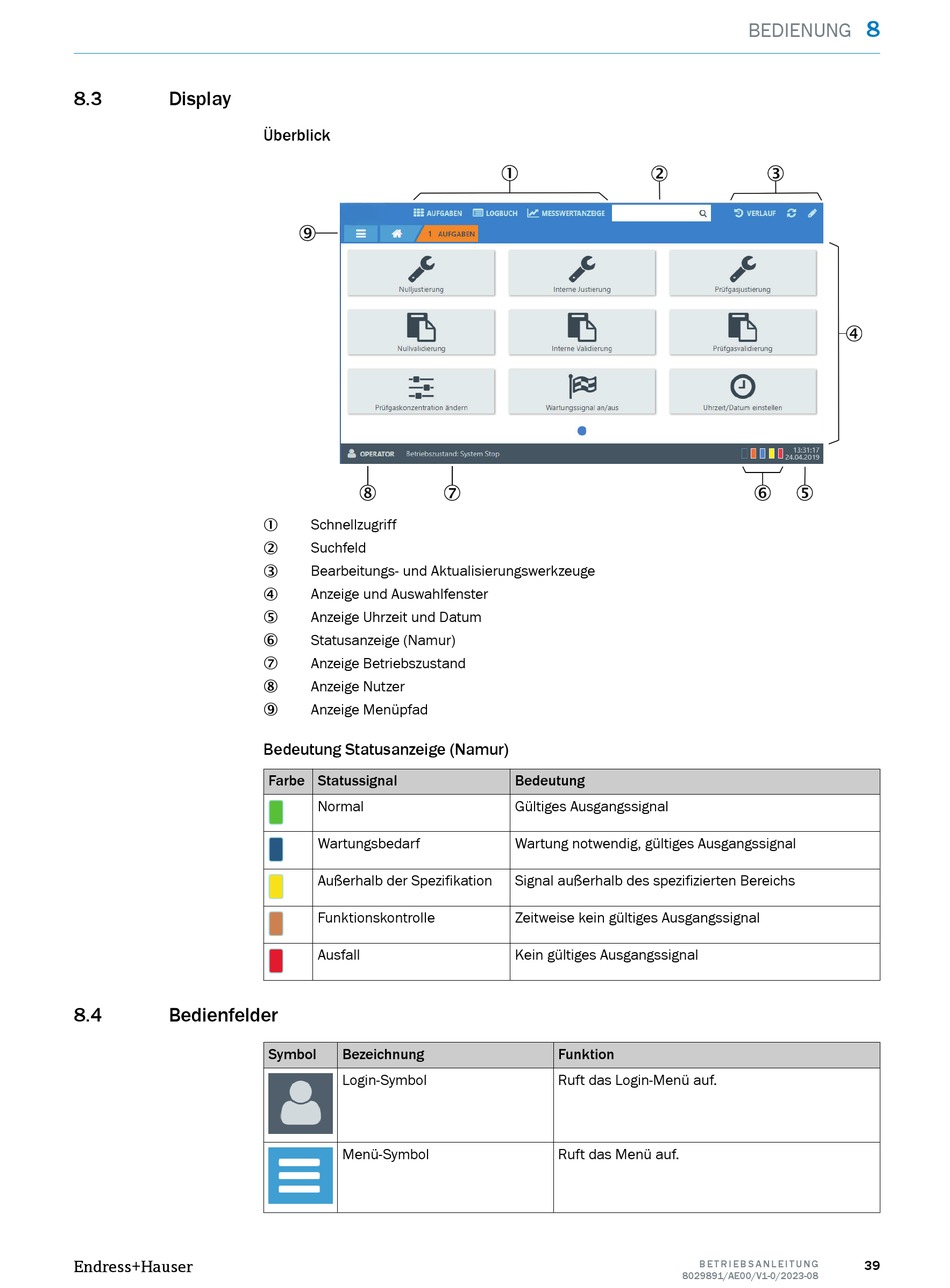

8.3 Display
8.4 Bedienfelder
Endress+Hauser
Überblick
Schnellzugriff
1
Suchfeld
2
Bearbeitungs- und Aktualisierungswerkzeuge
3
Anzeige und Auswahlfenster
4
Anzeige Uhrzeit und Datum
5
Statusanzeige (Namur)
6
Anzeige Betriebszustand
7
Anzeige Nutzer
8
Anzeige Menüpfad
9
Bedeutung Statusanzeige (Namur)
Farbe Statussignal
Normal
Wartungsbedarf
Außerhalb der Spezifikation
Funktionskontrolle
Ausfall
Symbol Bezeichnung
Login-Symbol
Menü-Symbol
Bedeutung
Gültiges Ausgangssignal
Wartung notwendig, gültiges Ausgangssignal
Signal außerhalb des spezifizierten Bereichs
Zeitweise kein gültiges Ausgangssignal
Kein gültiges Ausgangssignal
Funktion
Ruft das Login-Menü auf.
Ruft das Menü auf.
8029891/AE00/V1-0/2023-08
8
BEDIENUNG
B E T R I E B S A N L E I T U N G 39
