Edelstahlverschraubung montieren
5.4.4
Steckverschraubung (pneumatisch) verwenden
Endress+Hauser
8.
Spannungsversorgung, Pt100 und Erdung gemäß der Systemdokumentation
anschließen. Die elektrischen Leitungen und Signalleitungen in den Kabelkanal
legen.
9.
Messgasleitung mit der Schrumpf-Kabeldurchführung verschrumpfen.
10. Isolationstest durchführen. (Ziel ≥20 MΩ)
11. Der Heizelementwiderstands sollte ungefähr 25 Ω über 20 m betragen.
12. Pt100-Leistungstest durchführen.
Überblick

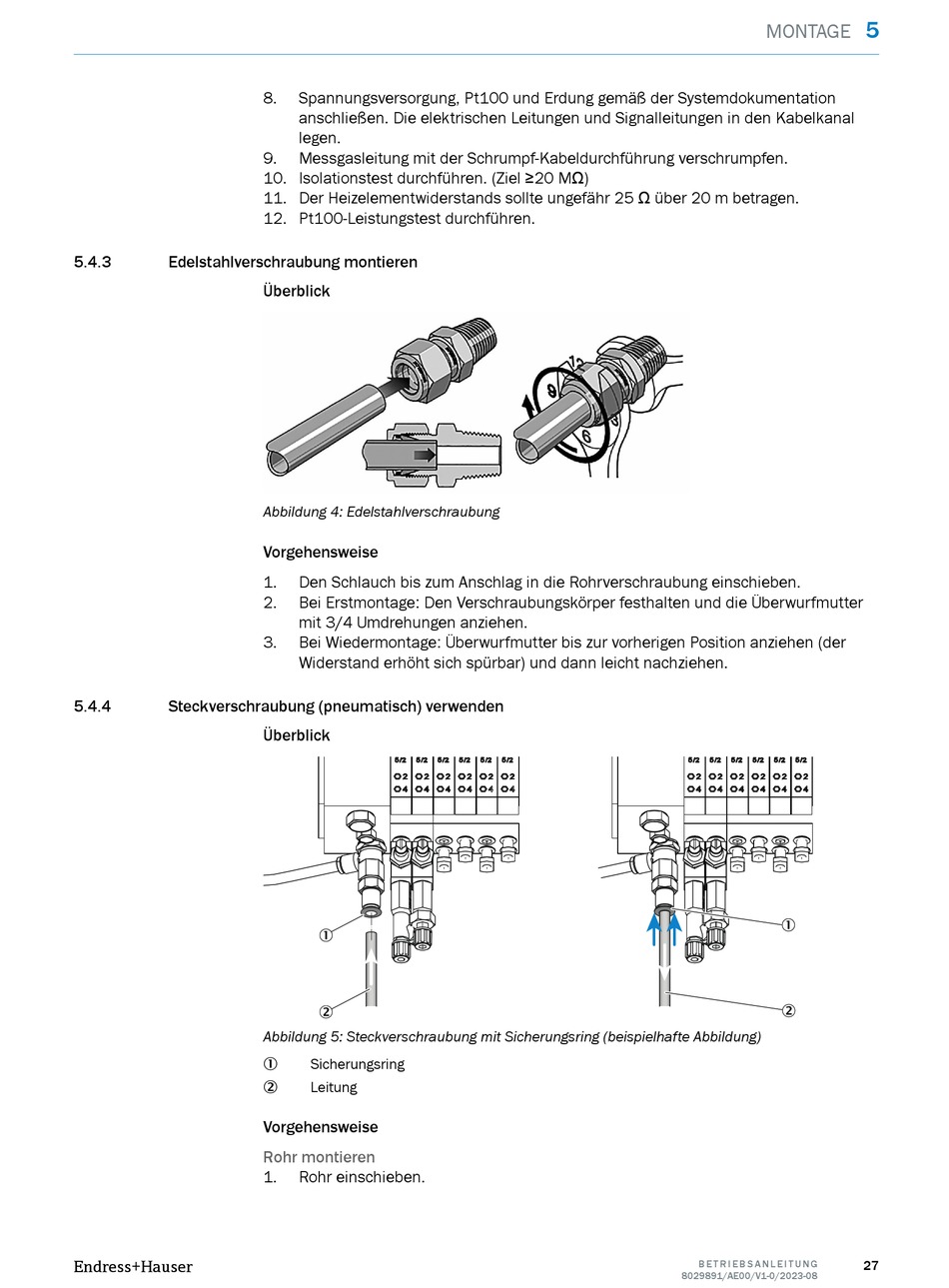

Abbildung 4: Edelstahlverschraubung
Vorgehensweise
1.
Den Schlauch bis zum Anschlag in die Rohrverschraubung einschieben.
2.
Bei Erstmontage: Den Verschraubungskörper festhalten und die Überwurfmutter
mit 3/4 Umdrehungen anziehen.
3.
Bei Wiedermontage: Überwurfmutter bis zur vorherigen Position anziehen (der
Widerstand erhöht sich spürbar) und dann leicht nachziehen.
Überblick
Abbildung 5: Steckverschraubung mit Sicherungsring (beispielhafte Abbildung)
Sicherungsring
1
Leitung
2
Vorgehensweise
Rohr montieren
1.
Rohr einschieben.
MONTAGE
