8
BEDIENUNG
8.5 Messwertanzeige
40 B E T R I E B S A N L E I T U N G
8029891/AE00/V1-0/2023-08
Symbol Bezeichnung
Home-Symbol
Schnellzugriff Aufgaben
Schnellzugriff Logbuch
Schnellzugriff Messwertanzeige
Suchfeld
Verlauf
Aktualisieren
Bearbeiten
Überblick

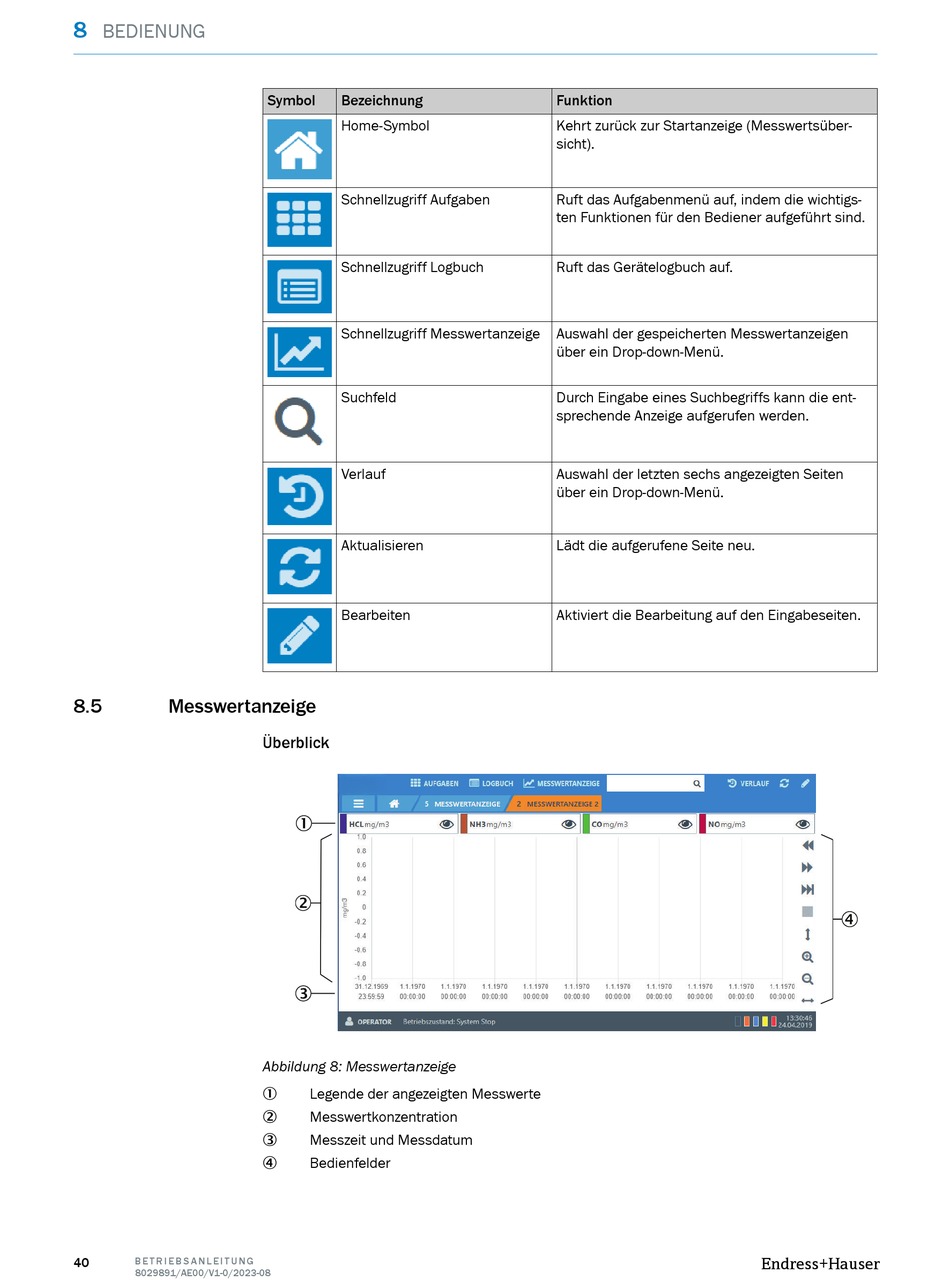

Abbildung 8: Messwertanzeige
Legende der angezeigten Messwerte
1
Messwertkonzentration
2
Messzeit und Messdatum
3
Bedienfelder
4
Funktion
Kehrt zurück zur Startanzeige (Messwertsüber‐
sicht).
Ruft das Aufgabenmenü auf, indem die wichtigs‐
ten Funktionen für den Bediener aufgeführt sind.
Ruft das Gerätelogbuch auf.
Auswahl der gespeicherten Messwertanzeigen
über ein Drop-down-Menü.
Durch Eingabe eines Suchbegriffs kann die ent‐
sprechende Anzeige aufgerufen werden.
Auswahl der letzten sechs angezeigten Seiten
über ein Drop-down-Menü.
Lädt die aufgerufene Seite neu.
Aktiviert die Bearbeitung auf den Eingabeseiten.
