Endress+Hauser Levelflex FMP51 Technische Information Seite 97

Levelflex FMP51, FMP52, FMP54
Stab- oder Koaxsonde
LN ≤ 6 m (20 ft)
Position 1. Messpunkt • FMP51/FMP52/FMP54 ohne Gasphasenkompensation/FMP55:
A = 350 mm (13,8 in)
• FMP54 mit Gasphasenkompensation, L
A = 600 mm (23,6 in)
• FMP54 mit Gasphasenkompensation, L
A = 850 mm (33,5 in)
Position 2. Messpunkt zentral zwischen 1. und 3. Messpunkt
Position 3. Messpunkt gemessen von unten:
C = 250 mm (9,84 in)
Minimaler Messbereich B ≥ 400 mm (15,7 in)
Minimale Sondenlänge LN ≥ 1 000 mm (39,4 in)
5-Punkt Linearitätsprotokoll
Endress+Hauser
Teilbare Stabsonde
LN > 6 m (20 ft)
ref
ref
gemessen von oben:
A+B = 5 750 mm (226 in)
B ≥ 400 mm (15,7 in)
LN ≥ 1 000 mm (39,4 in)
Die Position der Messpunkte kann um ±1 cm (±0,04 in) variieren.
• Bei Stab- und Seilsonden erfolgt die Linearitätsprüfung mit dem Komplettgerät
• Für teilbare Stabsonden wird anstelle der Original- eine Referenzstabsonde verwendet
• Bei Koaxsonden wird die Elektronik des Geräts während der Prüfung an eine Referenzstab-
sonde montiert und damit die Linearitätsprüfung durchgeführt
• Die Linearitätsprüfung erfolgt unter Referenzbedingungen
Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 5-
Punkt Linearitätsprotokoll gewählt wurde.
Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt.
Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer-
den. Wenn diese Angaben fehlen, werden stattdessen sondenabhängige Standardwerte verwendet..

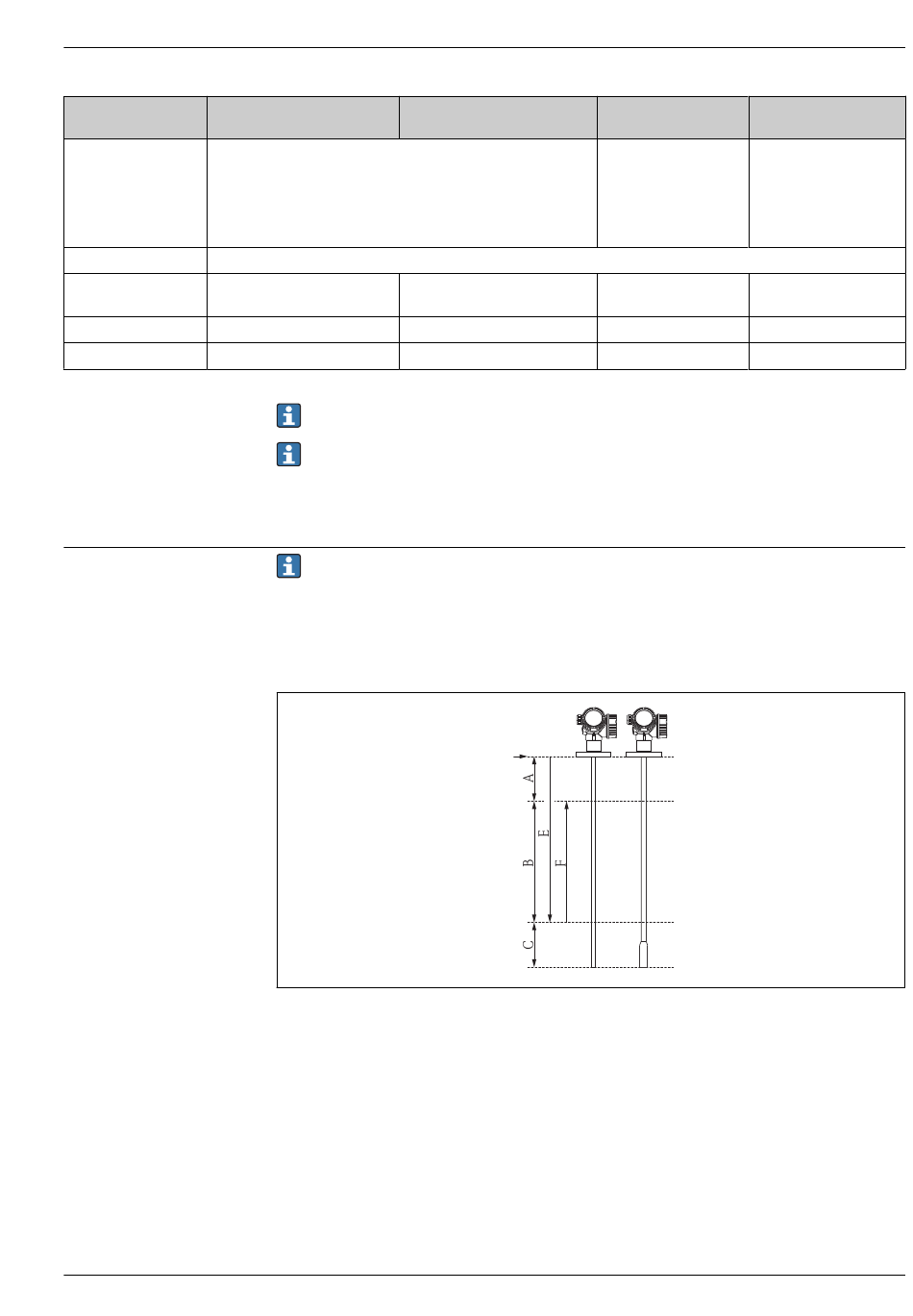

Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:
A Abstand vom Referenzpunkt R zur 100%-Marke
B Messbereich
C Abstand vom Sondenende zur 0%-Marke
E Abgleich Leer
F Abgleich Voll
R Referenzpunkt der Messung
Seilsonde
LN ≤ 6 m (20 ft)
A = 350 mm (13,8 in)
= 300 mm (11 in):
= 550 mm (21 in):
gemessen von unten:
C = 500 mm (19,7 in)
B ≥ 400 mm (15,7 in)
LN ≥ 1 250 mm (49,2 in) LN ≥ 1 250 mm (49,2 in)
R
Seilsonde
LN > 6 m (20 ft)
A = 350 mm (13,8 in)
gemesen von oben:
A+B = 5 500 mm (217 in)
B ≥ 400 mm (15,7 in)
A0014673
97
