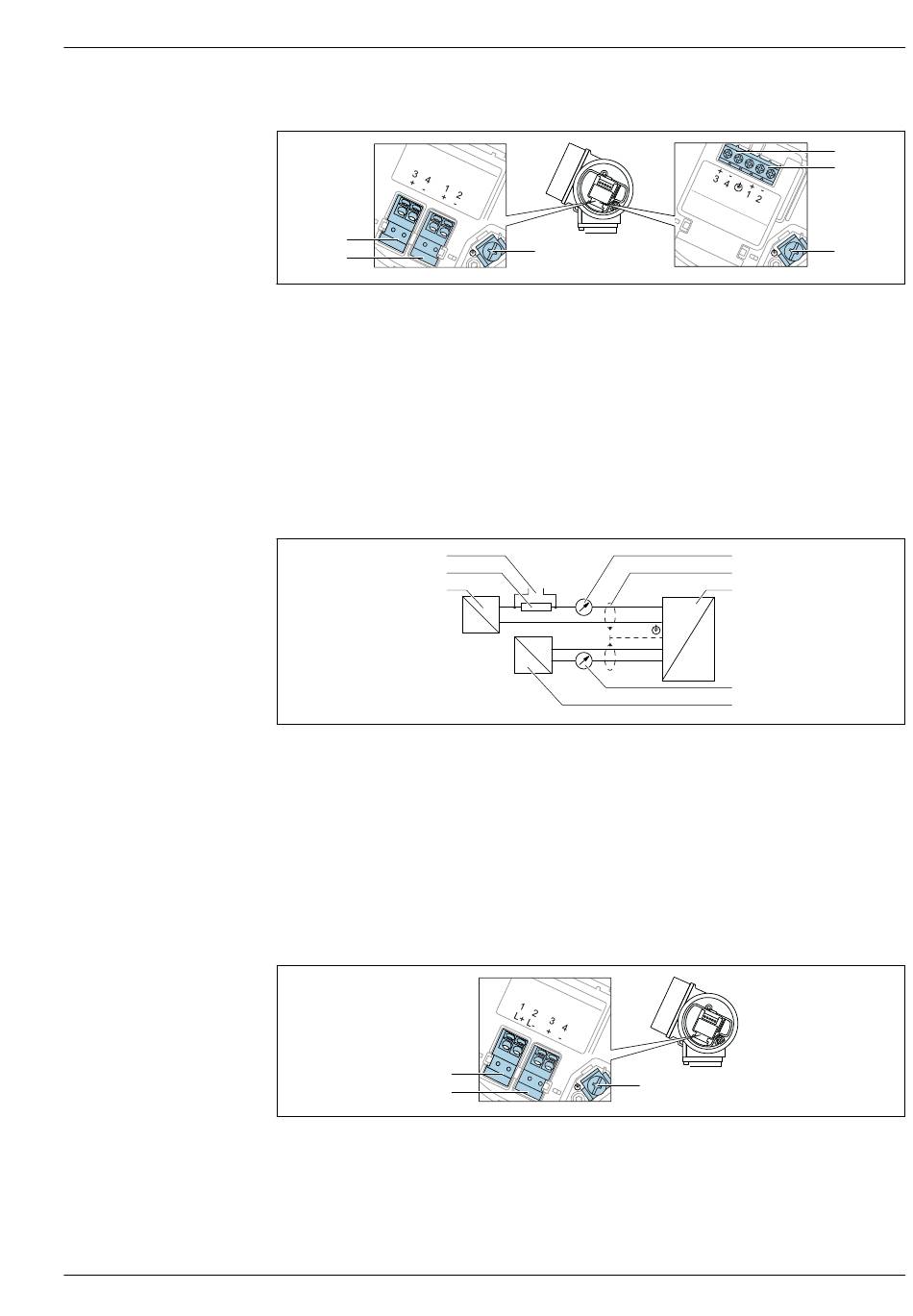

Klemmenbelegung 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA
A
2
1
 18 Klemmenbelegung 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss Stromausgang 1, 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungs-
schutz
2 Anschluss Stromausgang 2, 4 ... 20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3 Anschluss Stromausgang 2, 4 ... 20 mA: Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss Stromausgang 1, 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungs-
schutz
5 Anschlussklemme für Kabelschirm
Blockschaltbild 4 ... 20 mA HART + 4 ... 20 mA analog (optional)
3
2
1
 19 Blockschaltbild 4 ... 20 mA HART + 4 ... 20 mA analog
1 Speisetrenner für Spannungsversorgung, Stromausgang 1; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Analoges Anzeigeinstrument; maximale Bürde beachten
8 Speisetrenner für Spannungsversorgung, Stromausgang 2; Klemmenspannung beachten
Klemmenbelegung 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V
2
1
 20 Klemmenbelegung 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V
1 Anschluss 4 ... 20 mA HART (aktiv): Klemmen 3 und 4
2 Anschluss Hilfsenergie: Klemmen 1 und 2
3 Anschlussklemme für Kabelschirm
