Gerätestecker
24
HART-Loop-Converter HMX50
Die dynamischen Variablen des HART-Protokolls können mit Hilfe des HART Loop Converters
HMX50 in einzelne 4 ... 20 mA-Stränge entkoppelt werden. Die Zuordnung der Variablen zum
Stromausgang und die Definition der Messbereiche der einzelnen Parameter erfolgt im HMX50.
HART
26

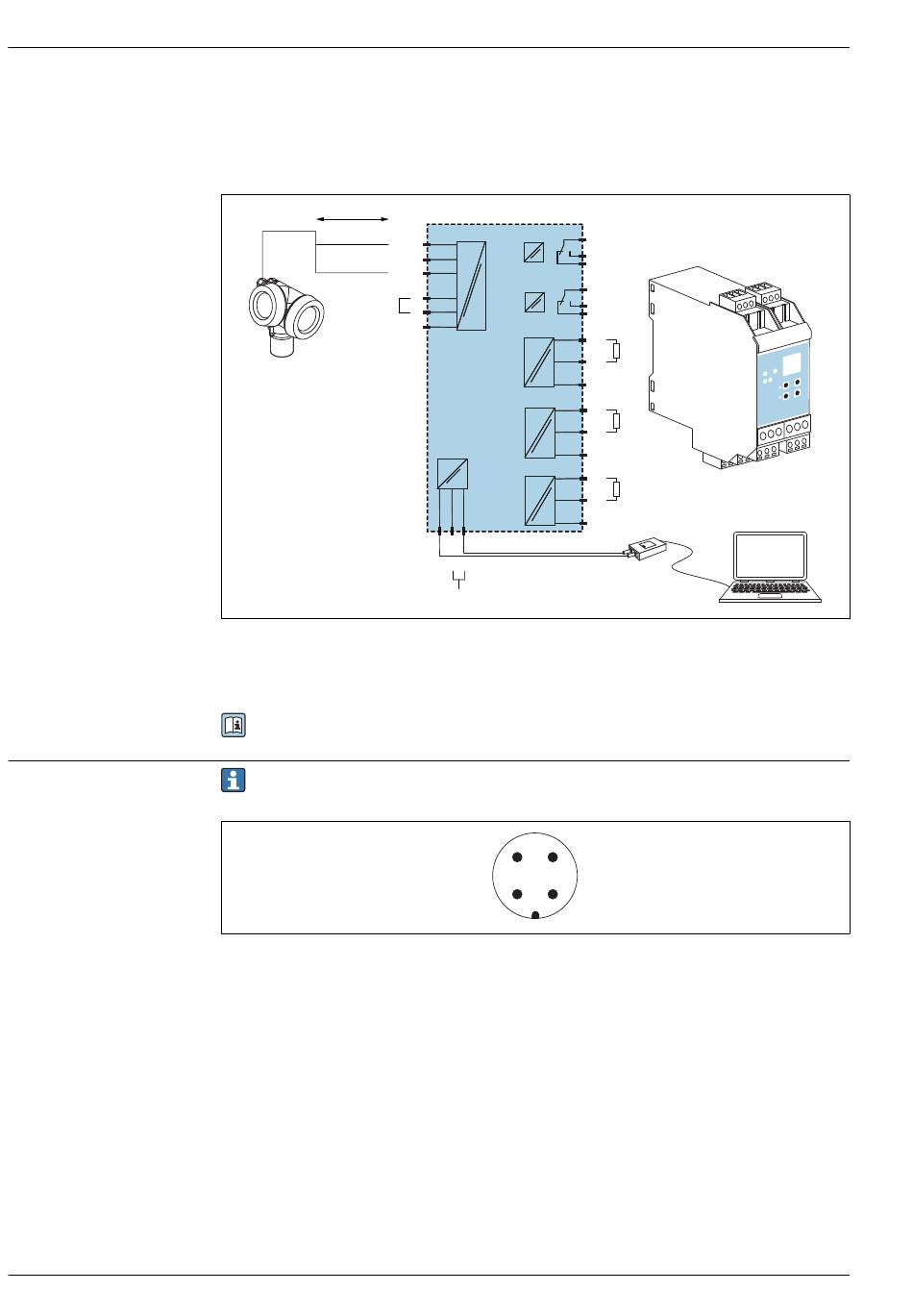

Anschlussbeispiel HMX50: Passives 2-Leitergerät und Stromausgänge als Stromquelle beschaltet
Der HART Loop Converter HMX50 ist über die Bestell-Nummer 71063562 erhältlich.
Weiterführende Dokumentation: TI00429F und BA00371F.
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um das Sig-
nalkabel anzuschließen.
27
Pinbelegung Stecker M12
1
Signal +
2
Nicht belegt
3
Signal -
4
Erde
+
1
+
2
-
3
4
5
6
HART
22 23 24
24V DC
4
3
1
2
Levelflex FMP51, FMP52, FMP54
10
HMX50
11
12
16
17
18
7
8
9
13
14
15
19
20
21
FXA195
Endress+Hauser
A0023287
A0011175
