Levelflex FMP51, FMP52, FMP54
Endress+Hauser
Für Seilsonden 4 mm (¹⁄₆ in) oder 6 mm (¹⁄₄ in) mit PA>Stahl :
Durchmesser D = 20 mm (0,8 in)
Bestellnummer Zubehör:
52014249
Für Seilsonden 6 mm (¹⁄₄ in) oder 8 mm (¹⁄₃ in) mit PA>Stahl:
Durchmesser D = 25 mm (1 in)
Bestellnummer Zubehör:
52014250
Wegen der Gefahr elektrostatischer Aufladung ist die Isolierhülse nicht für den Einsatz im explosi-
onsgefährdeten Bereich geeignet! Hier ist die Sonde zuverlässig geerdet zu befestigen.
Das Montagekit kann auch direkt mit dem Gerät bestellt werden (Produktstruktur Levelflex,
Merkmal 620 "Zubehör beigelegt", Ausprägung PG "Montagekit, isoliert, Seil").
Zentrierstern
Zentrierstern PEEK ⌀ 48 ... 95 mm (1,89 ... 3,74 in)
verwendbar für:
• FMP51
• FMP54

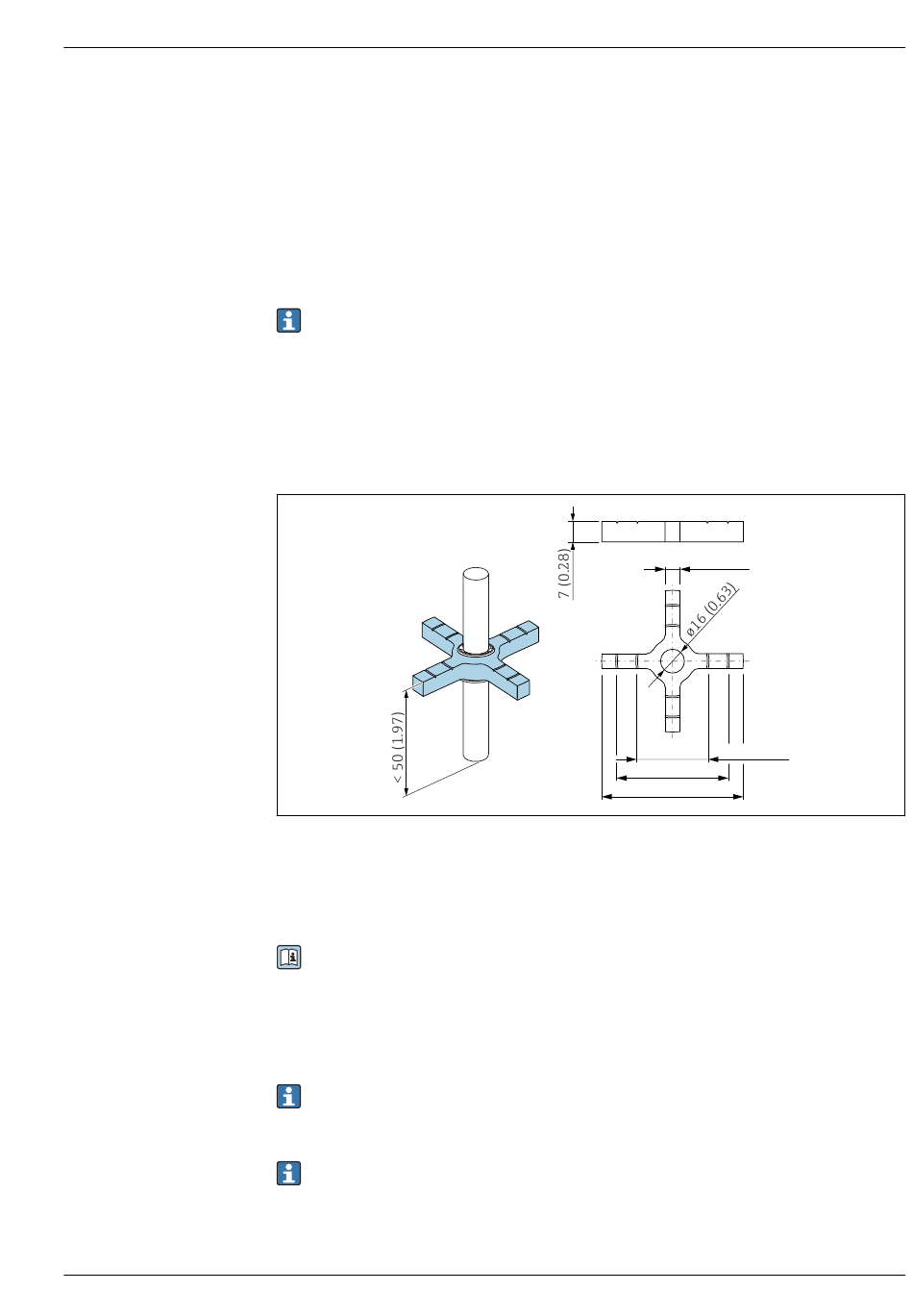

 70 Abmessungen; Zentrierstern PEEK ⌀ 48 ... 95 mm (1,89 ... 3,74 in)
Der Zentrierstern passt für Sonden mit Stabdurchmesser 16 mm (0,6 in) und kann in Rohren von
DN50 bis DN100 eingesetzt werden. Markierungen ermöglichen ein einfaches Zuschneiden. Damit
kann der Zentrierstern an den Rohrdurchmesser angepasst werden.
Zu Einzelheiten: SD02316F
• Werkstoff Zentrierstern: PEEK
• Werkstoff Sicherungsringe: PH15-7Mo (UNS S15700)
• Zulässiger Prozesstemperaturbereich: –60 ... +250 °C (–76 ... +482 °F)
Bestellnummer Zubehör:
71069064
Wird der Zentrierstern in einem Bypass eingesetzt, so ist er unterhalb des unteren Bypassab-
gangs zu positionieren. Dies ist bei der Wahl der Sondenlänge zu berücksichtigen. Generell
sollte der Zentrierstern nicht höher als 50 mm (1.97") vom Sondenende montiert werden. Es
wird empfohlen, den PEEK-Zentrierstern nicht im Messbereich der Stabsonde einzusetzen.
Der PEEK-Zentrierstern kann auch direkt mit dem Gerät bestellt werden (Produktstruktur
Levelflex, Merkmal 610 "Zubehör montiert", Ausprägung OD). In diesem Fall ist er nicht mit den
Sicherungsringen auf dem Stab befestigt, sondern mit einer Sechskantschraube (A4-70) und
einer Nord-Lock-Scheibe (1.4547) am Ende des Sondenstabs befestigt.
10 (0.39)
ø48 (1.89)
ø75 (2.95)
ø95 (3.74)
A0014576
