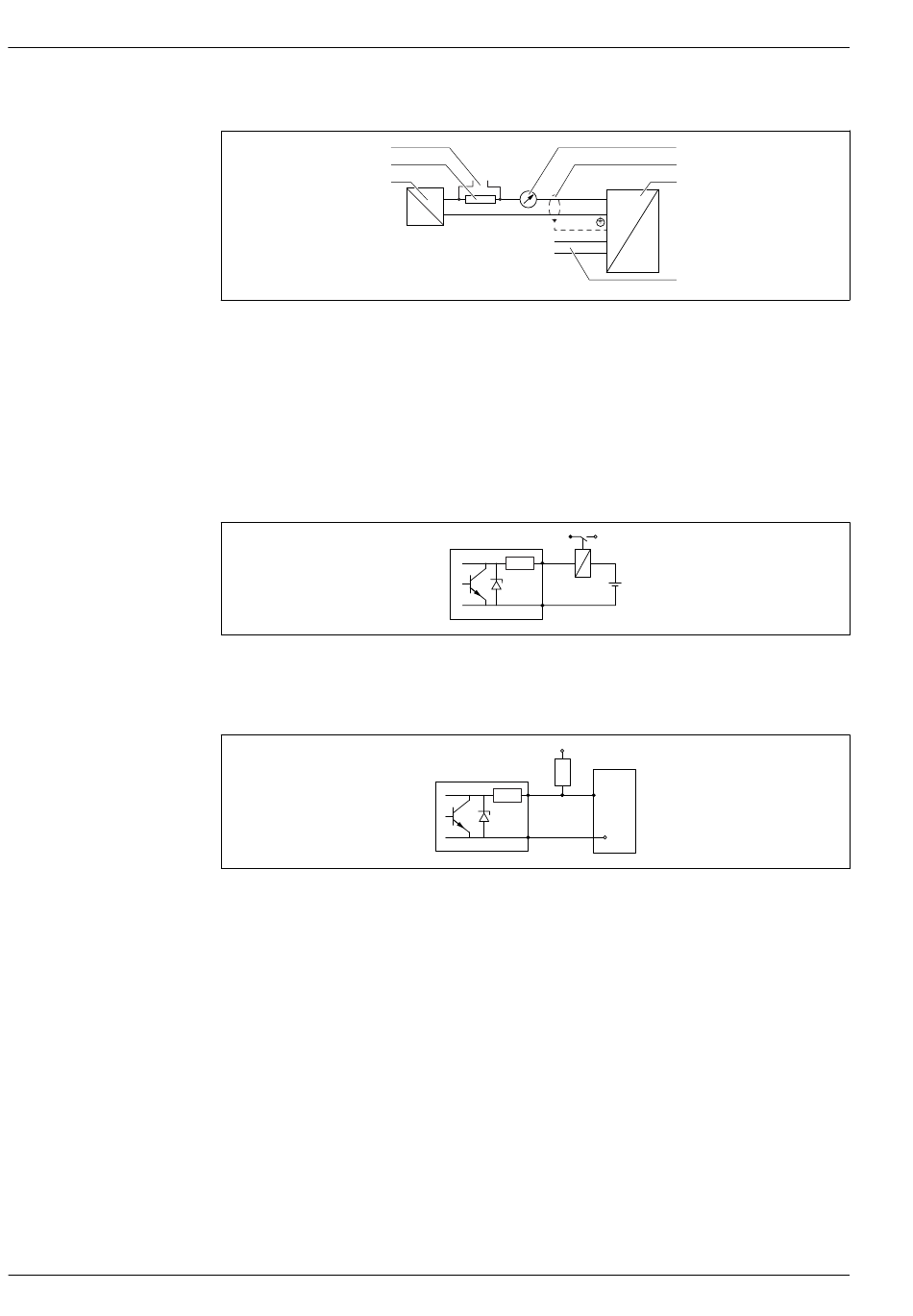

Blockschaltbild 4 ... 20 mA HART, Schaltausgang (optional)
3
2
1
 15 Blockschaltbild 4 ... 20 mA HART, Schaltausgang
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Schaltausgang (Open Collector)
Anschlussbeispiel Relais
 16 Anschlussbeispiel Relais
Anschlussbeispiel Digitaleingang
 17 Anschlussbeispiel Digitaleingang
1 Pull-up-Widerstand
2 Schalteingang
