Endress+Hauser Levelflex FMP51 Technische Information Seite 63

Levelflex FMP51, FMP52, FMP54
Gerät
FMP54
[bar] ([psi]) p
420 (6090)
400 (5800)
380 (5510)
350 (5075)
320 (4640)
300 (4350)
-196 -100
(-321) (-148)

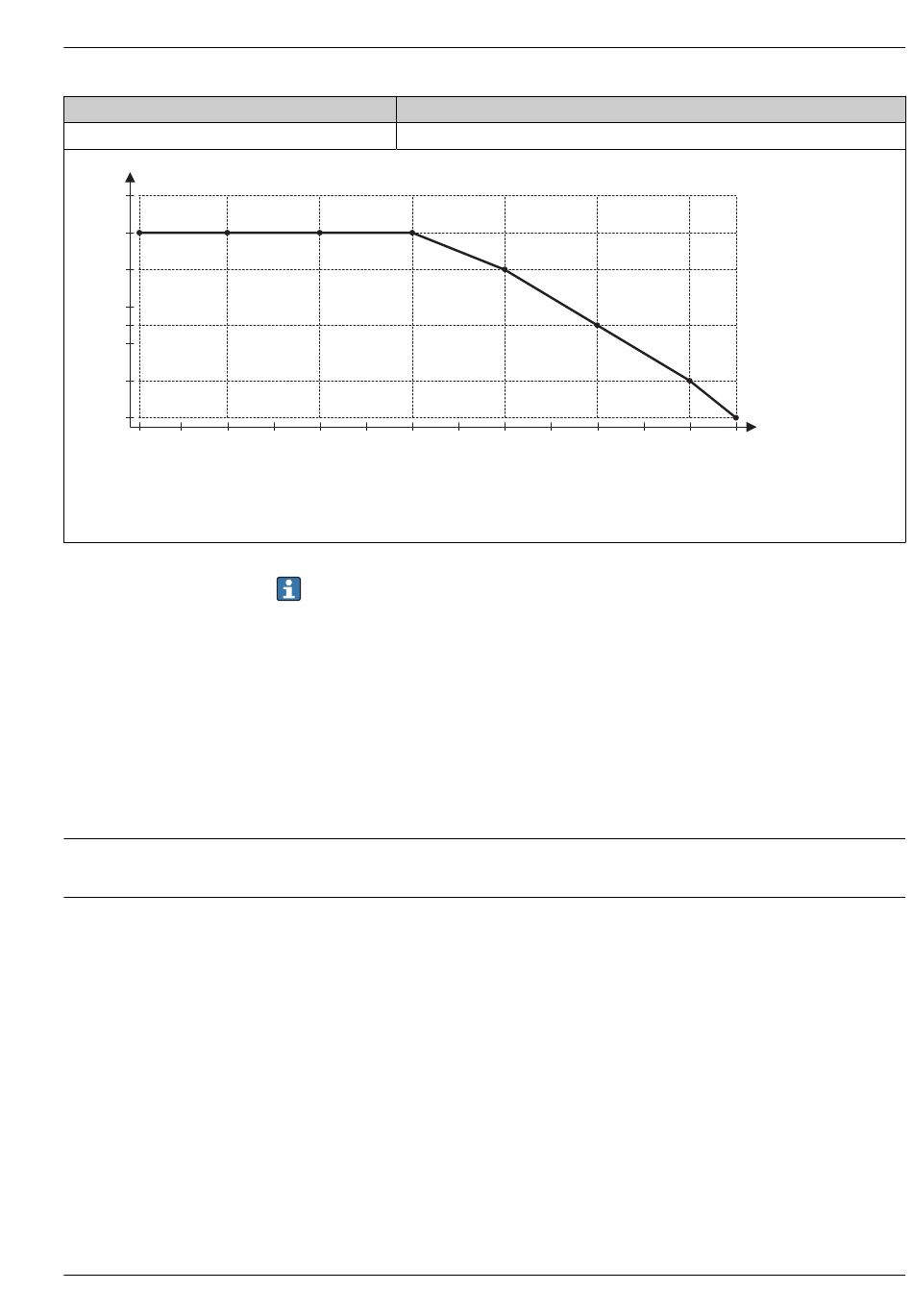

 41 Zulässiger Prozessdruck in Abhängigkeit von der Prozesstemperatur
p zulässiger Prozessdruck
T Prozesstemperatur
p
Dielektrizitätszahl
Dehnung der Seilsonde
Endress+Hauser
Prozessdruck
–1 ... 400 bar (–14,5 ... 5 800 psi)
0 +100
(+32) (+212)
Der angegebene Prozessdruckbereich kann durch die Auswahl des Prozessanschlusses reduziert
werden. Der maximale Betriebsdruck (MWP), der auf dem Typenschild angegeben ist, bezieht
sich auf eine Bezugstemperatur von 20 °C, für ASME-Flansche 100 °F. Die Druck-Temperatur-
abhängigkeit beachten.
Die bei höheren Temperaturen zugelassenen Druckwerte, können folgenden Normen entnom-
men werden:
• EN 1092-1 Tab. G.4.1-x
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der
EN 1092-1 Tab. G.3.1-1 unter 13E0 eingruppiert. Die chemische Zusammensetzung der bei-
den Werkstoffe kann identisch sein.
• ASME B 16.5a Tab. 2-2.2 F316
• ASME B 16.5a Tab. 2.3.8 N10276
• JIS B 2220
• mit Koaxsonde: ε ≥ 1,4
r
• Stab- und Seilsonde: ε ≥ 1,6 (beim Einbau in Rohre DN ≤ 150 mm (6 in): ε
r
Dehnung der Seilsonden durch Temperatur
Längung durch Temperaturerhöhung von 30 °C (86 °F) auf 150 °C (302 °F): 2 mm/m (0,08 in/ft)
Seillänge
200 300
(+392) (+572)
T p
[°C]
400 450
([°F])
(+752) (+842)
≥ 1,4)
r
A0014005
63
