Endress+Hauser Levelflex FMP51 Technische Information Seite 19

Levelflex FMP51, FMP52, FMP54
Endress+Hauser

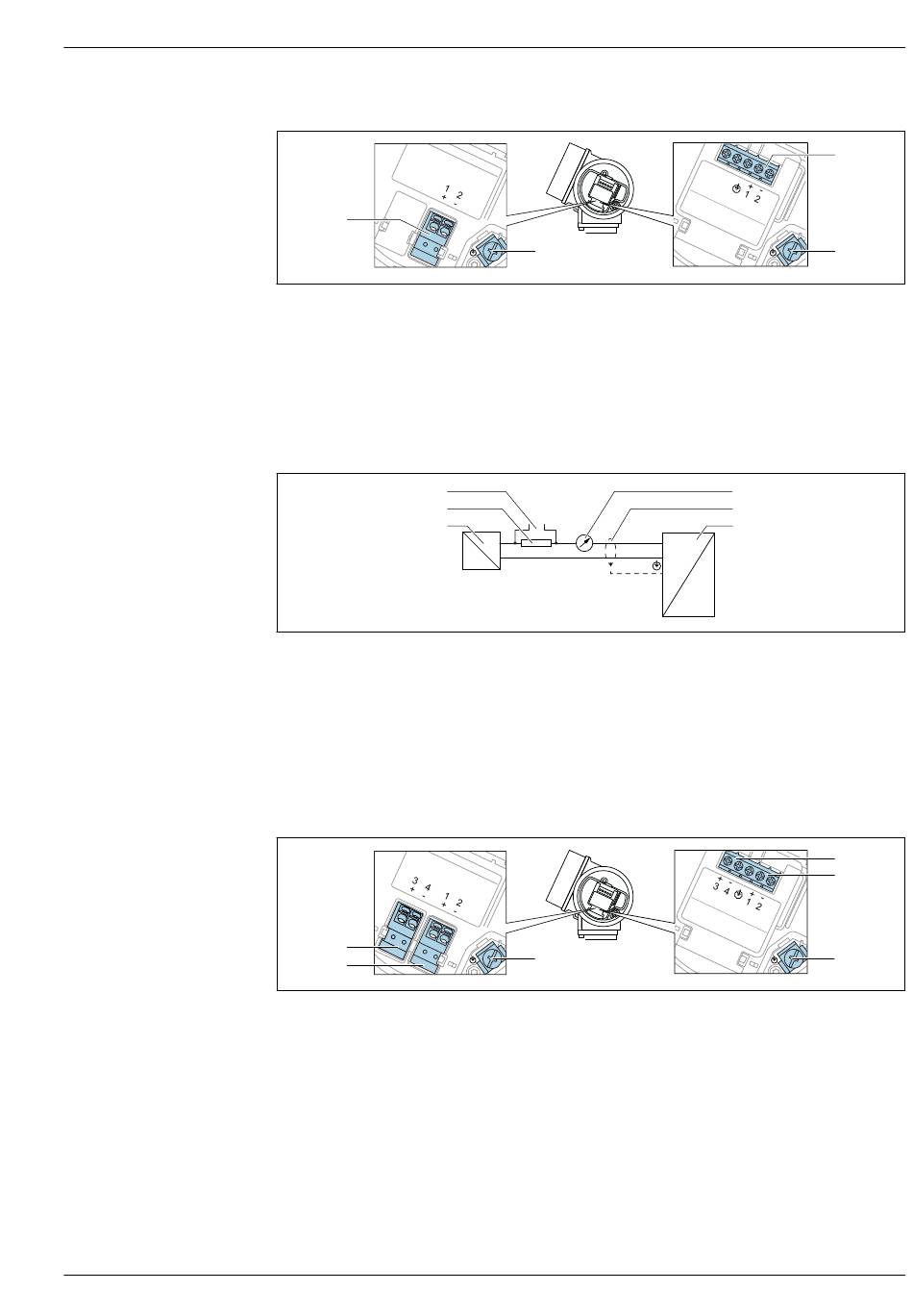

Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A
1
 12 Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3 Anschlussklemme für Kabelschirm
Blockschaltbild 4 ... 20 mA HART
3
2
1
 13 Blockschaltbild 4 ... 20 mA HART
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A
2
1
 14 Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
5 Anschlussklemme für Kabelschirm
3
+ +
1
- -
2
5
B
2
3
4
5
6
I
Y
B 3
4
5
A0036498
A0036499
A0036500
