Endress+Hauser Levelflex FMP51 Technische Information Seite 46

46
Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden.

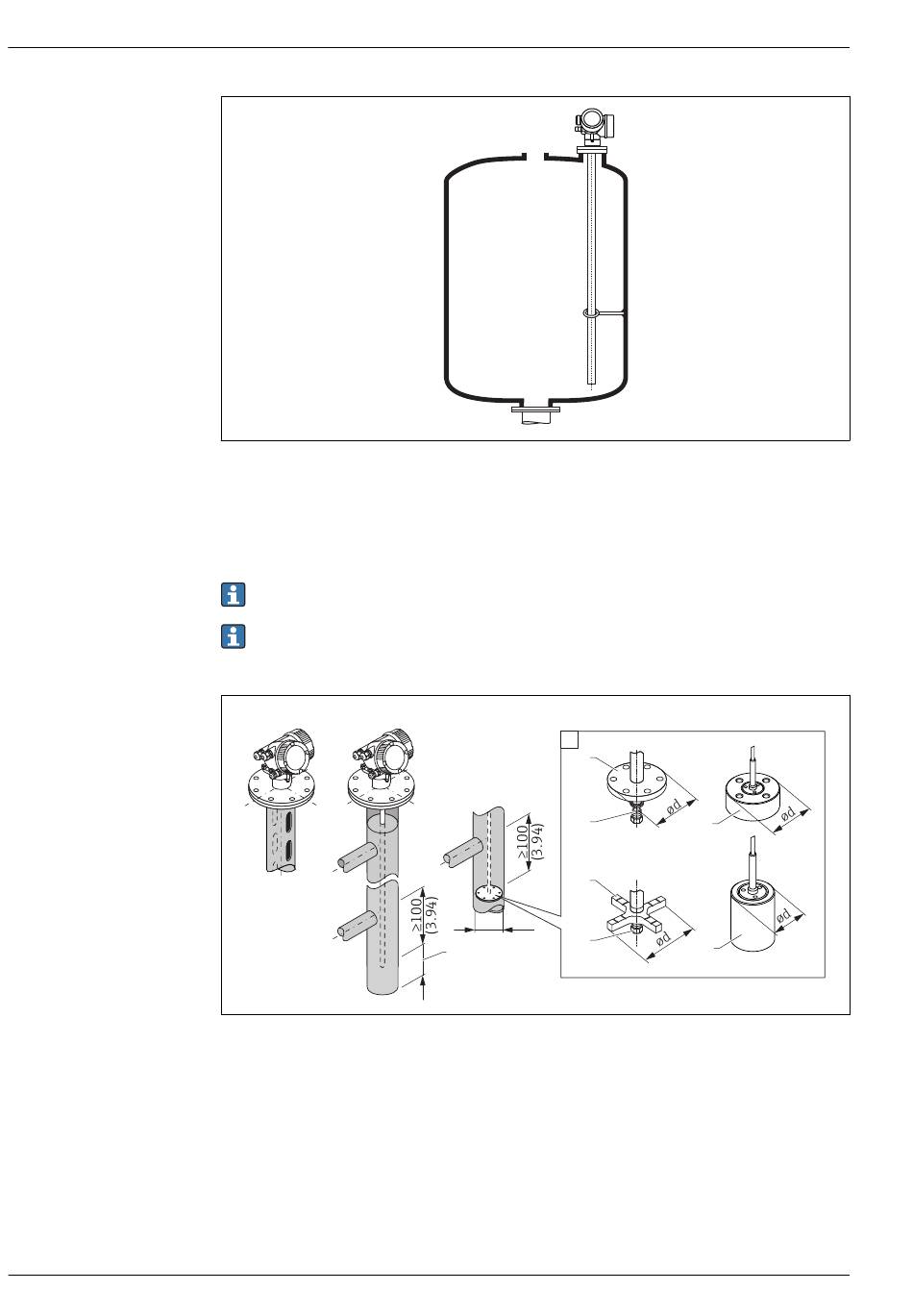

Besondere Montagesituationen
Bypässe und Schwallrohre
In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-sternen /-
gewichten (als Zubehör erhältlich) empfohlen.
Da das Messsignal viele Kunststoffe durchdringt, kann es bei Installation in Bypässen oder
Schwallrohren aus Kunststoff zu Fehlauswertungen führen. Aus diesem Grund Bypass oder
Schwallrohr aus Metall verwenden.
A B
 36 Maßeinheit: mm (in)
A Montage in Schwallrohr
B Montage in Bypass
C Zentrierscheibe/Zentrierstern/Zentriergewicht
1 metallische Zentrierscheibe (316L) für Füllstandmessung
2 Befestigungsschraube; Drehmoment: 25 Nm ± 5 Nm
3 nichtmetallischer Zentrierstern (PEEK, PFA) für Trennschichtmessung bevorzugt
4 metallisches Zentriergewicht (316L) für Füllstandmessung
5 Mindestabstand zwischen Sondenende und Bypass-Unterkante 10 mm (0,4 in)
Levelflex FMP51, FMP52, FMP54
C
1
2
3
øD
2
5
A0012608
4
4
A0039216
Endress+Hauser
