Endress+Hauser Levelflex FMP51 Technische Information Seite 30

Referenzgenauigkeit
Ausgang:
Genauigkeit (Summe aus Nichtlinearität, Nichtwiederholbar-
2)
keit und Hysterese)
4)
Nichtwiederholbarkeit
1) Fehler des Analogwertes zum Digitalwert addieren.
2) Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Einbauverhältnisse ergibt, bis zu
±16 mm (±0,63 in) betragen. Dieser zusätzliche Offset/Nullpunkt kann durch eine Korrektureingabe (Parameter "Füllstandkorrektur") bei der
Inbetriebnahme beseitigt werden.
3) Bei Sonden mit Zentriersternen kann die Genauigkeit nahe den Zentriersternen abweichen.
4) Die Nichtwiederholbarkeit ist bereits in der Genauigkeit enthalten.
30
• Flansch bei Stab- oder Seilsonde ≥ 300 mm (12 in) Durchmesser
• Abstand zu Hindernissen ≥ 1 m (40 in)
• Für Trennschichtmessung:
• Koaxsonde
• ε des unteren Mediums = 80 (Wasser)
r
• ε des oberen Mediums = 2 (Öl)
r
Typische Angaben unter Referenzbedingungen: DIN EN IEC 61298-2 / DIN EN IEC 60770-1; prozen-
tuale Werte bezogen auf die Spanne.
digital
Füllstandmessung:
• Messdistanz ≤ 15 m (49 ft): ±2 mm (±0,08 in)
• Messdistanz > 15 m (49 ft): ±10 mm (±0,39 in)
Trennschichtmessung:
• Messdistanz ≤ 500 mm (19,7 in): ±20 mm (±0,79 in)
• Messdistanz > 500 mm (19,7 in): ±10 mm (±0,39 in)
• Bei Dicke des oberen Mediums < 100 mm (3,94 in): ±40 mm (±1,57 in)
≤ 1 mm (0,04 in)
Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandmessung
folgende Messabweichung:
80 (3.15)
60 (2.36)
40 (1.57)
20 (0.79)
0
-20 (-0.79)
-40 (-1.57)
-60 (-2.36)
-80 (-3.15)

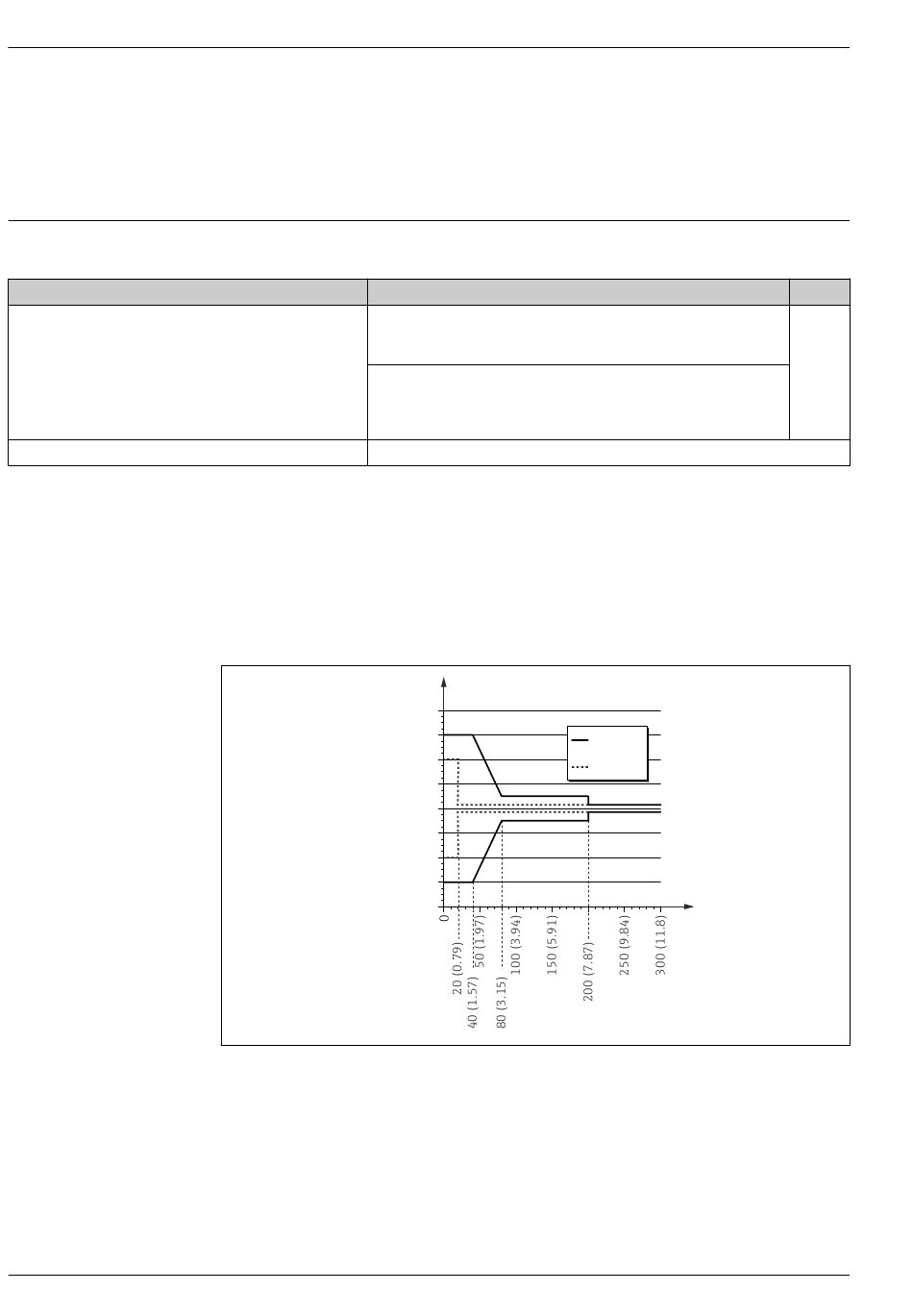

 29 Messabweichung am Sondenende bei Stab- und Koaxsonden
A Abstand vom Sondenende [mm(in)]
D Messabweichung: Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese
DC Dielektrizitätskonstante (ε
D
)
r
Levelflex FMP51, FMP52, FMP54
3)
DC = 2
DC = 80
A
Endress+Hauser
1)
analog
±0,02 %
A0021480
