Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:

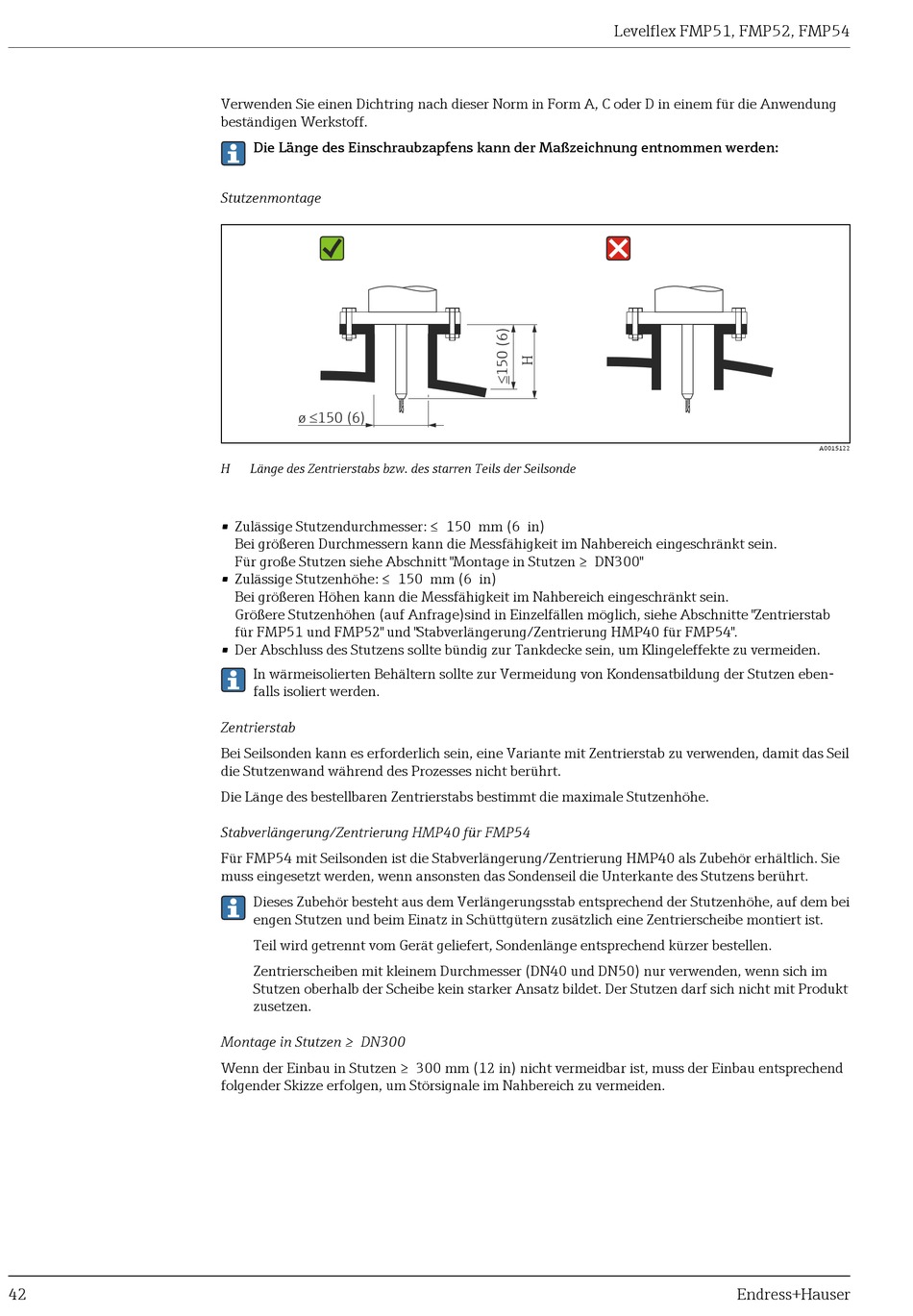

Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in)
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für große Stutzen siehe Abschnitt "Montage in Stutzen ≥ DN300"
• Zulässige Stutzenhöhe: ≤ 150 mm (6 in)
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen (auf Anfrage)sind in Einzelfällen möglich, siehe Abschnitte "Zentrierstab
für FMP51 und FMP52" und "Stabverlängerung/Zentrierung HMP40 für FMP54".
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu vermeiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen eben-
falls isoliert werden.
Zentrierstab
Bei Seilsonden kann es erforderlich sein, eine Variante mit Zentrierstab zu verwenden, damit das Seil
die Stutzenwand während des Prozesses nicht berührt.
Die Länge des bestellbaren Zentrierstabs bestimmt die maximale Stutzenhöhe.
Stabverlängerung/Zentrierung HMP40 für FMP54
Für FMP54 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich. Sie
muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens berührt.
Dieses Zubehör besteht aus dem Verlängerungsstab entsprechend der Stutzenhöhe, auf dem bei
engen Stutzen und beim Einatz in Schüttgütern zusätzlich eine Zentrierscheibe montiert ist.
Teil wird getrennt vom Gerät geliefert, Sondenlänge entsprechend kürzer bestellen.
Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich im
Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stutzen darf sich nicht mit Produkt
zusetzen.
Montage in Stutzen ≥ DN300
Wenn der Einbau in Stutzen ≥ 300 mm (12 in) nicht vermeidbar ist, muss der Einbau entsprechend
folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
