Endress+Hauser Levelflex FMP51 Technische Information Seite 44

Flanschgröße
JIS
10K 40A
10K 50A
10K 80A
10K 100A
10K 100A
44
Anzahl Schrauben
4
4
8
8
8
Fixierung der Sonde

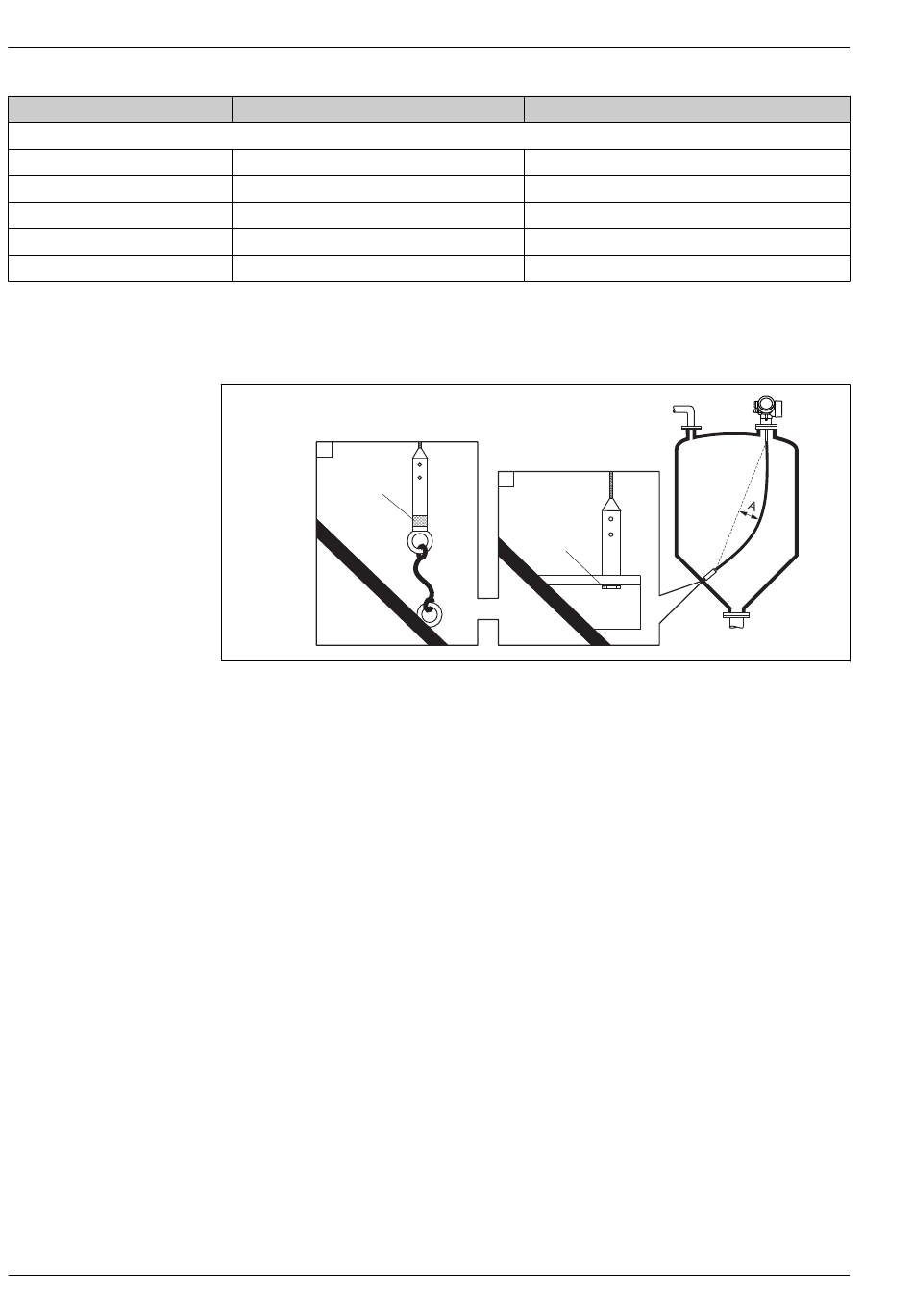

Fixierung von Seilsonden
C
2
A Durchhang: ≥ 10 mm/m (0,12 in/ft) Sondenlänge
B Zuverlässig geerdete Fixierung
C Zuverlässig isolierte Fixierung
1 Befestigung im Innengewinde des Sondenendgewichts
2 Befestigungssatz isoliert
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
wenn die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstrebungen oder ein
anderes Teil berührt
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
Seil 4 mm (¹⁄₆ in), 316: M 14
• Die Fixierung muss zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die Befestigung mit
zuverlässiger Isolierung auf andere Weise nicht möglich ist, den isolierten Befestigungssatz ver-
wenden.
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seil-
bruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/m (0,12 in/ft)
Seillänge.
Zugbelastbarkeit von Seilsonden beachten.
Fixierung von Stabsonden
• Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibra-
tion erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
Levelflex FMP51, FMP52, FMP54
Anzugsdrehmoment
30 ... 45 Nm
40 ... 60 Nm
25 ... 35 Nm
35 ... 55 Nm
75 ... 115 Nm
B
1
A0012609
