Elektrischer Anschluss
42

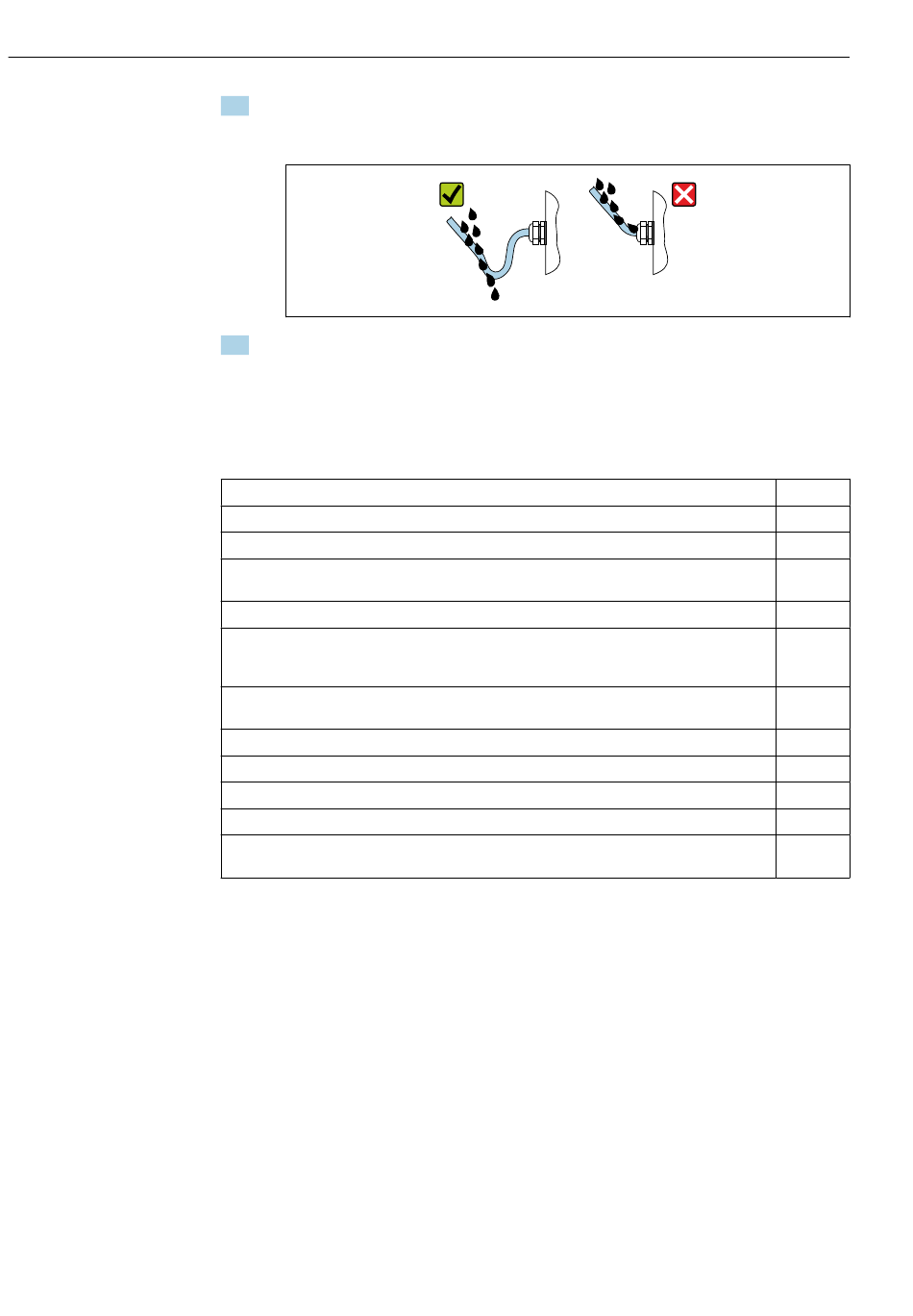

5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden
("Wassersack").

6. Die mitgelieferten Kabelverschraubungen bieten keinen Gehäuseschutz, wenn sie
nicht verwendet werden. Sie müssen daher durch Blindstopfen ersetzt werden, die
dem Gehäuseschutz entsprechen.
7.6 Anschlusskontrolle
Sind Gerät und Kabel unbeschädigt (Sichtprüfung)?
Erfüllen die verwendeten Kabel die Anforderungen →  31?
Sind die montierten Kabel zugentlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  41?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen →  35?
Nur bei Getrenntausführung:
• Ist der Messaufnehmer mit dem richtigen Messumformer verbunden?
• Seriennummer auf dem Typenschild von Messaufnehmer und Messumformer prüfen.
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild übe-
rein ?
Ist die Klemmenbelegung korrekt ?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Sind alle Gehäusedeckel montiert und fest angezogen?
Ist die Sicherungskralle fest angezogen?
Wurden die Schrauben der Kabelzugentlastung mit dem korrekten Anziehdrehmoment angezo-
gen→  36?
Proline Prowirl F 200 PROFINET over Ethernet-APL
A0029278












