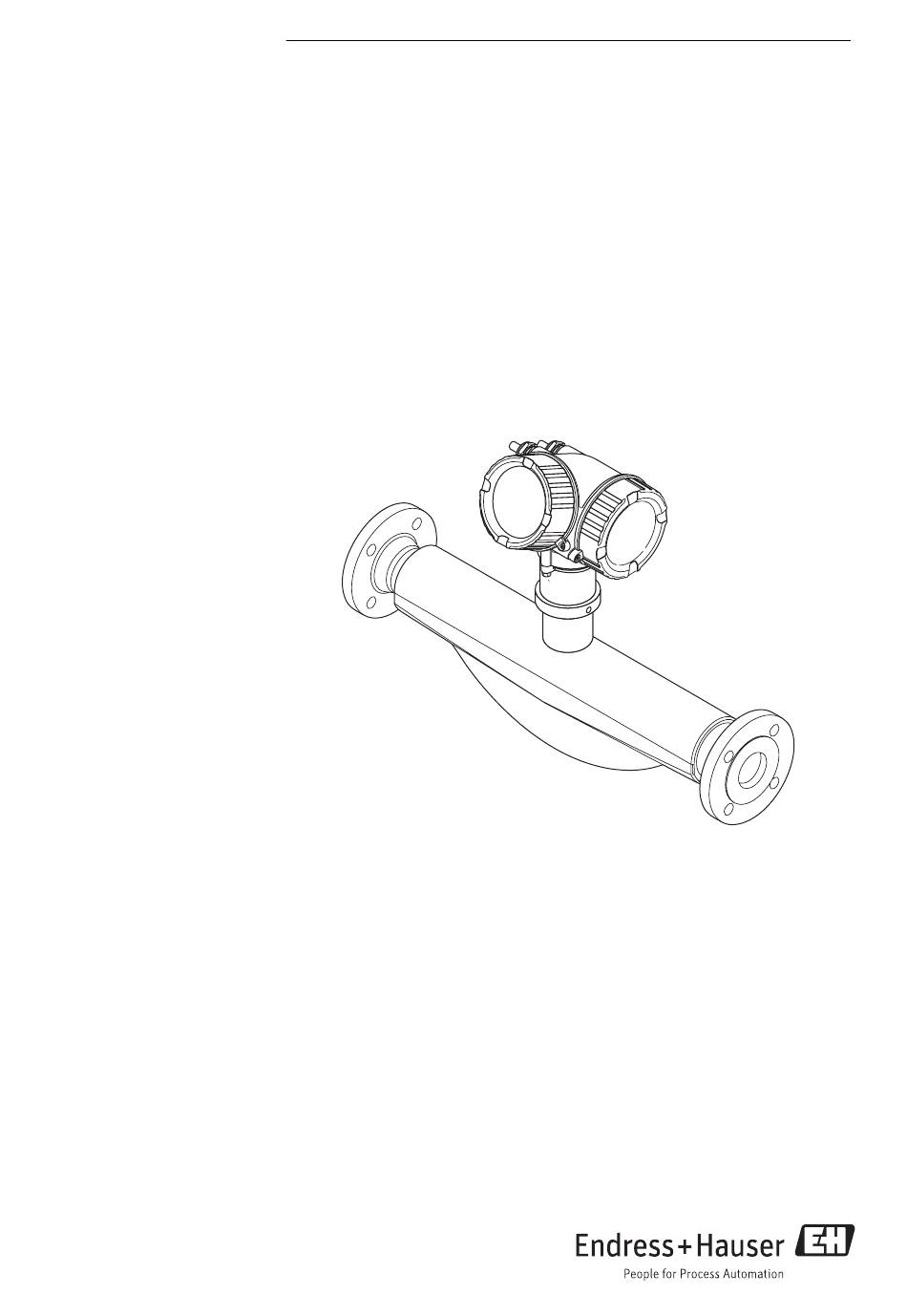

Kurzanleitung
Proline Promass F 200
Coriolis-Durchflussmessgerät
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
• Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus-
führungen Bestandteil des Lieferumfangs).
• Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass F 200

Inhaltszusammenfassung für Endress+Hauser Proline Promass F 200

  • Seite 1 Products Solutions Services KA01122D/06/DE/05.14 71272490 Kurzanleitung Proline Promass F 200 Coriolis-Durchflussmessgerät Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus- führungen Bestandteil des Lieferumfangs).
  • Seite 2 Proline Promass F 200 Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promass F 200 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Verwendete Symbole .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass F 200 Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- GEFAHR den wird, zu Tod oder schwerer Körperverletzung führen wird.

  • Seite 5: Symbole Für Informationstypen

    Proline Promass F 200 Hinweise zum Dokument 1.1.3 Werkzeugsymbole Symbol Bedeutung Symbol Bedeutung Torxschraubendreher Schlitzschraubendreher Kreuzschlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.1.4 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind.

  • Seite 6: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Proline Promass F 200 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht ‣ Vom Anlagenbetreiber autorisiert ‣ Mit den nationalen Vorschriften vertraut ‣...

  • Seite 7: Arbeitssicherheit

    Grundlegende Sicherheitshinweise Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können.

  • Seite 8: It-Sicherheit

    Produktbeschreibung Proline Promass F 200 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.

  • Seite 9: Produktidentifizierung

    Dokumentation (von Geräte- ausfühung abhängig) und Dokumenten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App verfüg- bar.

  • Seite 10: Lagerung Und Transport

    Lagerung und Transport Proline Promass F 200 Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • In Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. • Vor Sonneneinstrahlung schützen. • Lagerungstemperatur: –40…+80 °C (–40…+176 °F), Bestellmerkmal "Test, Zeugnis", Option JM: –50…+60 °C (–58…+140 °F),...
  • Seite 11 Proline Promass F 200 Lagerung und Transport A0015606 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebe- ösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 12: Montage

    Montage Proline Promass F 200 Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder- lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0023344 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
  • Seite 13 Proline Promass F 200 Montage A0015596  2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen.
  • Seite 14 Montage Proline Promass F 200 Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- merkopf oben Ausnahme: A0015589 Horizontale Einbaulage Messumfor- merkopf unten Ausnahme: A0015590 Horizontale Einbaulage Messumfor- merkopf seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.

  • Seite 15: Anforderungen Aus Umgebung Und Prozess

    Proline Promass F 200 Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen (→  15). A0015597 A0015598 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...

  • Seite 16: Maximal Empfohlene Isolationsdicke Für Den Erweiterten Temperaturbereich Und Isolation

    Montage Proline Promass F 200 HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumformer- kopf komplett freibleibt. mm (in) A0016749 Isolationsdicke Mediumstemperatur Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T = 40 °C (104 °F)

  • Seite 17: Spezielle Montagehinweise

    Proline Promass F 200 Montage Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust statt- finden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Detaillierte Angaben zur Beheizung mit elektrischen Heizbändern: Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM...

  • Seite 18: Messgerät Montieren

    Montage Proline Promass F 200 [mm] [in] [mm] [in] [in] [in] [mm] [in] [mm] [in] ³⁄₈ ca. 42 ca. 1,65 SW 1 ½ NPT 2,44 8,50 ½ ca. 42 ca. 1,65 SW 1 ½ NPT 2,44 8,66 ca. 42 ca. 1,65 SW 1 ½...

  • Seite 19: Messumformergehäuse Drehen

    Proline Promass F 200 Montage 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje- nige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.

  • Seite 20: Montagekontrolle

    Montage Proline Promass F 200 3 mm A0013905 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven", auf der mitgelieferten CD-ROM) • Umgebungstemperatur (→  15) •...

  • Seite 21: Elektrischer Anschluss

    Proline Promass F 200 Elektrischer Anschluss Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messge- rät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug • Für Kabeleinführungen: Entsprechendes Werkzeug verwenden •...
  • Seite 22 Elektrischer Anschluss Proline Promass F 200 Für weitere Hinweise zur Planung und Installation von PROFIBUS PA Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme" (BA00034S) • PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" • IEC 61158-2 (MBP) Kabeldurchmesser •...
  • Seite 23 Proline Promass F 200 Elektrischer Anschluss 7.1.3 Klemmenbelegung Messumformer Anschlussvarianten A0013570 A0018161 Maximale Anzahl an Klemmen, ohne integrierten Überspan- Maximale Anzahl an Klemmen, mit integriertem Über- nungsschutz spannungsschutz Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung Erdungsklemme für Kabelschirm...

  • Seite 24: Pinbelegung Gerätestecker

    Elektrischer Anschluss Proline Promass F 200 7.1.4 Pinbelegung Gerätestecker PROFIBUS PA Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt A0019021 FOUNDATION Fieldbus Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse Signal + Stecker Signal –...
  • Seite 25 Proline Promass F 200 Elektrischer Anschluss gleich sollten Kabelschirme von Feldbussystemen deshalb nur einseitig geerdet werden, bei- spielsweise am Feldbusspeisegerät oder an Sicherheitsbarrieren. A0019004 Automatisierungsgerät (z.B. SPS) Segmentkoppler PROFIBUS DP/PA bzw. Power Conditioner (FOUNDATION Fieldbus) Kabelschirm T-Verteiler Messgerät Lokale Erdung...
  • Seite 26 Elektrischer Anschluss Proline Promass F 200 7.1.6 Anforderungen an Speisegerät Versorgungsspannung Messumformer Minimale Klemmenspan- Maximale Klemmenspan- Bestellmerkmal "Ausgang" nung nung 1) 2) Option A : 4-20 mA HART Bei 4 mA: ≥ DC 18 V DC 35 V Bei 20 mA: ≥ DC 14 V...

  • Seite 27: Messgerät Vorbereiten

    Proline Promass F 200 Elektrischer Anschluss R [ ] U [V] A0013563 Betriebsbereich 1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/ Frequenz-/Schaltausgang" mit Ex i und Option C "4-20 mA HART, 4-20 mA" 1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/ Frequenz-/Schaltausgang"...

  • Seite 28: Messgerät Anschließen

    Elektrischer Anschluss Proline Promass F 200 Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh- ren lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣ Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex- Dokumentation beachten.

  • Seite 29: Hardwareeinstellungen

    Proline Promass F 200 Elektrischer Anschluss Anschluss über Gerätestecker A0019147 ‣ Gerätestecker einstecken und fest anziehen. Hardwareeinstellungen 7.3.1 Geräteadresse einstellen PROFIBUS PA Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräte- adresse nur einmal vergeben werden.

  • Seite 30: Schutzart Sicherstellen

    Elektrischer Anschluss Proline Promass F 200 Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerä- tes. Schalter Wert in Position "ON" Wert in Position "OFF" 2 + 8 = 10 A0015902  4 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7 definieren die Adresse.

  • Seite 31: Anschlusskontrolle

    Proline Promass F 200 Elektrischer Anschluss Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. Kabelverschraubungen fest anziehen. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein- führung eine nach unten hängende Schlaufe bilden ("Wassersack").

  • Seite 32: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promass F 200 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.1.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Language Betrieb aufgabenorientiert Setup Diagnose Bedienmenü für Experten Experte funktionsorientiert A0014058-DE  6 Schematischer Aufbau des Bedienmenüs 8.1.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.).

  • Seite 33: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promass F 200 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige X X X X X X 19.184 mA 12.5 X X X X X X Language à 20.50 English Deutsch Español Français User ABC_ DEFG HIJK LMNO PQRS TUVW A0014013 Betriebsanzeige mit Messwertdarstellung "1 Wert groß"...

  • Seite 34: Navigieransicht

    Bedienungsmöglichkeiten Proline Promass F 200 8.2.1 Betriebsanzeige Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale – F: Ausfall – C: Funktionskontrolle – S: Außerhalb der Spezifikation – M: Wartungsbedarf • Diagnoseverhalten – : Alarm – : Warnung •...

  • Seite 35: Editieransicht

    Proline Promass F 200 Bedienungsmöglichkeiten Anzeigebereich • Anzeigesymbole für Menüs – : Betrieb – : Setup – : Diagnose – : Experte • : Untermenüs • : Wizards • : Parameter innerhalb eines Wizard • : Parameter verriegelt 8.2.3 Editieransicht...

  • Seite 36: Bedienelemente

    Bedienungsmöglichkeiten Proline Promass F 200 8.2.4 Bedienelemente Tasten und Bedeutung Minus-Taste • Bei Menü, Untermenü: Bewegt in einer Auswahlliste den Markierungsbalken nach oben. • Bei Wizard: Bestätigt den Parameterwert und geht zum vorherigen Parameter. • Bei Text- und Zahleneditor: Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).

  • Seite 37: Weitergehende Informationen

    Proline Promass F 200 Systemintegration 8.2.5 Weitergehende Informationen Weitergehende Informationen zu folgenen Themen: Betriebsanleitung zum Gerät • Hilfetext aufrufen • Anwenderrollen und ihre Zugriffsrechte • Schreibschutz aufheben via Freigabecode • Tastenverriegelung ein- und ausschalten Zugriff auf Bedienmenü via Bedientool Detaillierte Angaben zum Zugriff auf das Bedienmenü via Bedientool: Betriebsanleitung zum Gerät.

  • Seite 38: Messgerät Konfigurieren

    Inbetriebnahme Proline Promass F 200 X X X X X X X 20.50 Main menu 0104-1 Language English Operation Setup Language 0104-1 English à Deutsch Español Français Language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0013996 ...

  • Seite 39: Messstellenbezeichnung Festlegen

    Proline Promass F 200 Inbetriebnahme Wizard Bedeutung Ausgangsverhalten Festlegen des Ausgangsverhaltens Schleichmengenunterdrückung Einstellen der Schleichmengenunterdrückung Überwachung teilgefülltes Rohr Einstellen der Überwachung der Messrohrfüllung 10.5 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.

  • Seite 40: Schreibschutz Via Verriegelungsschalter

    Inbetriebnahme Proline Promass F 200 Freigabecode durch wiederholte Eingabe bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das - Symbol. Wenn in der Navigier- und Editieransicht 10 Minuten lang keine Taste gedrückt wird, sperrt das Gerät die schreibgeschützten Parameter automatisch wieder. Wenn ein Rücksprung aus der Navigier- und Editieransicht in die Betriebsanzeige erfolgt, sperrt das Gerät die schreibge-...

  • Seite 41: Diagnoseinformationen

    Proline Promass F 200 Diagnoseinformationen Sicherungskralle lösen. Elektronikraumdeckel abschrauben. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Ver- riegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufste- cken.  Anzeigemodul steckt am Rand des Elektronikraums. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert.
  • Seite 42 Diagnoseinformationen Proline Promass F 200 X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen A0013940-DE  8 Meldung zu Behebungsmaßnahmen...
