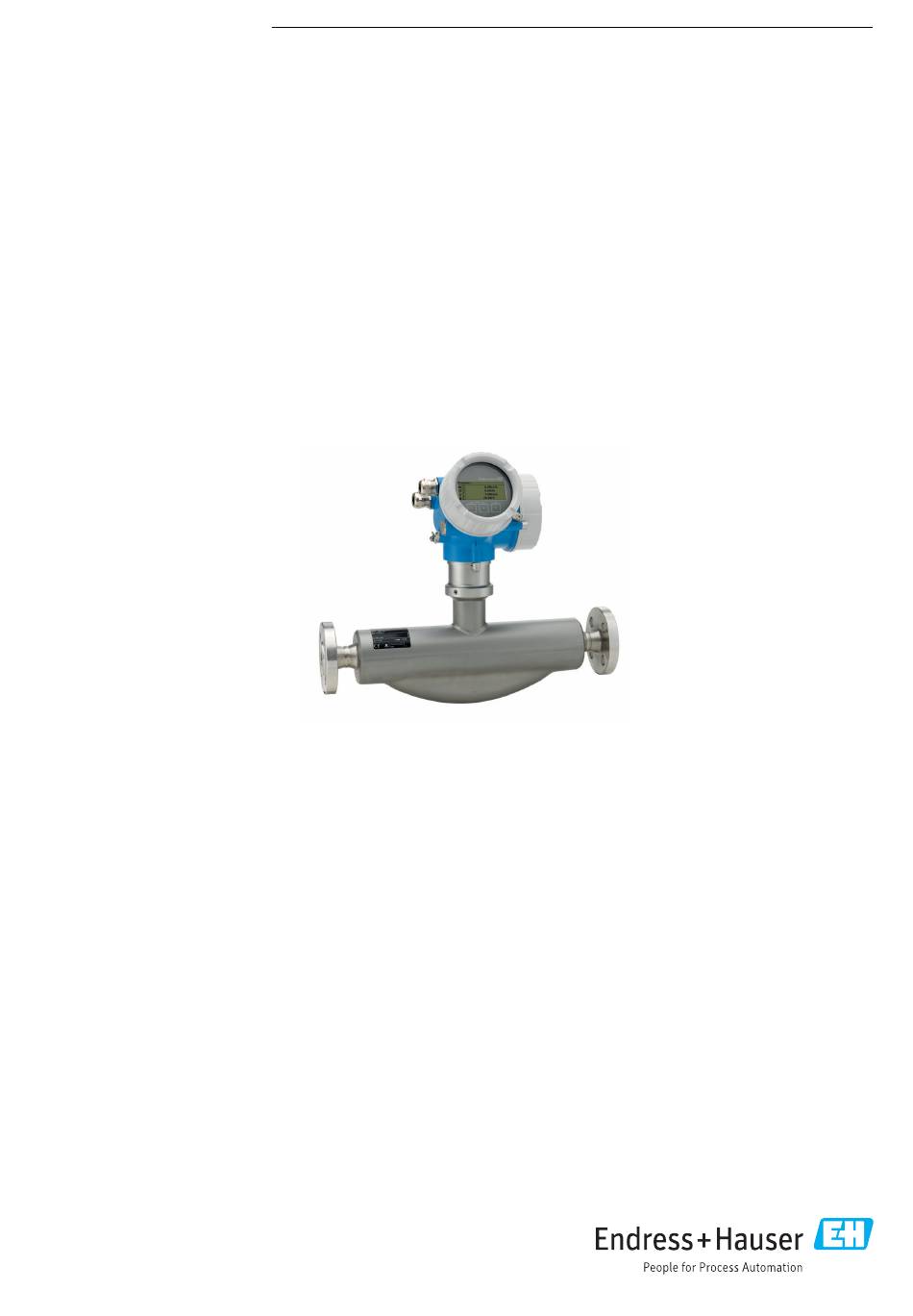

TI01060D/06/DE/10.24-00
71664624
2024-11-01
Robustes Durchflussmessgerät mit echter Zweileitertechnologie
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Höchste Messleistung für Flüssigkeiten und Gase in einem
breiten Anwendungsspektrum
Geräteeigenschaften
• Massefluss: Messabweichung ±0,1 %
• Messstofftemperatur: 205 °C (401 °F)
• Nennweite: DN 8...80 (³⁄₈...3")
• Zweileitertechnologie
• Robustes Zweikammergehäuse
• Anlagensicherheit: Weltweite Zulassungen (SIL, Ex)
Products
Technische Information
Proline Promass F 200

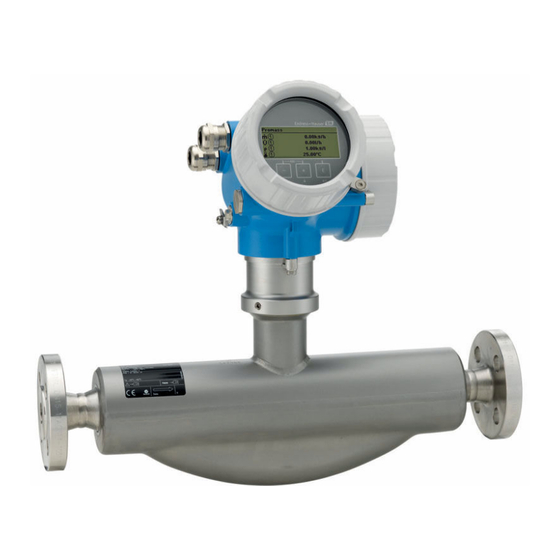

Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Höchste Prozesssicherheit – immun gegen schwankende
und raue Umgebungsbedingungen
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Komfortable Geräteverdrahtung – separater Anschlussraum
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Integrierte Verifizierung – Heartbeat Technology
Services
