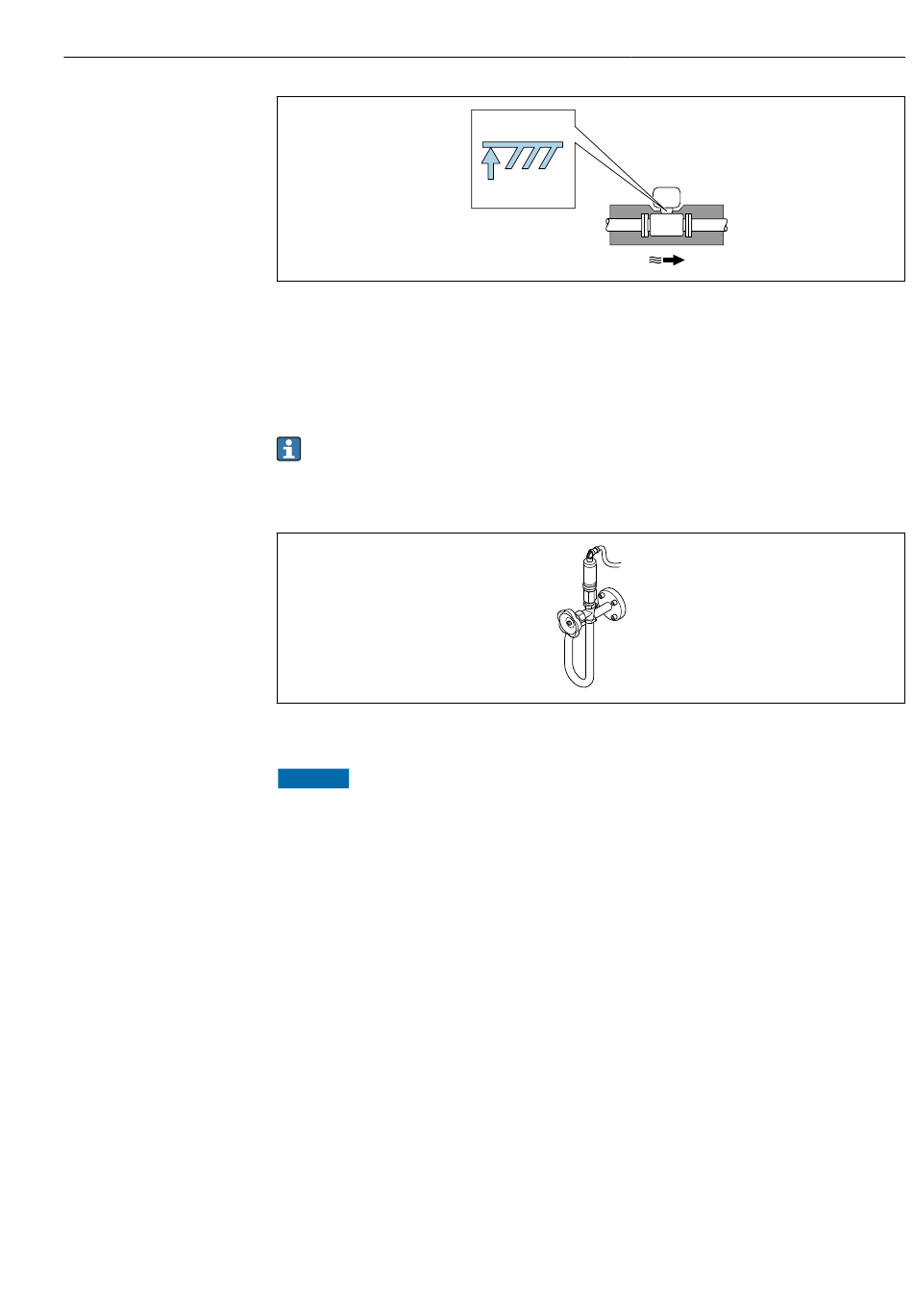

1 Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze
frei bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor
Überhitzung und Unterkühlung.
Die Funktion des Wassersackrohrs besteht darin, die Druckmesszelle durch Kondensat
im U-Rohr/Siphon vor zu hohen Dampf-Prozesstemperaturen zu schützen. Damit der
Dampf kondensiert, darf das Wassersackrohr nur bis zum messrohrseitigen
Anschlussflansch isoliert werden.
 5 Wassersackrohr
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor-
merkopf bzw. das Anschlussgehäuse der Getrenntausführung komplett freibleibt.
‣
Angaben über zulässige Temperaturbereiche beachten .
‣
Je nach Messstofftemperatur bestimmte Einbaulagen beachten .
Einbau bei Wärmedifferenzmessungen
• Bestellmerkmal "Sensorausführung", Option CA "Masse; 316L; 316L (integrierte Tempe-
raturmessung), –200 ... +400 °C (–328 ... +750 °F)"
• Bestellmerkmal "Sensorausführung", Option CB "Masse; Alloy C22; 316L (integrierte
Temperaturmessung), –200 ... +400 °C (–328 ... +750 °F)"
• Bestellmerkmal "Sensorausführung", Option CC "Masse; Alloy C22; Alloy C22 (integrierte
Temperaturmessung), –40 ... +260 °C (–40 ... +500 °F)"
• Bestellmerkmal "Sensorausführung", Option DA "Masse Dampf; 316L; 316L (integrierte
Druck-/Temperaturmessung), –200 ... +400 °C (–328 ... +750 °F)"
• Bestellmerkmal "Sensorausführung", Option DB "Masse Gas/Flüssigkeit; 316L; 316L
(integrierte Druck-/Temperaturmessung), –40 ... +100 °C (–40 ... +212 °F)"
