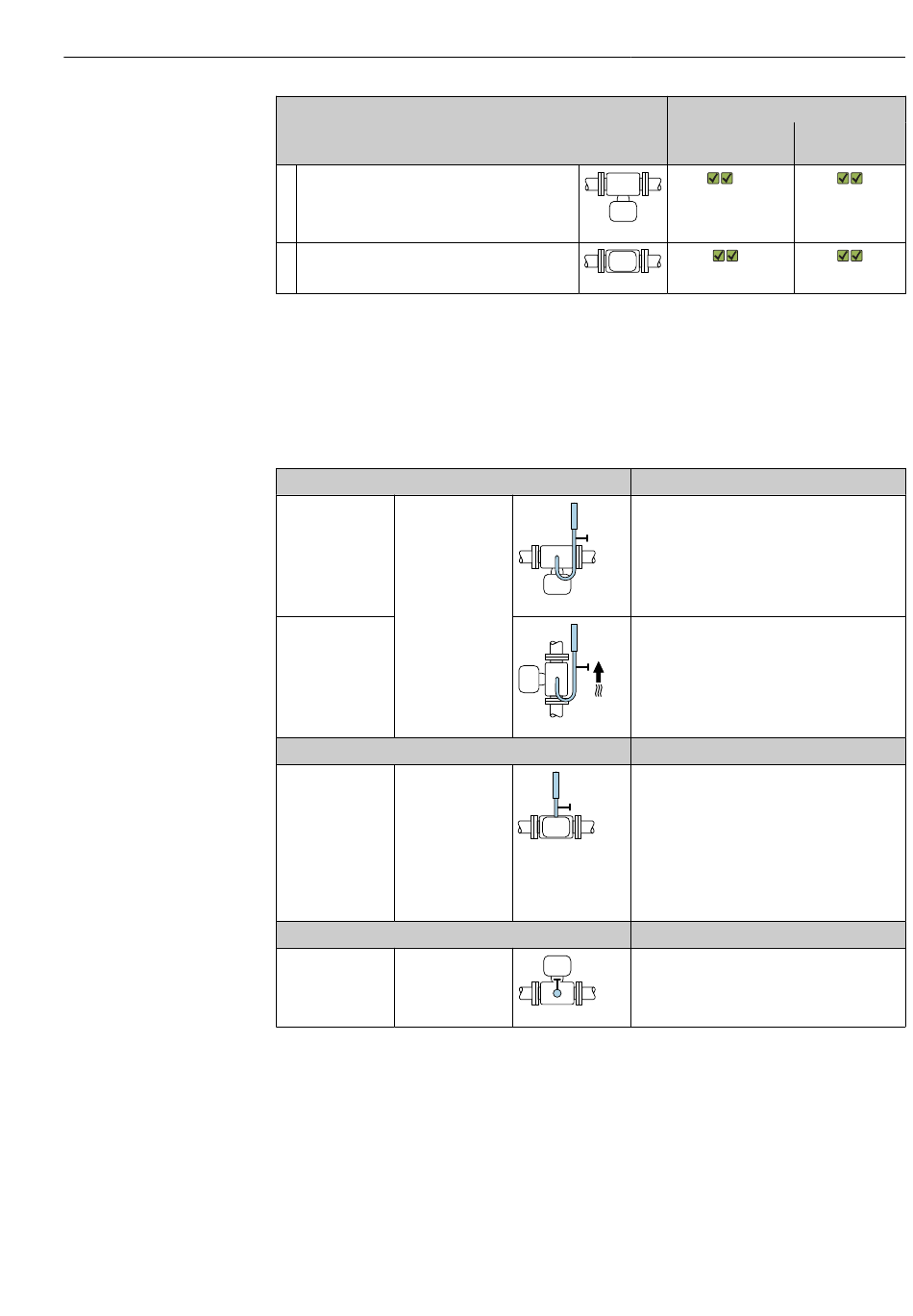

Einbaulage
C Horizontale Einbaulage Messumformerkopf
unten
D Horizontale Einbaulage Messumformerkopf seit-
lich
1) Bei Flüssigkeiten wird empfohlen, senkrechte Rohrleitungen steigend zu durchströmen, um eine Teilfül-
lung der Rohrleitung zu vermeiden (Abb. A). Störung der Durchflussmessung!
2) Bei heißen Messstoffen (z.B. Dampf bzw. Messstofftemperatur (TM) ≥ 200 °C (392 °F): Einbaulage C oder
D
3) Bei sehr kalten Messstoffen (z.B. flüssigem Stickstoff): Einbaulage B oder D
4) Bei Option Nassdampferkennung/-messung: Einbaulage C
Druckmesszelle
Druckmessung Dampf
E • Mit Messumfor-
mer nach unten
oder seitlich
• Schutz vor nach
oben steigender
Wärme
• Reduktion der
Temperatur auf
F
nahezu Umge-
bungstempera-
tur aufgrund des
Wassersac-
krohrs
Druckmessung Gas
G • Druckmesszelle
mit Absperrar-
matur oberhalb
des Entnahmes-
tutzens
• Ablauf von
eventuellem
Kondensat in
den Prozess
Druckmessung Flüssigkeit
H Gerät mit Absperr-
armatur auf glei-
cher Höhe des
Entnahmestutzens
1) Max. zulässige Umgebungstemperatur des Messumformers beachten→  24.
Ein- und Auslaufstrecken
Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, mindestens die unten
stehenden Ein- und Auslaufstrecken einhalten.
A0034057
1)
A0034058
A0034092
A0034091
Empfehlung
Kompaktausfüh- Getrenntausfüh-
rung
3) 4)
A0015590
3)
A0015592
Option DA


Option DB

Option DB

Montage
rung
