Proline Prowirl F 200 PROFINET over Ethernet-APL
Endress+Hauser
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  31.
7.3 Gerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
‣
Das Netzteil muss sicherheitstechnisch geprüft sein (z. B. SELV/PELV Schutzklasse II
begrenzte Energie).
7.3.1 Kompaktausführung anschließen
Messumformer anschließen
Der Anschluss des Messumformers ist von folgendem Bestellmerkmal abhängig:
"Elektrischer Anschluss":
• Option A, B, C, D: Anschlussklemmen
• Option I: Gerätestecker

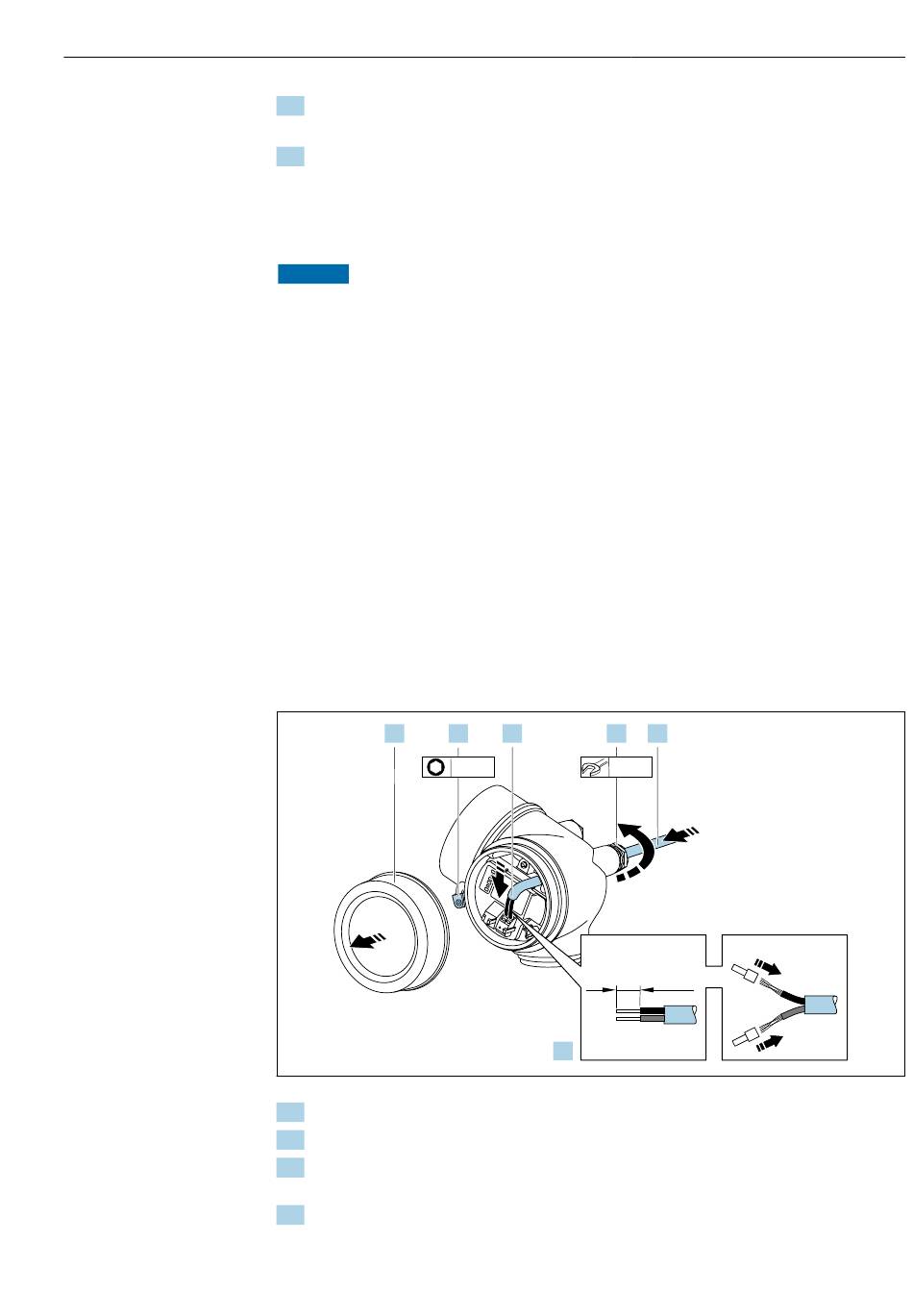

Anschluss über Anschlussklemmen
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
1. 5. 6.
3 mm 20 mm
mm (in)
4.
Elektrischer Anschluss
3.
10 (0.4)
A0048825
