KA01136D/06/DE/02.14
71245388
Products
Kurzanleitung
Proline Prowirl F 200
Wirbeldurchfluss-Messgerät
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
• Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus-
führungen Bestandteil des Lieferumfangs).
• Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Beschreibung der Vorgehensweise (→  10)
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Prowirl F 200

Inhaltszusammenfassung für Endress+Hauser Proline Prowirl F 200

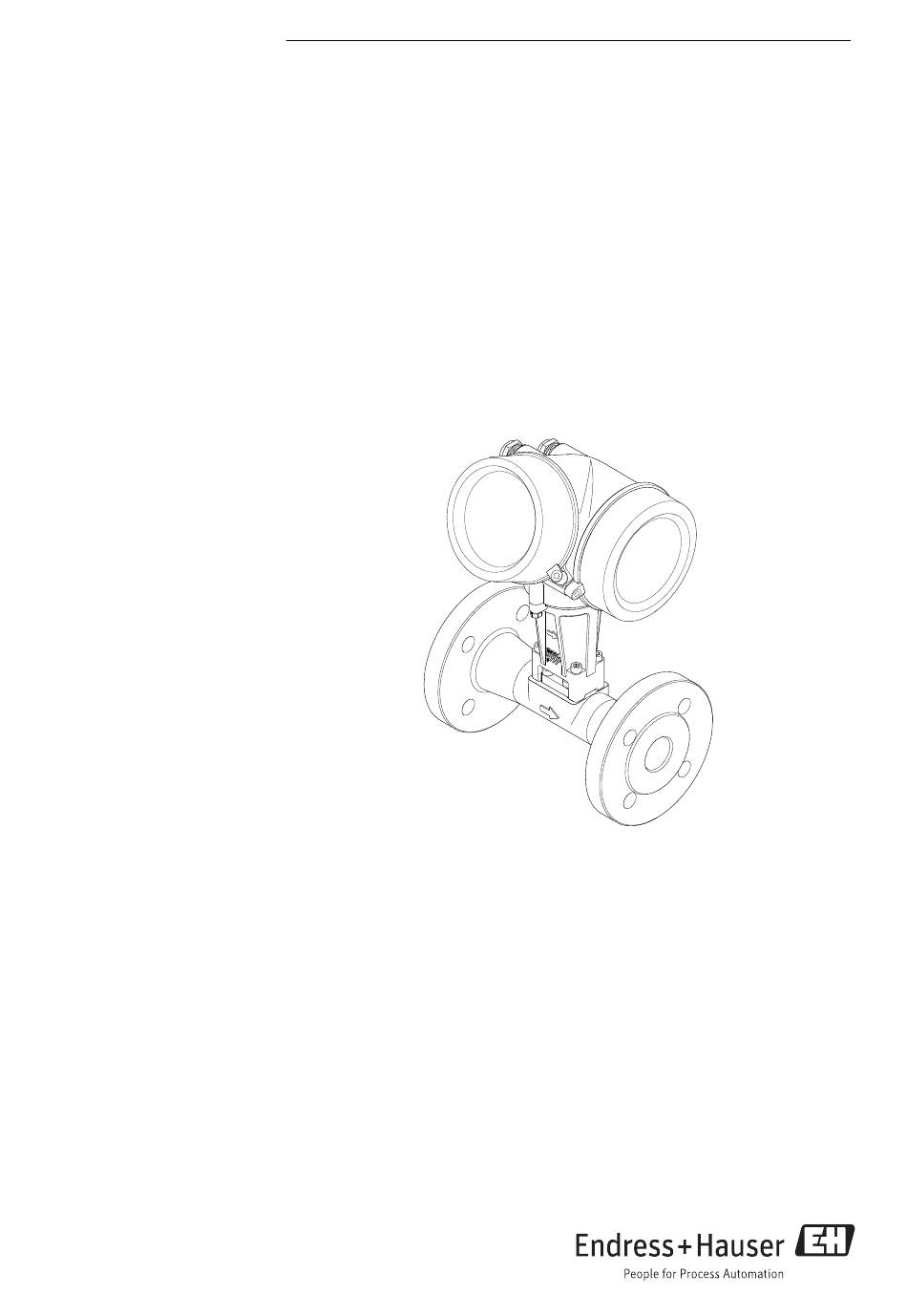

  • Seite 1 Products Solutions Services KA01136D/06/DE/02.14 71245388 Kurzanleitung Proline Prowirl F 200 Wirbeldurchfluss-Messgerät Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus- führungen Bestandteil des Lieferumfangs).
