Elektrischer Anschluss
36
5. Kabel gemäß Klemmenbelegung anschließen .
6.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit
einer Trockenschmierung beschichtet.
Kabelverschraubungen fest anziehen.
7. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.

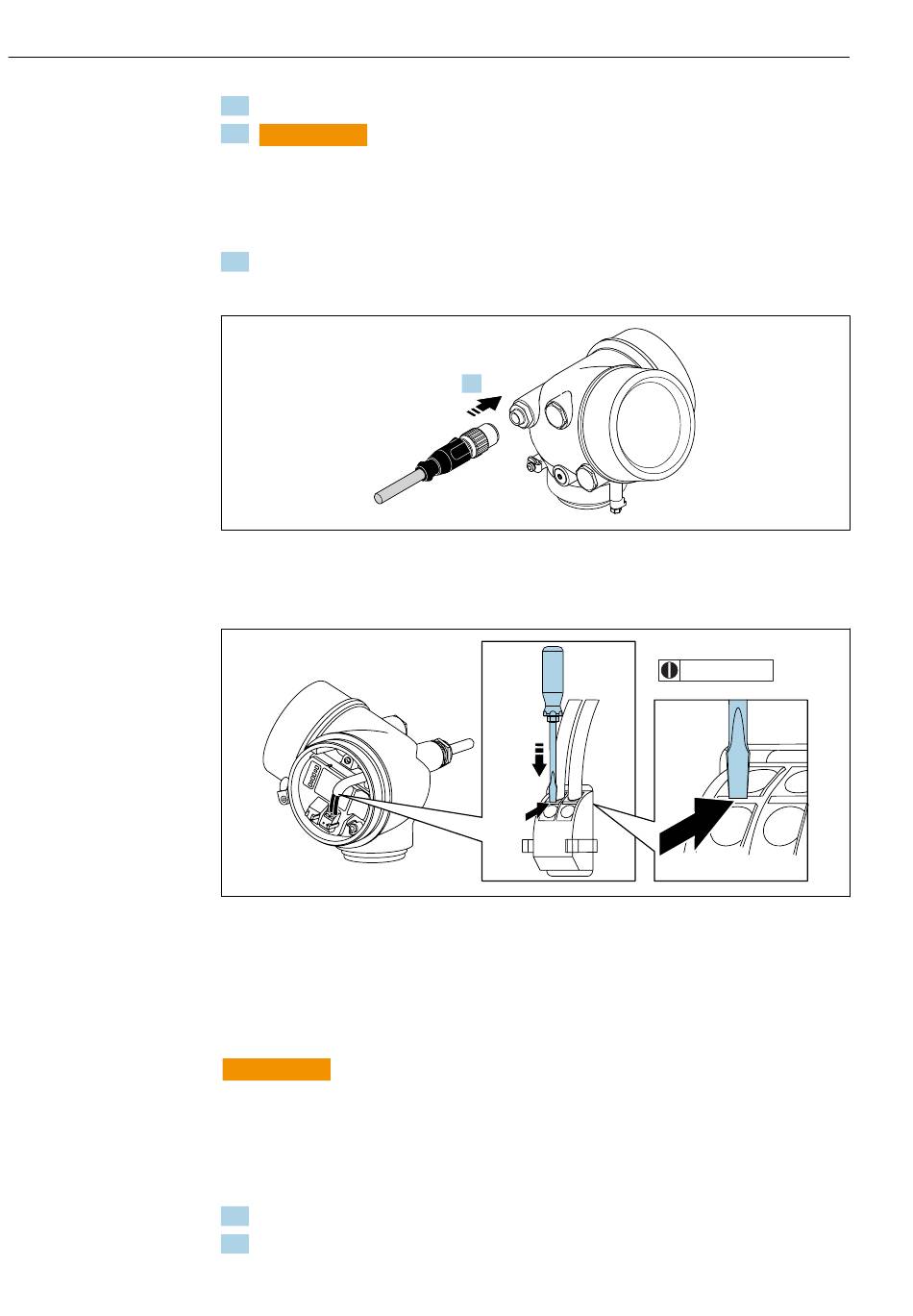

Anschluss über Gerätestecker
‣
Gerätestecker einstecken und fest anziehen.
Kabel entfernen
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
7.3.2 Getrenntausführung anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potenzialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messaufnehmer und Messumformer montieren.
2. anschließen.
Proline Prowirl F 200 PROFINET over Ethernet-APL
1.
1 2
A0032229
0,5 × 3,5 mm
A0048822
