Endress+Hauser Proline Prowirl F 200 Betriebsanleitung Seite 187

Proline Prowirl F 200 PROFINET over Ethernet-APL
Endress+Hauser
Durchflussmessbereiche in US-Einheiten
DN Flüssigkeiten
[in] [ft³/min]
½ 0,045 ... 2,9
1 0,14 ... 8,8
1½ 0,34 ... 22
2 0,56 ... 36
3 1,3 ... 81
4 2,2 ... 140
6 5 ... 320
8 8,7 ... 560
10 14 ... 880
12 19 ... 1 300

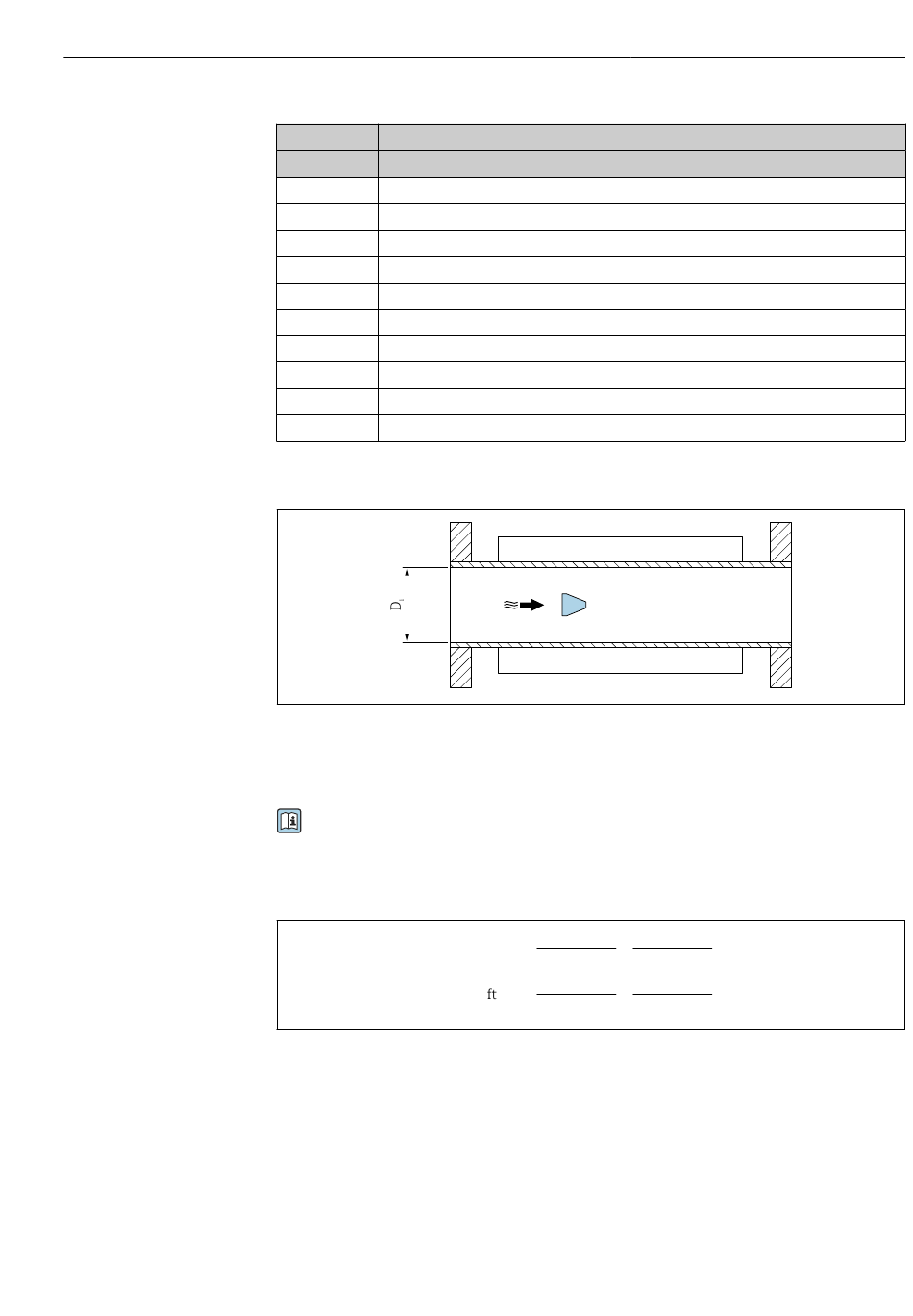

Durchflussgeschwindigkeit
D Innendurchmesser Messrohr (entspricht Maß K)
i
v Geschwindigkeit im Messrohr
Q Durchfluss
Der Innendurchmesser des Messrohrs D
angegeben.
Detaillierte Angaben dazu: Technische Information→  215
Berechnung der Durchflussgeschwindigkeit:
Messbereichsanfang
Reynoldszahl
Eine Einschränkung für den Messbereichsanfang ist gegeben durch das turbulente Strö-
mungsprofil, das sich erst bei Reynoldszahlen größer 5 000 einstellt. Die Reynoldszahl ist
eine dimensionslose Kennzahl und beschreibt das Verhältnis von Trägheits- zu Zähigkeits-
kräften des Messstoffs in einer Strömung und ist eine charakteristische Größe bei Rohr-
strömungen. Bei Rohrströmungen mit Reynoldszahlen kleiner 5 000 lösen keine
periodischen Wirbel mehr ab und der Durchfluss kann nicht mehr gemessen werden.
v,Q
wird in den Abmessungen mit dem Maß K
i
4 · Q [m /h] ³
·
v [m/s] =
π · D [m] ² 3600 [s/h]
i
4 · Q [ /min] ft³
·
v [ /s] =
60 [s/min]
π · D [ft] ²
i
Technische Daten
Gas/Dampf
[ft³/min]
0,23 ... 15
0,7 ... 74
1,7 ... 180
2,9 ... 480
6,4 ... 1 100
11 ... 1 900
25 ... 4 300
44 ... 7 500
70 ... 12 000
99 ... 17 000
1
1
A0033468
A0034301
