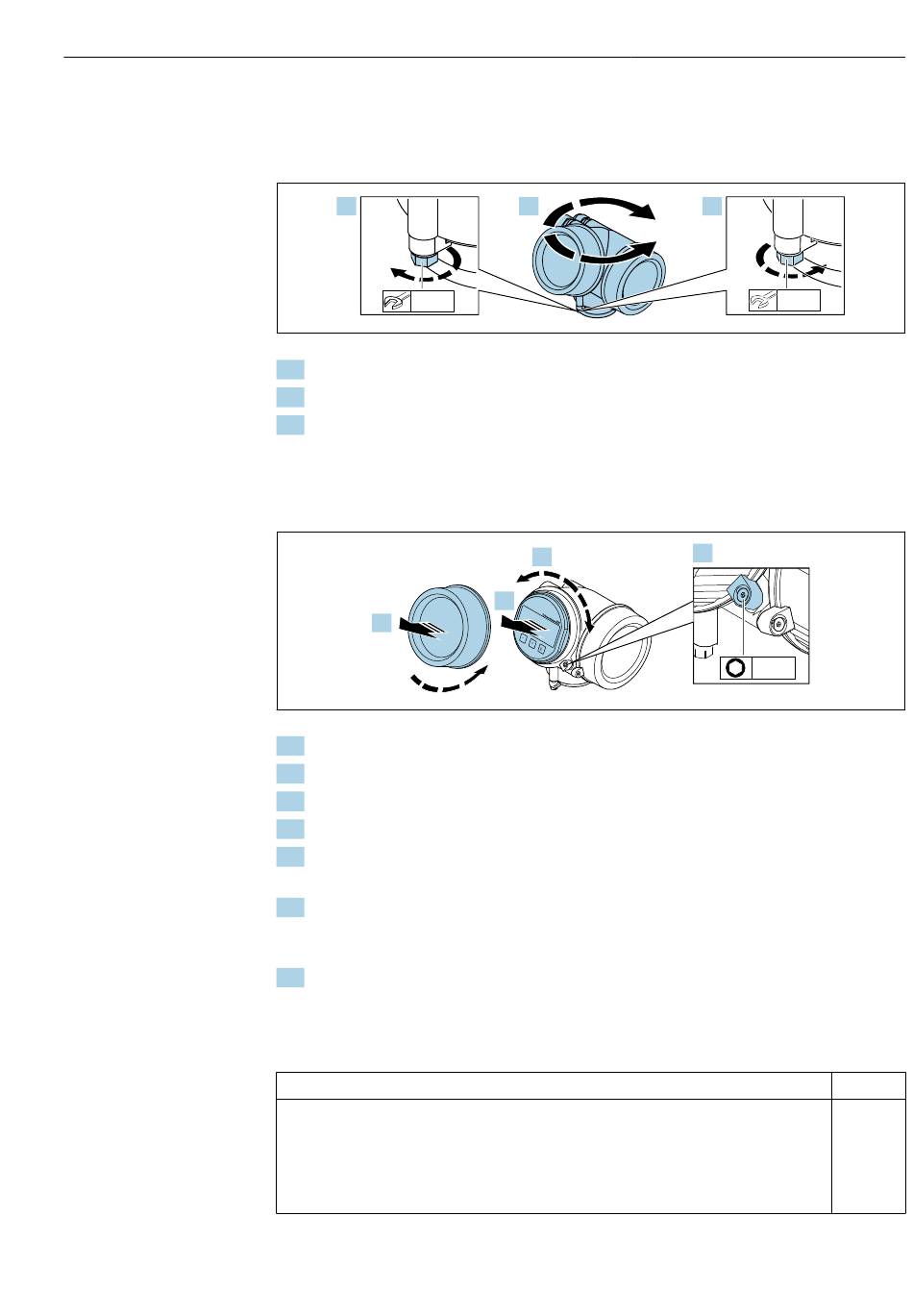

6.2.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes-
sumformergehäuse gedreht werden.
1.
8 mm
1. Befestigungsschraube lösen.
2. Gehäuse in die gewünschte Position drehen.
3. Befestigungsschraube fest anziehen.
6.2.6 Anzeigemodul drehen
Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
2.
1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Optional: Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.
5. Ohne herausgezogenes Anzeigemodul:
Anzeigemodul an gewünschter Position einrasten lassen.
6. Mit herausgezogenem Anzeigemodul:
Kabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und
das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
7. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
6.3 Montagekontrolle
Ist das Gerät unbeschädigt (Sichtprüfung)?
Entspricht das Gerät den Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur →  201
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven" )
• Umgebungstemperatur
• Messbereich →  186
2.
max. 350°
4.
3.
Montage
3.
8 mm
1.
1
3 mm


A0032242
A0032238
29
