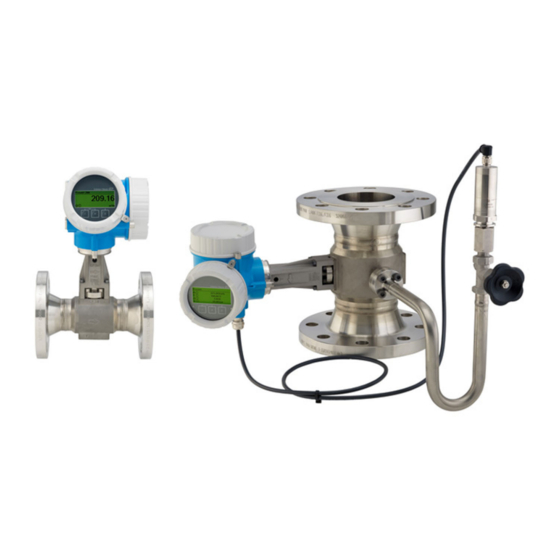

Endress+Hauser Proline Prowirl F 200 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Durchflussmesser
  5. Proline Promass F 200
  6. Kurzanleitung
Endress+Hauser Proline Prowirl F 200 Kurzanleitung

Endress+Hauser Proline Prowirl F 200 Kurzanleitung

Wirbeldurchfluss-messgerät
Vorschau ausblenden Andere Handbücher für Proline Prowirl F 200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

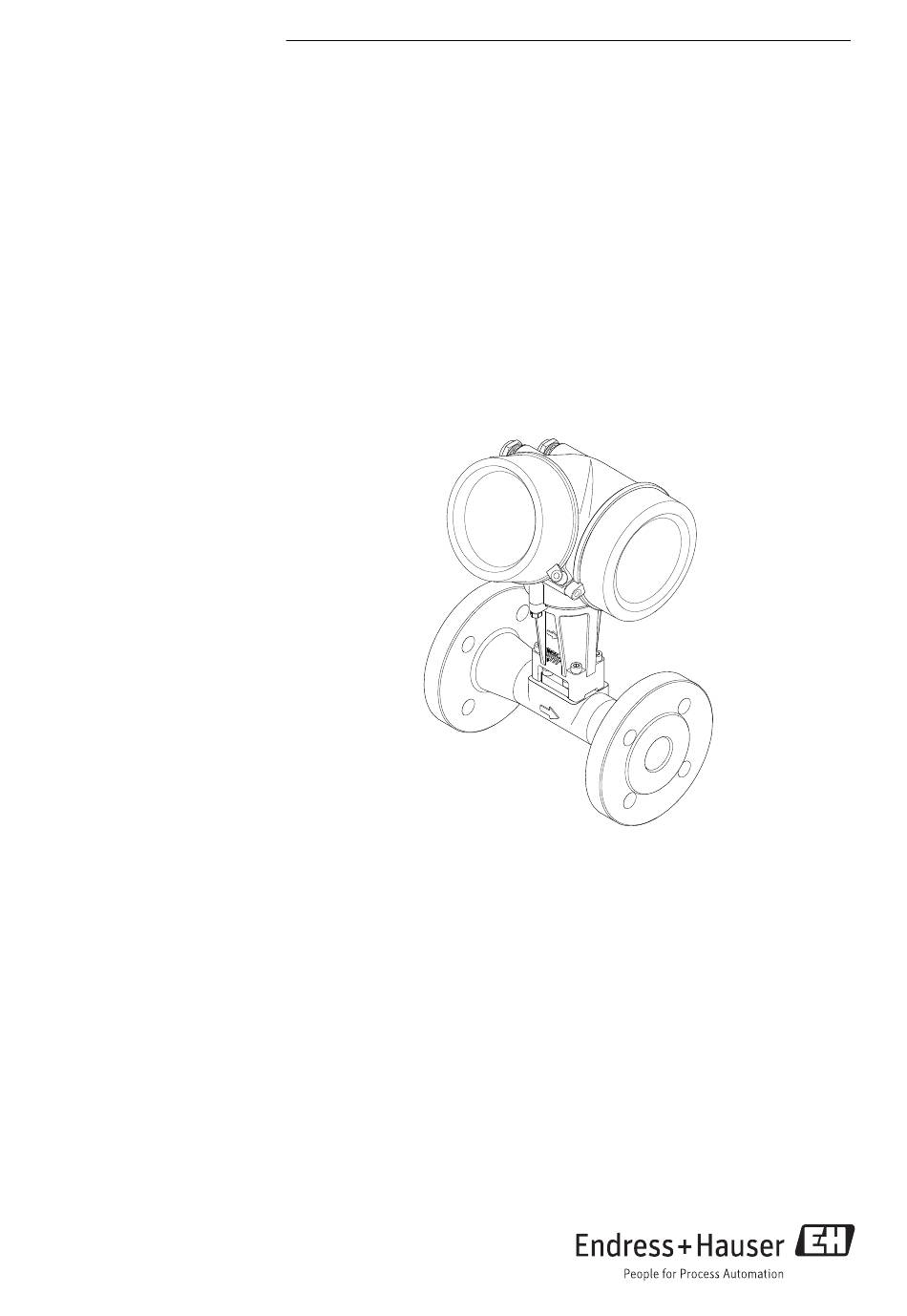

KA01136D/06/DE/01.13
71216169
Products
Kurzanleitung
Proline Prowirl F 200
Wirbeldurchfluss-Messgerät
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zum Lieferumfang gehörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen auf der mitgeliefer-
ten CD-ROM oder unter "www.endress.com/deviceviewer".
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Prowirl F 200

Inhaltszusammenfassung für Endress+Hauser Proline Prowirl F 200

  • Seite 1 Products Solutions Services KA01136D/06/DE/01.13 71216169 Kurzanleitung Proline Prowirl F 200 Wirbeldurchfluss-Messgerät Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen auf der mitgeliefer- ten CD-ROM oder unter "www.endress.com/deviceviewer".

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Proline Prowirl F 200 Inhaltsverzeichnis Hinweise zum Dokument ..........3 Verwendete Symbole .

  • Seite 3: Hinweise Zum Dokument

    Proline Prowirl F 200 Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. A0011189-DE...

  • Seite 4: Symbole Für Informationstypen

    Hinweise zum Dokument Proline Prowirl F 200 1.1.3 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher A0011220 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 5: Grundlegende Sicherheitshinweise

    Proline Prowirl F 200 Grundlegende Sicherheitshinweise Symbol Bedeutung A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Durchflussrichtung A0013441 Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. A0011187 Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. A0011188 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:...

  • Seite 6: Arbeitssicherheit

    Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Konzentration oder des Verunreinigungsgrads im Prozess Unter- schiede in der Korrosionsbeständigkeit bewirken können.

  • Seite 7: Produktbeschreibung

    Proline Prowirl F 200 Produktbeschreibung Produktbeschreibung Produktaufbau A0020649  1 Wichtige Komponenten eines Messgeräts Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen Messumformergehäuse (inkl. HistoROM) I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Messaufnehmer Endress+Hauser...

  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Proline Prowirl F 200 Warenannahme und Produktidentifizierung Warenannahme A0015502 A0013843 A0013695 A0015502 A0013698 A0015502 A0013699 Endress+Hauser...

  • Seite 9: Produktidentifizierung

    Proline Prowirl F 200 Warenannahme und Produktidentifizierung A0015502 A0013697 Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress +Hauser Vertriebszentrale. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Liefer- schein •...

  • Seite 10: Lagerung Und Transport

    Lagerung und Transport Proline Prowirl F 200 Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • In Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfer- nen. • Vor Sonneneinstrahlung schützen. • Lagerungstemperatur: – Alle Komponenten ausser Anzeigemodule: –50…+80 °C (–58…+176 °F) –...
  • Seite 11 Proline Prowirl F 200 Lagerung und Transport A0015604 A0015605 Endress+Hauser...

  • Seite 12: Montage

    Montage Proline Prowirl F 200 Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0015543 Einbaulage Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine korrekte Volumenstrommessung.
  • Seite 13 Proline Prowirl F 200 Montage Einbaulage Kompaktausfüh- Getrenntausfüh- rung rung 4) 5) Horizontale Einbau-   lage Messumformer- kopf unten A0015590 Horizontale Einbau-   lage Messumformer- kopf seitlich A0015592 Bei Flüssigkeiten wird empfohlen, senkrechte Rohrleitungen steigend zu durchströmen, um eine Teilfül- lung der Rohrleitung zu vermeiden (Abb.

  • Seite 14: Ein- Und Auslaufstrecken

    Montage Proline Prowirl F 200 Drehen des Elektronikgehäuses und der Anzeige Das Elektronikgehäuse ist auf der Gehäusestütze stufenlos um 360° drehbar. Die Anzei- geeinheit kann in 45°-Schritten gedreht werden. Damit ist eine bequeme Ablesbarkeit in allen Einbaulagen gewährleistet. Ein- und Auslaufstrecken Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, mindestens die...

  • Seite 15: Die Funktion Einlaufstreckenkorrektur

    Proline Prowirl F 200 Montage Die Funktion Einlaufstreckenkorrektur: • Ermöglicht ausserdem eine Verkürzung der Einlaufstrecke auf eine Mindest- länge von 10 × DN bei den Strömungshindernissen 1, 4, 5 und 6. Dabei verän- dert sich der Messfehler um ±0,5 % v.M. zusätzlicher Messunsicherheit.
  • Seite 16 Montage Proline Prowirl F 200 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässi- ger Umgebungs- und Messstofftemperatur beachten. Detaillierte Angaben zu den Temperaturtabellen: Technische Information zum Gerät auf der mitgelieferten CD-ROM...
  • Seite 17 Proline Prowirl F 200 Montage Vibrationen Anlagenvibrationen bis 1 g, 10…500 Hz haben keinen Einfluss auf die Funktionstüch- tigkeit des Messsystems. Spezielle Befestigungsmaßnahmen für die Messaufnehmer sind deshalb nicht erforderlich. Endress+Hauser...
  • Seite 18 Montage Proline Prowirl F 200 6.1.3 Spezielle Montagehinweise Auslaufstrecken bei Druck- und Temperaturmessstellen Damit die Wirbelbildung im Messaufnehmer nicht negativ beeinflusst wird, beim Ein- bau von Druck- und Temperaturmessstellen hinter dem Messgerät auf einen genügend großen Abstand achten. 3...5 x DN 4...8 x DN...
  • Seite 19 Proline Prowirl F 200 Montage Der Druckverlust für Strömungsgleichrichter wird wie folgt berechnet: ∆ p [mbar] = 0,0085 ⋅ ρ [kg/m ] ⋅ v [m/s] Beispiel Dampf Beispiel H O-Kondensat (80 °C) p = 10 bar abs ρ = 965 kg/m t = 240 °C →...

  • Seite 20: Messgerät Montieren

    Montage Proline Prowirl F 200 A0019209  4 Aufbau zur Wärmedifferenzmessung von Sattdampf und Wasser Prowirl Temperatursensor Wärmetauscher Wärmestrom Wetterschutzhaube Folgenden Mindestabstand nach oben hin einhalten: 222 mm (8,74 in) Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer • Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm •...

  • Seite 21: Messaufnehmer Montieren

    Proline Prowirl F 200 Montage 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.

  • Seite 22: Messumformer Der Getrenntausführung Montieren

    Montage Proline Prowirl F 200 6.2.5 Messumformer der Getrenntausführung montieren VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur von +50 °C (+122 F) nicht überschrei- ten. ‣ Bei Betrieb im Freien: Direkte Sonneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.

  • Seite 23: Messumformergehäuse Drehen

    Proline Prowirl F 200 Montage Rohrmontage 20…70 ( 0.79 to 2.75) SW 13 A0019862  6 Maßeinheit mm (in) Rohrmontageset 6.2.6 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: max. 350° 8 mm...

  • Seite 24: Anzeigemodul Drehen

    Montage Proline Prowirl F 200 6.2.7 Anzeigemodul drehen 3 mm A0013905 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven", auf der mitgelieferten CD-ROM) •...

  • Seite 25: Elektrischer Anschluss

    Proline Prowirl F 200 Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Benötigtes Werkzeug • Für Kabeleinführungen: Entsprechendes Werkzeug verwenden • Für Sicherungskralle: Innensechskantschlüssel 3 mm • Abisolierzange • Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse • Zum Kabelentfernen aus Klemmstelle: Schlitzschraubendreher ≤3 mm (0,12 in) 7.1.2...

  • Seite 26: Verbindungskabel Getrenntausführung

    Elektrischer Anschluss Proline Prowirl F 200 Verbindungskabel Getrenntausführung Verbindungskabel (Standard) Standardkabel 4 × 2 × 0,34 mm (22 AWG) PVC-Kabel mit gemeinsamem Schirm (4 Paare, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinkt, opt. Dichte ca. 85% Kabellänge...
  • Seite 27 Proline Prowirl F 200 Elektrischer Anschluss 7.1.3 Klemmenbelegung Messumformer Anschlussvarianten A0020738 A0020739 Maximale Anzahl an Klemmen Maximale Anzahl an Klemmen bei Bestellmerk- Klemmen 1…6: mal "Zubehör montiert", Option NA: Überspan- ohne integrierten Überspannungsschutz nungsschutz • Klemmen 1…4: mit integrierten Überspannungsschutz •...
  • Seite 28 Elektrischer Anschluss Proline Prowirl F 200 Messaufnehmer über das Anschlussgehäuse, der Messumformer wird über den Anschlussraum der Wandhalterung angeschlossen. Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulas- sung des Messgeräts und der Ausführung des verwendeten Verbindungskabels. Der Anschluss ist nur über Anschlussklemmen möglich: •...

  • Seite 29: Schirmung Und Erdung

    Proline Prowirl F 200 Elektrischer Anschluss 7.1.4 Pinbelegung Gerätestecker Profibus PA PROFIBUS PA (geräteseitig), Stecker M12 Belegung Codierung Ste- cker/ Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – A0019021 nicht belegt 7.1.5 Schirmung und Erdung Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abge-...
  • Seite 30 Elektrischer Anschluss Proline Prowirl F 200 A0019004 Automatisierungsgerät (z.B. SPS) Segmentkoppler PROFIBUS DP/PA Kabelschirm T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter HINWEIS In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verur- sacht netzfrequente Ausgleichströme! Beschädigung des Kabelschirms der Busleitung. ‣...
  • Seite 31 Proline Prowirl F 200 Elektrischer Anschluss 7.1.6 Anforderungen an Speisegerät Versorgungsspannung Messumformer Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Versorgungsspannung für eine Kompaktausführung ohne Vor-Ort-Anzeige Bestellmerkmal "Ausgang" Minimale Maximale Klemmenspannung Klemmenspannung Option A: 4-20 mA HART ≥ DC 12 V...
  • Seite 32 Elektrischer Anschluss Proline Prowirl F 200 Leitungswiderstand eingehalten werden. Dabei minimale Klemmenspannung beachten (→  31) • R ≤ (U ) :0,022 A Kl min • R ≤500 Ω R [ ] U [V] A0020417  8 Bürde für eine Kompaktausführung ohne Vor-Ort-Bedienung Betriebsbereich 1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/...

  • Seite 33: Messgerät Anschließen

    Proline Prowirl F 200 Elektrischer Anschluss Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird: Kabelspezifikation beachten (→  25). Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausführen lassen. ‣ National gültige Installationsvorschriften beachten.

  • Seite 34: Getrenntausführung Anschließen

    Elektrischer Anschluss Proline Prowirl F 200 Anschluss über Gerätestecker A0019147 ‣ Gerätestecker einstecken und fest anziehen. 7.2.2 Getrenntausführung anschließen WARNUNG Beschädigungsgefahr elektronischer Bauteile! ‣ Getrenntausführung erden und dabei Messaufnehmer und Messumformer am glei- chen Potentialausgleich anschließen. ‣ Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern mitein- ander verbinden.

  • Seite 35: Anschluss Anschlussgehäuse Messaufnehmer

    Proline Prowirl F 200 Elektrischer Anschluss Anschluss Anschlussgehäuse Messaufnehmer 3 mm A0020410 A0020411 Verbindungskabel verdrahten:  Klemme 1 = braunes Kabel Klemme 2 = weißes Kabel Klemme 3 = gelbes Kabel Klemme 4 = grünes Kabel Kabelschirm über Kabelzugentlastung anschließen.

  • Seite 36: Anschluss Am Wandhalter Des Messumformers

    Elektrischer Anschluss Proline Prowirl F 200 Anschluss am Wandhalter des Messumformers Anschluss des Messumformers über Stecker A0020412 Anschluss des Messumformers über Klemmen 3 mm A0020404 Endress+Hauser...
  • Seite 37 Proline Prowirl F 200 Elektrischer Anschluss TX 10 8 mm A0020405 ~15° A0020406 Endress+Hauser...

  • Seite 38: Hardwareeinstellungen

    Elektrischer Anschluss Proline Prowirl F 200 A0020407 A0020409 Verbindungskabel verdrahten:  Klemme 1 = braunes Kabel Klemme 2 = weißes Kabel Klemme 3 = gelbes Kabel Klemme 4 = grünes Kabel Kabelschirm über Kabelzugentlastung anschließen. Hardwareeinstellungen 7.3.1 Geräteadresse einstellen Gilt nur für Geräteausführung mit Kommunikationsart PROFIBUS PA.

  • Seite 39: Hardware-Adressierung

    Proline Prowirl F 200 Elektrischer Anschluss Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gül- tigen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräte- adresse wird das Gerät vom Master nicht erkannt.

  • Seite 40: Software-Adressierung

    Elektrischer Anschluss Proline Prowirl F 200 Software-Adressierung Schalter 8 auf "ON" setzen.  Das Gerät führt automatisch einen Neustart durch und meldet sich mit der aktuellen Adresse (Werkeinstellung: 126). Adresse über das Bedienmenü einstellen: Setup → Kommunikation →Geräte- adresse A0015903 ...

  • Seite 41: Anschlusskontrolle

    Proline Prowirl F 200 Elektrischer Anschluss Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen (→  25)?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Was- ...

  • Seite 42: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Prowirl F 200 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.1.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Language Betrieb Setup Diagnose Bedienmenü für Experten Experte A0014058-DE 8.1.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus.

  • Seite 43: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Prowirl F 200 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige X X X X X X 19.184 mA 12.5 X X X X X X Language à 20.50 English Deutsch Español Français User ABC_ DEFG HIJK LMNO PQRS TUVW A0014013 Betriebsanzeige mit Messwertdarstellung "1 Wert groß"...

  • Seite 44: Anzeigebereich

    Bedienungsmöglichkeiten Proline Prowirl F 200 8.2.1 Betriebsanzeige Statusbereich Statussignale A0013956 A0013959 A0013958 A0013957 Ausfall Funktionskontrolle Außerhalb der Spezifika- Wartungsbedarf tion Diagnoseverhalten Verriegelung Kommunikation A0013961 A0013962 A0013965 A0013963 Alarm Warnung Gerät verriegelt Fernbedienung aktiv Anzeigebereich Messgrößen Symbol Bedeutung Volumenfluss A0013711 Summenzähler Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler...
  • Seite 45 Proline Prowirl F 200 Bedienungsmöglichkeiten Anzeigebereich Anzeigesymbole für Menüs A0013974 A0013975 A0013966 A0013973 Betrieb Setup Diagnose Experte Anzeigesymbole für Untermenüs, Wizards, Parameter Verriegelungssymbol A0013967 A0013968 A0013972 A0013963 Untermenü Wizard Parameter innerhalb eines Parameter verriegelt Wizard 8.2.3 Editieransicht Eingabemaske Bediensymbole im Zahleneditor...

  • Seite 46: Bedienelemente

    Bedienungsmöglichkeiten Proline Prowirl F 200 8.2.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. A0013969 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).

  • Seite 47: Hilfetext Aufrufen

    Proline Prowirl F 200 Bedienungsmöglichkeiten Taste Bedeutung Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0013953 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt hal- ten) Erhöht den Kontrast (dunkler einstellen). A0013954 Minus/Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Bei Betriebsanzeige Schaltet die Tastenverriegelung ein oder aus.

  • Seite 48: Schreibschutz Aufheben Via Freigabecode

    Bedienungsmöglichkeiten Proline Prowirl F 200 Bei Eingabe eines falschen Freigabecodes erhält der Anwender die Zugriffsrechte der "Bediener"-Rolle. Mit welcher Anwenderrolle der Benutzer aktuell angemeldet ist, zeigt Parameter Zugriffsrechte Anzeige. Navigationspfad: Betrieb → Zugriffsrechte Anzeige 8.2.7 Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen anwenderspezifischen Freigabecode schreibgeschützt und sein Wert...
  • Seite 49 Proline Prowirl F 200 Bedienungsmöglichkeiten 8.3.1 Via HART-Protokoll A0013764  12 Möglichkeiten der Fernbedienung via HART-Protokoll Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM)

  • Seite 50: Systemintegration

    Proline Prowirl F 200 8.3.2 Via Service-Schnittstelle (CDI) A0020545 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Systemintegration Zur Systemintegration: Betriebsanleitung zum Gerät auf der mitgelieferten CD- Inbetriebnahme 10.1...

  • Seite 51: Messgerät Einschalten

    Proline Prowirl F 200 Inbetriebnahme 10.2 Messgerät einschalten Nach erfolgreicher Installations- und Funktionskontrolle das Messgerät einschalten. Die Vor-Ort-Anzeige wechselt nach erfolgreichem Aufstarten automatisch von der Auf- startanzeige in die Betriebsanzeige. Wenn auf der Vor-Ort-Anzeige nichts erscheint oder eine Diagnosemeldung angezeigt wird: Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM 10.3...

  • Seite 52: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Prowirl F 200 Wizard Bedeutung Stromausgang 1 Einstellen von Ausgang 1 Impuls-/Frequenz-/Schaltausgang Konfiguration des gewählten Ausgangstyps Anzeige Konfiguration der Messwertanzeige Ausgangsverhalten Festlegen des Ausgangsverhaltens Schleichmengenunterdrückung Einstellen der Schleichmengenunterdrückung 10.5 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter "Messstellenbezeichnung"...

  • Seite 53: Schreibschutz Via Verriegelungsschalter

    Proline Prowirl F 200 Inbetriebnahme Freigabecode definieren via Vor-Ort-Anzeige Zum Parameter "Freigabecode eingeben" navigieren. Max. 4-stelligen Zahlencode als Freigabecode festlegen. Freigabecode durch wiederholte Eingabe bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol. Wenn in der Navigier- und Editieransicht 10 Minuten lang keine Taste gedrückt wird, sperrt das Gerät die schreibgeschützten Parameter automatisch wieder.

  • Seite 54: Diagnoseinformationen

    Diagnoseinformationen Proline Prowirl F 200 XXXXXXXXXXXXX 3 mm A0013768 Sicherungskralle lösen. Elektronikraumdeckel abschrauben. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektroni- kraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums.

  • Seite 55: Versorg.spannung

    Proline Prowirl F 200 Diagnoseinformationen dungen heraus kann die Meldung zu Behebungsmaßnahmen aufgerufen werden, die wichtige Hinweise zur Störung liefert. X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung...
