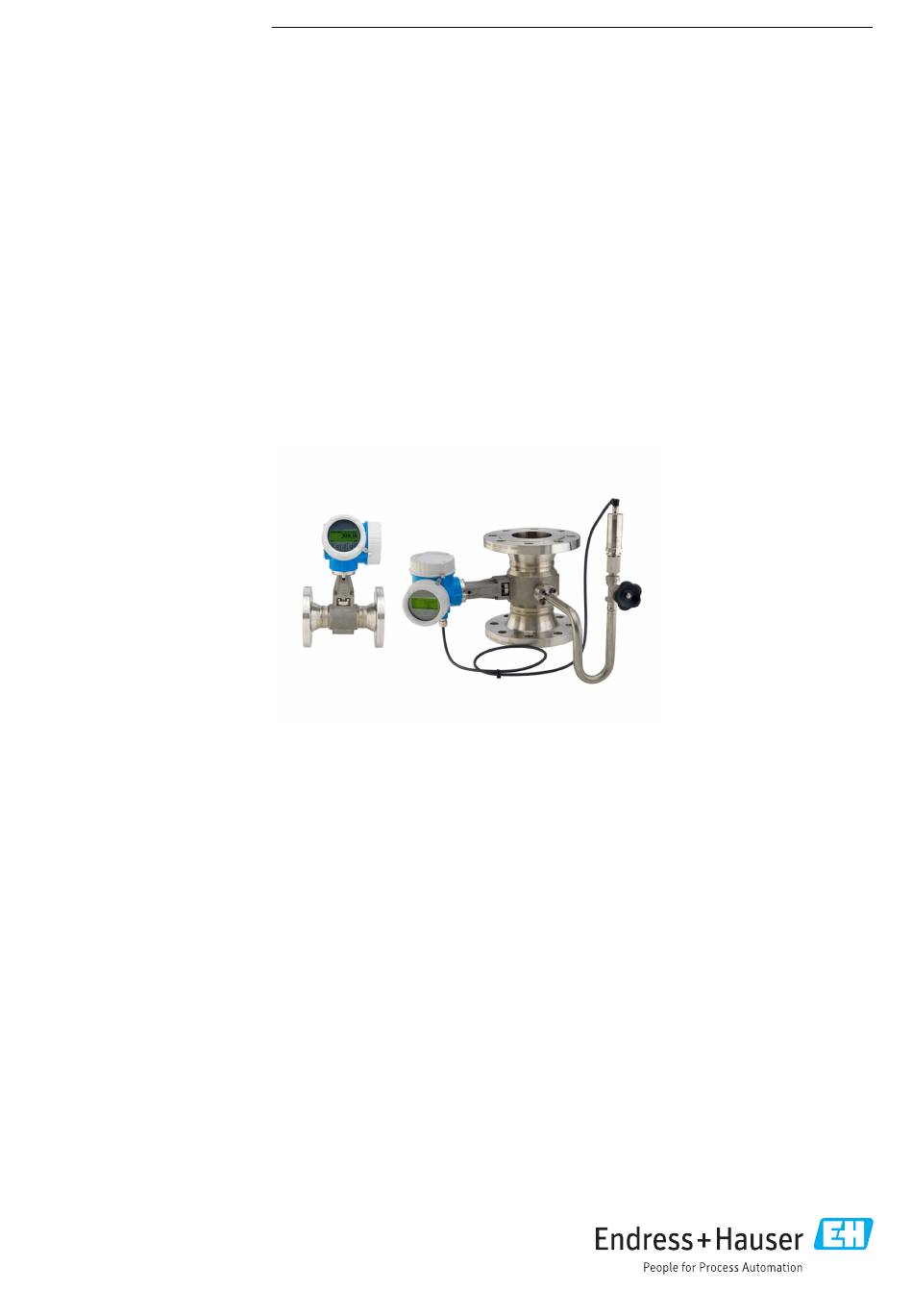

Endress+Hauser Proline Prowirl F 200 Technische Information

Endress+Hauser Proline Prowirl F 200 Technische Information

Wirbeldurchfluss-messgerät
Vorschau ausblenden Andere Handbücher für Proline Prowirl F 200:

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01333D/06/DE/05.23-00
71598466
2024-06-19
Vielseitiges Durchflussmessgerät mit Nassdampferkennung und erstklassiger
Messgenauigkeit
Anwendungsbereich
• Bevorzugtes Messprinzip für Nass-/Sattdampf, überhitzten
Dampf, Gase & Flüssigkeiten (auch kryogen)
• Geeignet für ein breites Spektrum an Anwendungen; opti-
miert für Dampfanwendungen
Geräteeigenschaften
• Nassdampfspezialist für DN 25 bis 300 (1 bis 12")
• Flexible Ausrichtung der Druckmesszelle
• Industrielles Wassersackrohr für die Druckmessung
• Anzeigemodul mit Datenübertragungsfunktion
• Robustes Zweikammergehäuse
• Anlagensicherheit: weltweite Zulassungen (SIL, Ex)
Products
Technische Information
Proline Prowirl F 200
Wirbeldurchfluss-Messgerät
Solutions
Ihre Vorteile
• Einfaches Energiemanagement – integrierte Temperatur-
und Druckmessung für Dampf und Gase
• Verlässliche, sichere Messtechnologie – Compliance mit
internationalem Vortex-Standard ISO 12764
• Gleichbleibende Messgenauigkeit bis Re 10 000 –
Wirbelzähler-Grundkörper mit einzigartiger Linearität
• Langzeitstabilität – robuster, driftfreier kapazitiver Sensor
• Komfortable Geräteverdrahtung – separater Anschlussraum,
verschiedene Ethernet Optionen
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Integrierte Verifzierung – Heartbeat Technology
Services
