Endress+Hauser Proline Prowirl F 200 Betriebsanleitung Seite 34

Elektrischer Anschluss
34
5

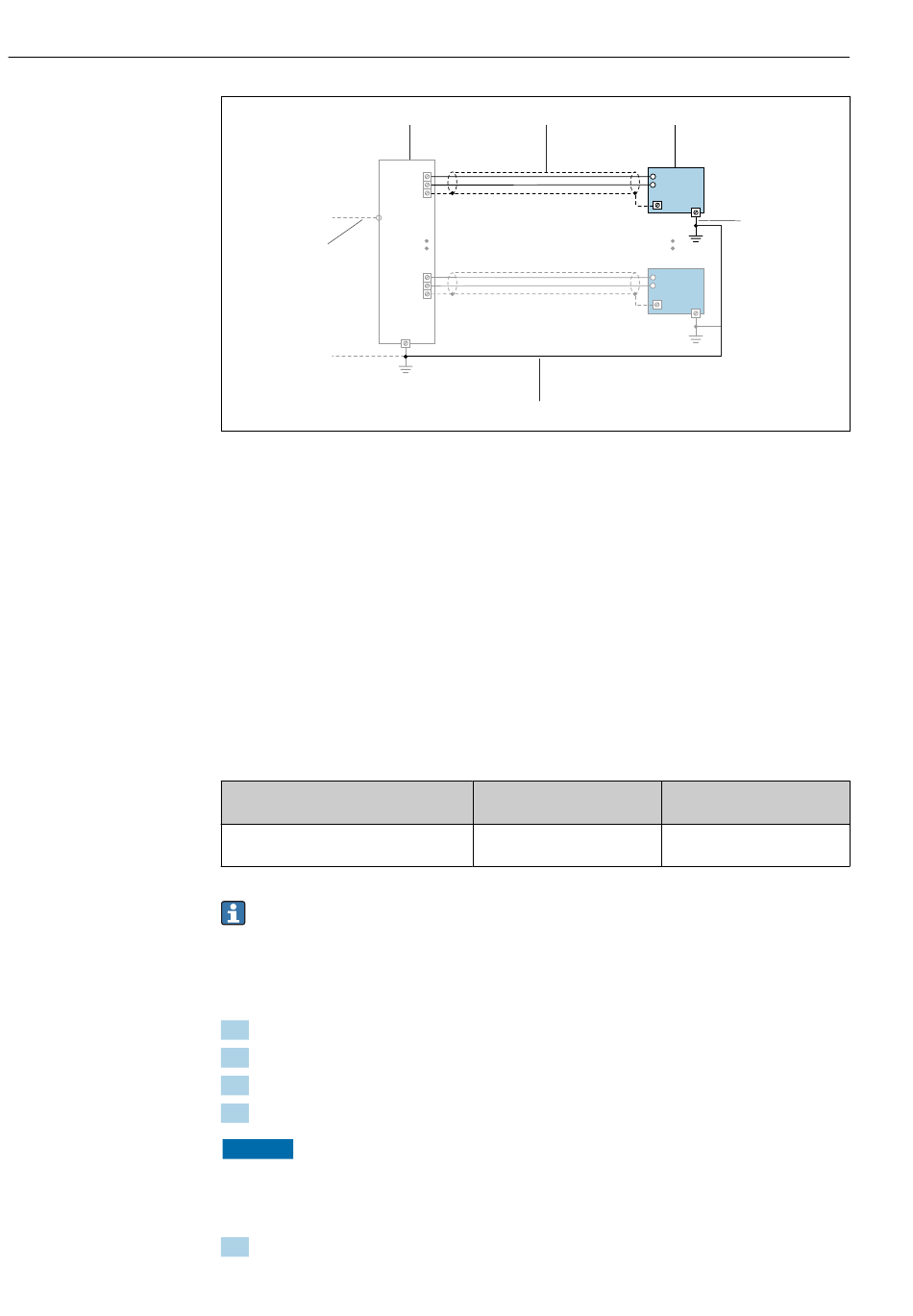

 9 Anschlussbeispiel für PROFINET over Ethernet-APL
1 Kabelschirm
2 Messgerät
3 Lokale Erdung
4 Potenzialausgleich
5 Trunk oder TCP
6 Field-Switch
7.2.7 Anforderungen an Speisegerät
Versorgungsspannung
Messumformer
Die folgenden Werte zur Versorgungsspannung gelten für die verfügbaren Ausgänge:
Versorgungsspannung für eine Kompaktausführung
Bestellmerkmal "Ausgang; Eingang"
Option S : PROFINET over Ethernet-APL
Transiente Überspannung: Bis zu Überspannungskategorie I
7.2.8 Messgerät vorbereiten
Die Arbeitsschritte in folgender Reihenfolge ausführen:
1. Messaufnehmer und Messumformer montieren.
2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
3. Messumformer: Verbindungskabel anschließen.
4. Messumformer: Kabel für Versorgungsspannung anschließen.
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
Proline Prowirl F 200 PROFINET over Ethernet-APL
6 1
A
B
S
A
B
S
4
Minimale
Klemmenspannung
≥ DC 9 V
2
A
B
3
A
B
A0047536
Maximale
Klemmenspannung
• Non-Ex: DC 30 V
• Ex: DC max. 15 V
