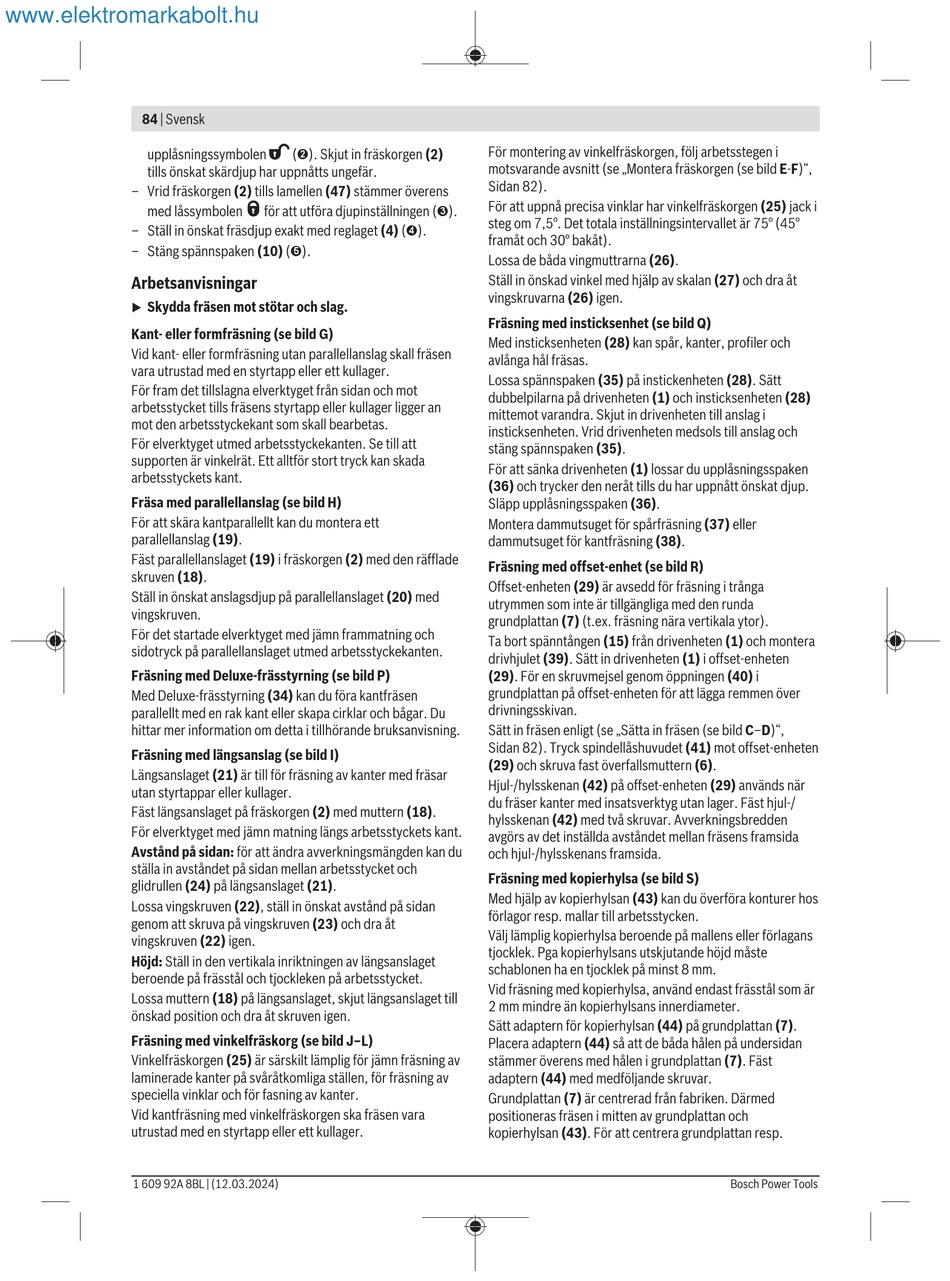

84 | Svensk
upplåsningssymbolen
tills önskat skärdjup har uppnåtts ungefär.
– Vrid fräskorgen (2) tills lamellen (47) stämmer överens
med låssymbolen
– Ställ in önskat fräsdjup exakt med reglaget (4) (➍).
– Stäng spännspaken (10) (➎).
Arbetsanvisningar
Skydda fräsen mot stötar och slag.
u
Kant- eller formfräsning (se bild G)
Vid kant- eller formfräsning utan parallellanslag skall fräsen
vara utrustad med en styrtapp eller ett kullager.
För fram det tillslagna elverktyget från sidan och mot
arbetsstycket tills fräsens styrtapp eller kullager ligger an
mot den arbetsstyckekant som skall bearbetas.
För elverktyget utmed arbetsstyckekanten. Se till att
supporten är vinkelrät. Ett alltför stort tryck kan skada
arbetsstyckets kant.
Fräsa med parallellanslag (se bild H)
För att skära kantparallellt kan du montera ett
parallellanslag (19).
Fäst parallellanslaget (19) i fräskorgen (2) med den räfflade
skruven (18).
Ställ in önskat anslagsdjup på parallellanslaget (20) med
vingskruven.
För det startade elverktyget med jämn frammatning och
sidotryck på parallellanslaget utmed arbetsstyckekanten.
Fräsning med Deluxe-frässtyrning (se bild P)
Med Deluxe-frässtyrning (34) kan du föra kantfräsen
parallellt med en rak kant eller skapa cirklar och bågar. Du
hittar mer information om detta i tillhörande bruksanvisning.
Fräsning med längsanslag (se bild I)
Längsanslaget (21) är till för fräsning av kanter med fräsar
utan styrtappar eller kullager.
Fäst längsanslaget på fräskorgen (2) med muttern (18).
För elverktyget med jämn matning längs arbetsstyckets kant.
Avstånd på sidan: för att ändra avverkningsmängden kan du
ställa in avståndet på sidan mellan arbetsstycket och
glidrullen (24) på längsanslaget (21).
Lossa vingskruven (22), ställ in önskat avstånd på sidan
genom att skruva på vingskruven (23) och dra åt
vingskruven (22) igen.
Höjd: Ställ in den vertikala inriktningen av längsanslaget
beroende på frässtål och tjockleken på arbetsstycket.
Lossa muttern (18) på längsanslaget, skjut längsanslaget till
önskad position och dra åt skruven igen.
Fräsning med vinkelfräskorg (se bild J–L)
Vinkelfräskorgen (25) är särskilt lämplig för jämn fräsning av
laminerade kanter på svåråtkomliga ställen, för fräsning av
speciella vinklar och för fasning av kanter.
Vid kantfräsning med vinkelfräskorgen ska fräsen vara
utrustad med en styrtapp eller ett kullager.
1 609 92A 8BL | (12.03.2024)
(➋). Skjut in fräskorgen (2)
för att utföra djupinställningen (➌).
För montering av vinkelfräskorgen, följ arbetsstegen i
motsvarande avsnitt (se „Montera fräskorgen (se bild E-F)",
Sidan 82).
För att uppnå precisa vinklar har vinkelfräskorgen (25) jack i
steg om 7,5°. Det totala inställningsintervallet är 75° (45°
framåt och 30° bakåt).
Lossa de båda vingmuttrarna (26).
Ställ in önskad vinkel med hjälp av skalan (27) och dra åt
vingskruvarna (26) igen.
Fräsning med insticksenhet (se bild Q)
Med insticksenheten (28) kan spår, kanter, profiler och
avlånga hål fräsas.
Lossa spännspaken (35) på instickenheten (28). Sätt
dubbelpilarna på drivenheten (1) och insticksenheten (28)
mittemot varandra. Skjut in drivenheten till anslag i
insticksenheten. Vrid drivenheten medsols till anslag och
stäng spännspaken (35).
För att sänka drivenheten (1) lossar du upplåsningsspaken
(36) och trycker den neråt tills du har uppnått önskat djup.
Släpp upplåsningsspaken (36).
Montera dammutsuget för spårfräsning (37) eller
dammutsuget för kantfräsning (38).
Fräsning med offset-enhet (se bild R)
Offset-enheten (29) är avsedd för fräsning i trånga
utrymmen som inte är tillgängliga med den runda
grundplattan (7) (t.ex. fräsning nära vertikala ytor).
Ta bort spänntången (15) från drivenheten (1) och montera
drivhjulet (39). Sätt in drivenheten (1) i offset-enheten
(29). För en skruvmejsel genom öppningen (40) i
grundplattan på offset-enheten för att lägga remmen över
drivningsskivan.
Sätt in fräsen enligt (se „Sätta in fräsen (se bild C–D)",
Sidan 82). Tryck spindellåshuvudet (41) mot offset-enheten
(29) och skruva fast överfallsmuttern (6).
Hjul-/hylsskenan (42) på offset-enheten (29) används när
du fräser kanter med insatsverktyg utan lager. Fäst hjul-/
hylsskenan (42) med två skruvar. Avverkningsbredden
avgörs av det inställda avståndet mellan fräsens framsida
och hjul-/hylsskenans framsida.
Fräsning med kopierhylsa (se bild S)
Med hjälp av kopierhylsan (43) kan du överföra konturer hos
förlagor resp. mallar till arbetsstycken.
Välj lämplig kopierhylsa beroende på mallens eller förlagans
tjocklek. Pga kopierhylsans utskjutande höjd måste
schablonen ha en tjocklek på minst 8 mm.
Vid fräsning med kopierhylsa, använd endast frässtål som är
2 mm mindre än kopierhylsans innerdiameter.
Sätt adaptern för kopierhylsan (44) på grundplattan (7).
Placera adaptern (44) så att de båda hålen på undersidan
stämmer överens med hålen i grundplattan (7). Fäst
adaptern (44) med medföljande skruvar.
Grundplattan (7) är centrerad från fabriken. Därmed
positioneras fräsen i mitten av grundplattan och
kopierhylsan (43). För att centrera grundplattan resp.
