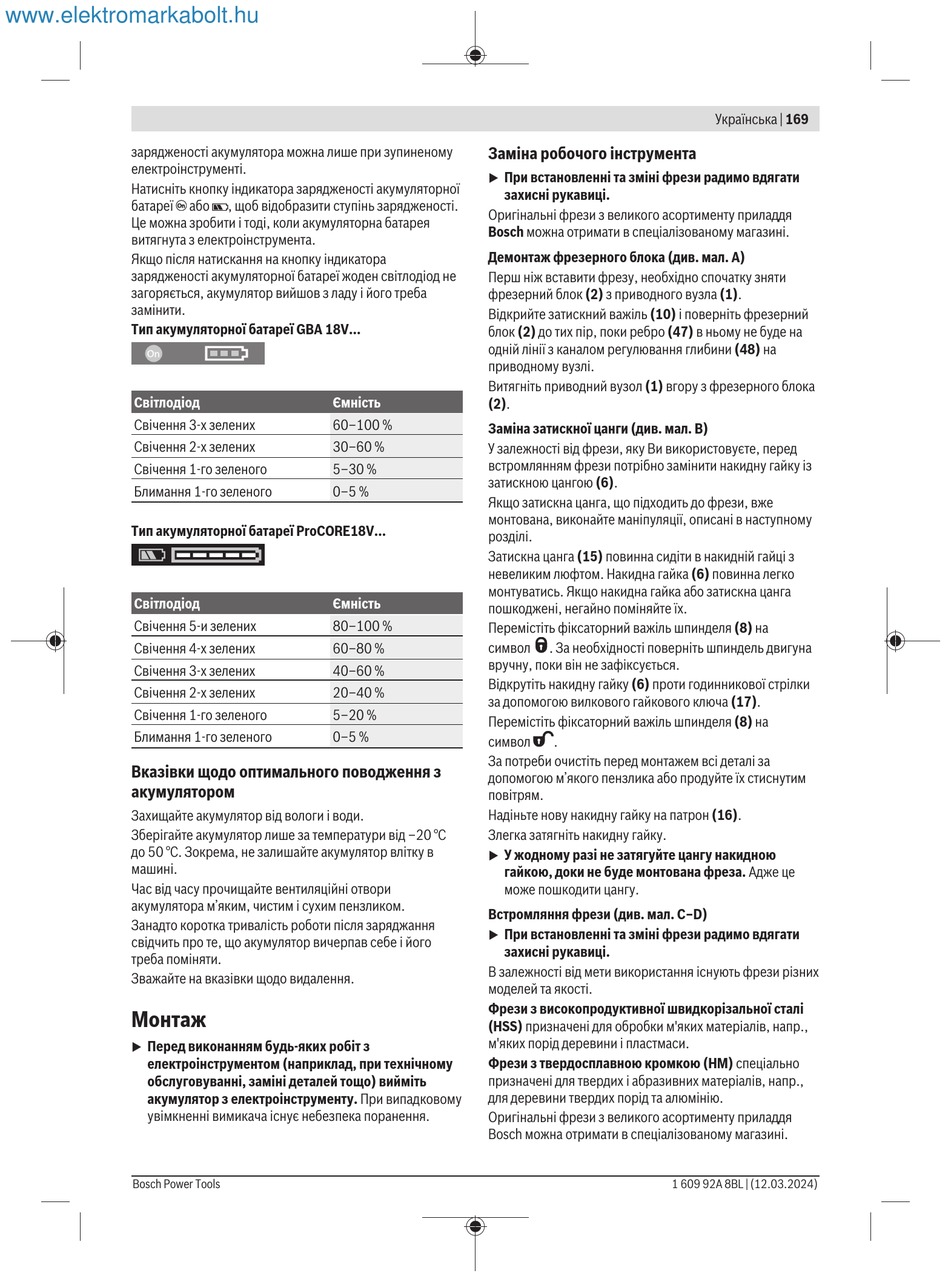

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 169

www.elektromarkabolt.hu
зарядженості акумулятора можна лише при зупиненому
електроінструменті.
Натисніть кнопку індикатора зарядженості акумуляторної
батареї
Це можна зробити і тоді, коли акумуляторна батарея
витягнута з електроінструмента.
Якщо після натискання на кнопку індикатора
зарядженості акумуляторної батареї жоден світлодіод не
загоряється, акумулятор вийшов з ладу і його треба
замінити.
Тип акумуляторної батареї GBA 18V...
Світлодіод
Свічення 3‑х зелених
Свічення 2-х зелених
Свічення 1-го зеленого
Блимання 1-го зеленого
Тип акумуляторної батареї ProCORE18V...
Світлодіод
Свічення 5-и зелених
Свічення 4-х зелених
Свічення 3‑х зелених
Свічення 2-х зелених
Свічення 1-го зеленого
Блимання 1-го зеленого
Вказівки щодо оптимального поводження з
акумулятором
Захищайте акумулятор від вологи і води.
Зберігайте акумулятор лише за температури від –20 °C
до 50 °C. Зокрема, не залишайте акумулятор влітку в
машині.
Час від часу прочищайте вентиляційні отвори
акумулятора м'яким, чистим і сухим пензликом.
Занадто коротка тривалість роботи після заряджання
свідчить про те, що акумулятор вичерпав себе і його
треба поміняти.
Зважайте на вказівки щодо видалення.
Монтаж
Перед виконанням будь-яких робіт з
u
електроінструментом (наприклад, при технічному
обслуговуванні, заміні деталей тощо) вийміть
акумулятор з електроінструменту. При випадковому
увімкненні вимикача існує небезпека поранення.
Bosch Power Tools
або , щоб відобразити ступінь зарядженості.
Ємність
60–100 %
30–60 %
5–30 %
0–5 %
Ємність
80–100 %
60–80 %
40–60 %
20–40 %
5–20 %
0–5 %
Заміна робочого інструмента
При встановленні та зміні фрези радимо вдягати
u
захисні рукавиці.
Оригінальні фрези з великого асортименту приладдя
Bosch можна отримати в спеціалізованому магазині.
Демонтаж фрезерного блока (див. мал. A)
Перш ніж вставити фрезу, необхідно спочатку зняти
фрезерний блок (2) з приводного вузла (1).
Відкрийте затискний важіль (10) і поверніть фрезерний
блок (2) до тих пір, поки ребро (47) в ньому не буде на
одній лінії з каналом регулювання глибини (48) на
приводному вузлі.
Витягніть приводний вузол (1) вгору з фрезерного блока
(2).
Заміна затискної цанги (див. мал. B)
У залежності від фрези, яку Ви використовуєте, перед
встромлянням фрези потрібно замінити накидну гайку із
затискною цангою (6).
Якщо затискна цанга, що підходить до фрези, вже
монтована, виконайте маніпуляції, описані в наступному
розділі.
Затискна цанга (15) повинна сидіти в накидній гайці з
невеликим люфтом. Накидна гайка (6) повинна легко
монтуватись. Якщо накидна гайка або затискна цанга
пошкоджені, негайно поміняйте їх.
Перемістіть фіксаторний важіль шпинделя (8) на
символ . За необхідності поверніть шпиндель двигуна
вручну, поки він не зафіксується.
Відкрутіть накидну гайку (6) проти годинникової стрілки
за допомогою вилкового гайкового ключа (17).
Перемістіть фіксаторний важіль шпинделя (8) на
символ .
За потреби очистіть перед монтажем всі деталі за
допомогою м'якого пензлика або продуйте їх стиснутим
повітрям.
Надіньте нову накидну гайку на патрон (16).
Злегка затягніть накидну гайку.
У жодному разі не затягуйте цангу накидною
u
гайкою, доки не буде монтована фреза. Адже це
може пошкодити цангу.
Встромляння фрези (див. мал. C–D)
При встановленні та зміні фрези радимо вдягати
u
захисні рукавиці.
В залежності від мети використання існують фрези різних
моделей та якості.
Фрези з високопродуктивної швидкорізальної сталі
(HSS) призначені для обробки м'яких матеріалів, напр.,
м'яких порід деревини і пластмаси.
Фрези з твердосплавною кромкою (HM) спеціально
призначені для твердих і абразивних матеріалів, напр.,
для деревини твердих порід та алюмінію.
Оригінальні фрези з великого асортименту приладдя
Bosch можна отримати в спеціалізованому магазині.
